诊断协议那些事儿专栏系列文章，本文介绍数据传输服务下的2E服务WriteDataByIdentifier，允许客户端在通过提供的dataidentifier数据标识符指定的内部位置将信息写入服务器。

参考文章：
数据传输功能单元——DID参数定义
22服务-ReadDataByIdentifier

文章目录

• 诊断协议那些事儿
• 一、2E服务-WriteDataByIdentifier
• 二、请求格式
• 三、肯定响应格式
• 四、否定响应格式
• • 1.支持的否定响应码
  • 2.NRC优先级
• 五、消息流示例
• • 写DID（0xF190——VIN码）
• 总结

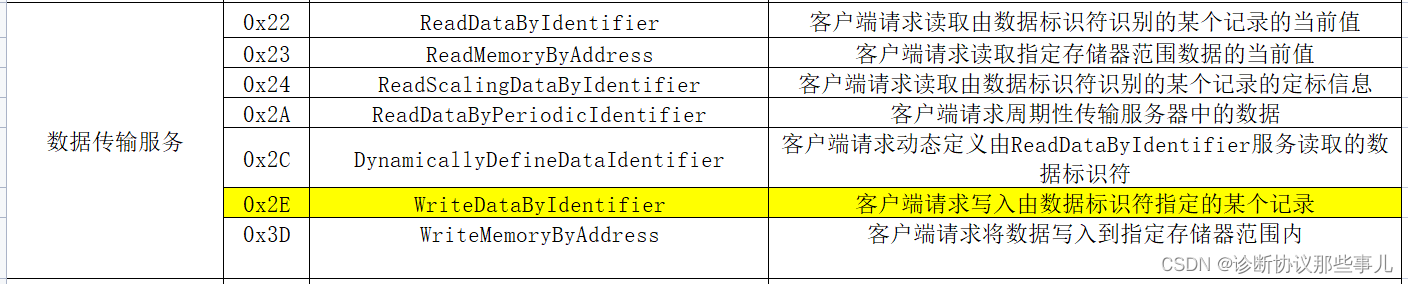

一、2E服务-WriteDataByIdentifier

WriteDataByldentiffer服务允许客户端在通过提供的dataidentifier数据标识符指定的内部位置将信息写入服务器。客户端使用WriteDataByldentifier服务将dataRecord写入ECU 服务器。

数据由dataldentifier标识，可能受保护，也可能不受保护。

动态定义的dataldentifer不得与此服务一起使用。
在执行此服务时，满足服务器条件是车辆制造商的责任。该服务的可能用途是∶
-将配置信息编程到服务器中（例如VIN码），
-清除非易失性存储器，
-重置学习值，
-设置选项内容。
注意∶服务器可能会限制或禁止对某些dataldentffer值的写访问（由系统供应商/车辆制造商定义的只读标识符等）。

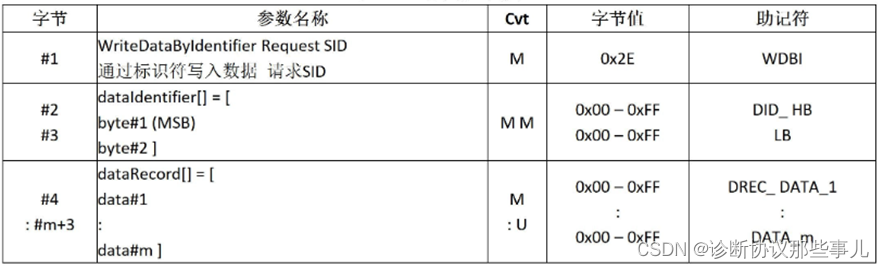

二、请求格式

dataIdentifier-数据标识符，本参数确定了客户端请求写入的服务器数据记录
dataRecord-数据记录，本参数提供了与客户端请求写入的DID相关的数据记录。

注：本服务不适用子功能参数！

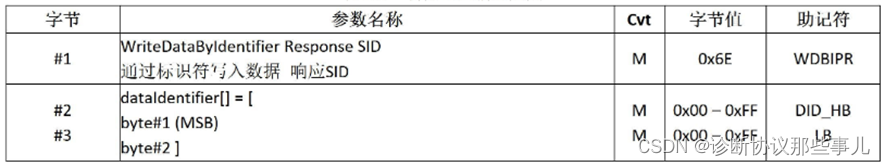

三、肯定响应格式

四、否定响应格式

1.支持的否定响应码

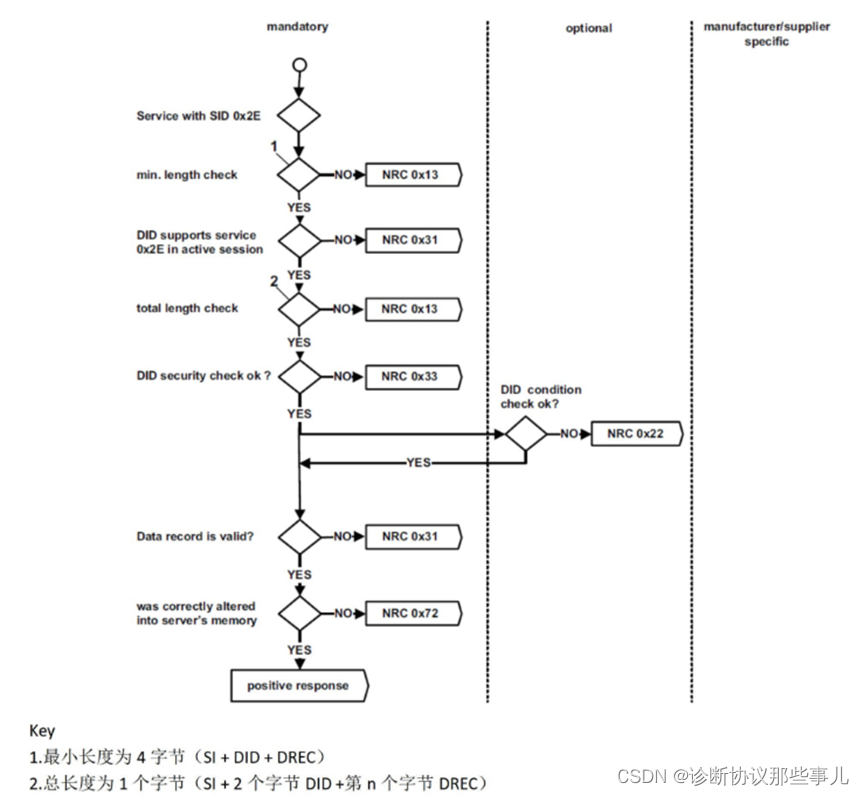

2.NRC优先级

五、消息流示例

本示例描述通过一个两字节DID：0xF190进行VIN编写的过程

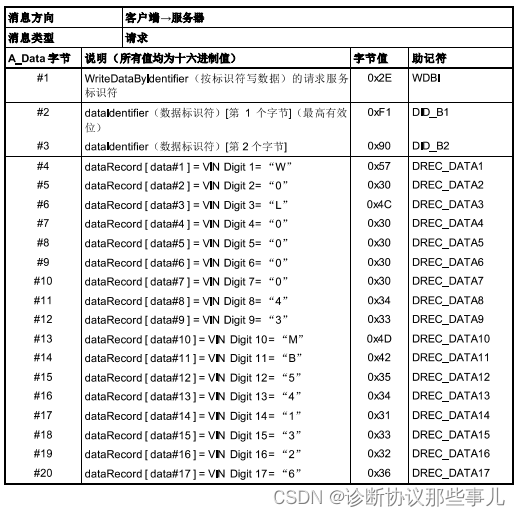

写DID（0xF190——VIN码）

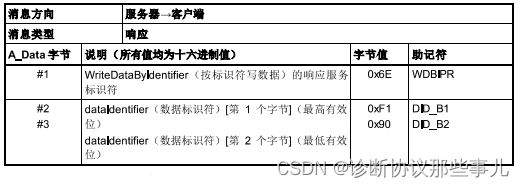

肯定响应消息流：

总结

以上就是今天要讲的内容，欢迎各位评论，提出宝贵意见，小编也会持续更新，以提供更好的作品。
