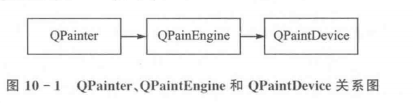

Qt中的三大绘画类：

• QPainter :进行绘画
• QPaintDevice :提供画图设备，是一个二维的抽象（是所有可绘制对象的基类）
• QPaintEngine :提供了画家用于绘制到不同类型的设备上的界面

 QPainter(画家)

QPainter 提供高度优化的功能来完成 GUI 程序所需的大部分绘图。它可以绘制从简单线条到复杂形状（如馅饼和和弦）的所有内容。它还可以绘制对齐的文本和像素图。通常，它绘制“自然”坐标系，但它也可以进行视图和世界转换。QPainter 可以对继承QPaintDevice类的任何对象进行操作。

QPainter 一般再一个部件重绘事件的处理函数paintEvent()中进行绘制，使用时先创建QPainter对象。

在QPainter中可以有很多功能

• 绘制图形

• 绘制图片

• 坐标变换等

构造函数为：

​

注意创建对象时，一定要指定绘制对象，这样才能绘制。

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter(this);//创建一个画家
}

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter;painter.begin(this);//指定设备painter.end();//结束绘制}

绘制图形

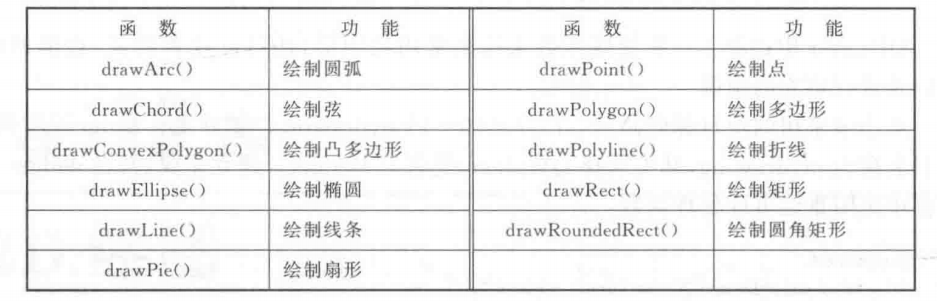

常用的一些图形：

绘制线条：

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter(this);painter.drawLine(0,0,100,100);//绘制线条
}

绘制圆形：

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter(this);painter.drawEllipse(100,100,100,100);//绘制圆
}

绘制矩形：

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter(this);//        起始点，宽  高painter.drawRect(200,200,100,100);//绘制矩形
}

绘制圆弧：

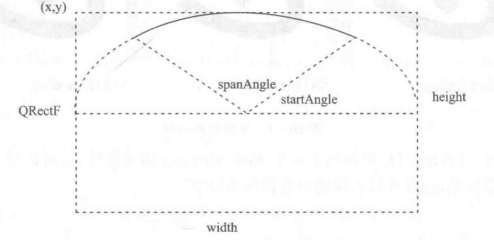

QPainter：：drawArc（int x，int y，int width，int height，intstartAngle，intspanAngle)

• x  y  代表起始点
• width  height  代表宽度和高度
• startAngle  spanAngle  代表起始角度和跨越角度

 startAngle  spanAngle  代表起始角度和跨越角度

• 这里的角度需要*16即一个完整的圆等于 5760 （16 * 360）
• 正值为逆时针，负值为顺时针

正值为逆时针：

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{painter.drawArc(100,100,100,100,90*16,180*16);//绘制弧线，起始点为90，跨度为180}

负值为顺时针：

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{painter.drawArc(100,100,100,100,90*16,-180*16);//绘制弧线，起始点为90，跨度为-180}

 其他的可以根据帮助文档，查看使用方法。

QPen（画笔）

 QPen(画笔)

QPen可以为QPainter提供了画笔来绘制线条和形状的轮廓。

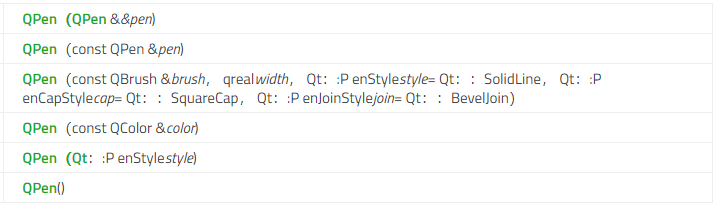

构造函数：

 最常用的构造函数为：

QPen（const QBrush &brush， qrealwidth， Qt：:PenStylestyle= Qt：：SolidLine， Qt：:P enCapStylecap= Qt：：SquareCap， Qt：:PenJoinStylejoin= Qt：：BevelJoin）

• brush 画刷
• Qt：:PenStylestyle 笔的风格
• Qt：:PenCapStylecap 笔的帽子样式
• Qt：:PenJoinStylejoin  笔的联接样式

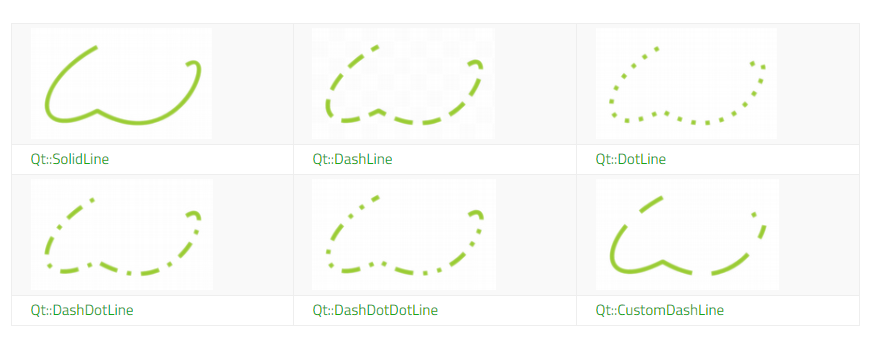

Qt::PenStylestyle笔的风格

​

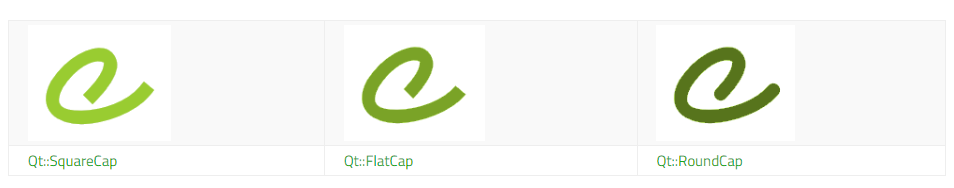

 Qt：:PenCapStylecap 笔的帽子样式

 ​

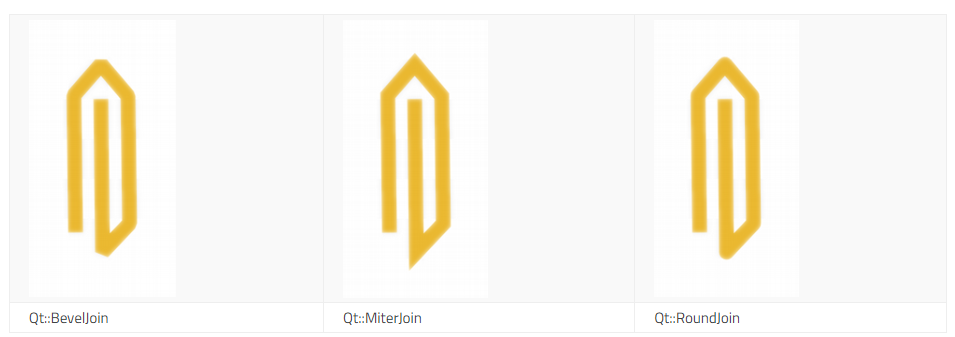

 Qt：:PenJoinStylejoin  笔的连接样式

​

 常用的函数：

设置自定义的笔的样式：

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter(this);QPen pen;QVector sing;qreal space=4;//空格数sing<<1<

void Widget::paintEvent(QPaintEvent *event)//绘画事件
{QPainter painter(this);QPen pen;QVector sing;qreal space=4;//空格数sing<<1<
