1542_AURIX_TC275_CPU子系统_内核
全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

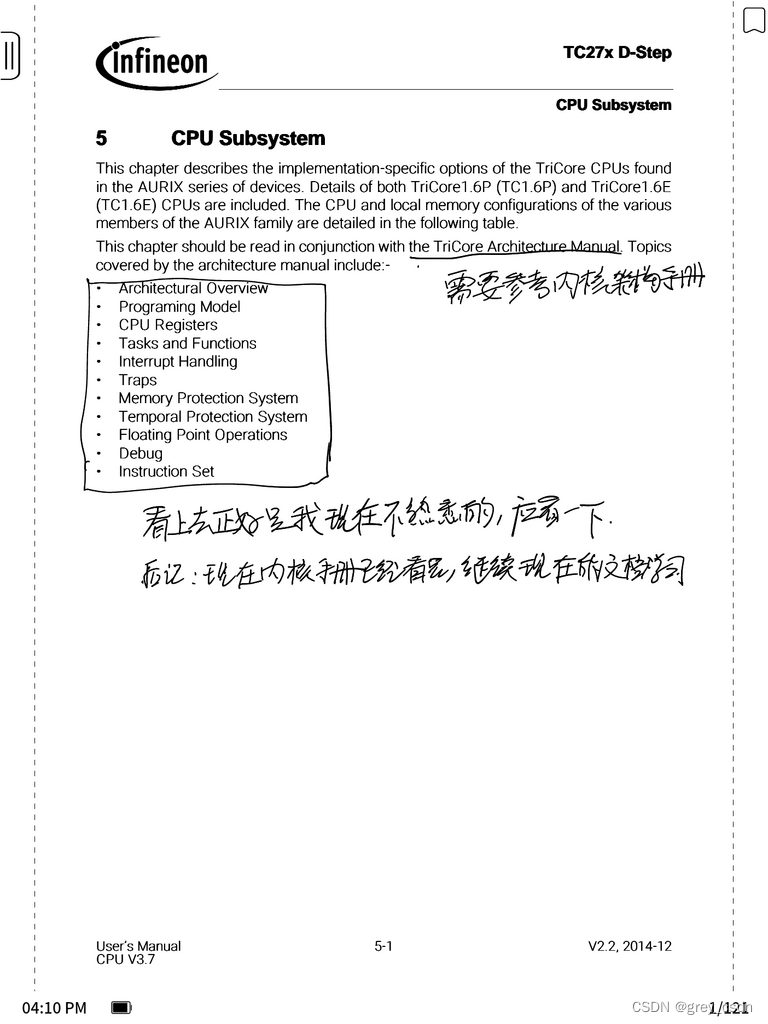

我因为看了这个章节的开篇有些疑惑去看了内核手册，现在学习的进程终于又重新回归，回到了TC275这个MCU的学习上。
这里的几条笔记记录是隔了很久写的，前面这部分信息写的时候应该大概是一个月前了。现在，内核手册的大概内容已经走马观花地看了一下。

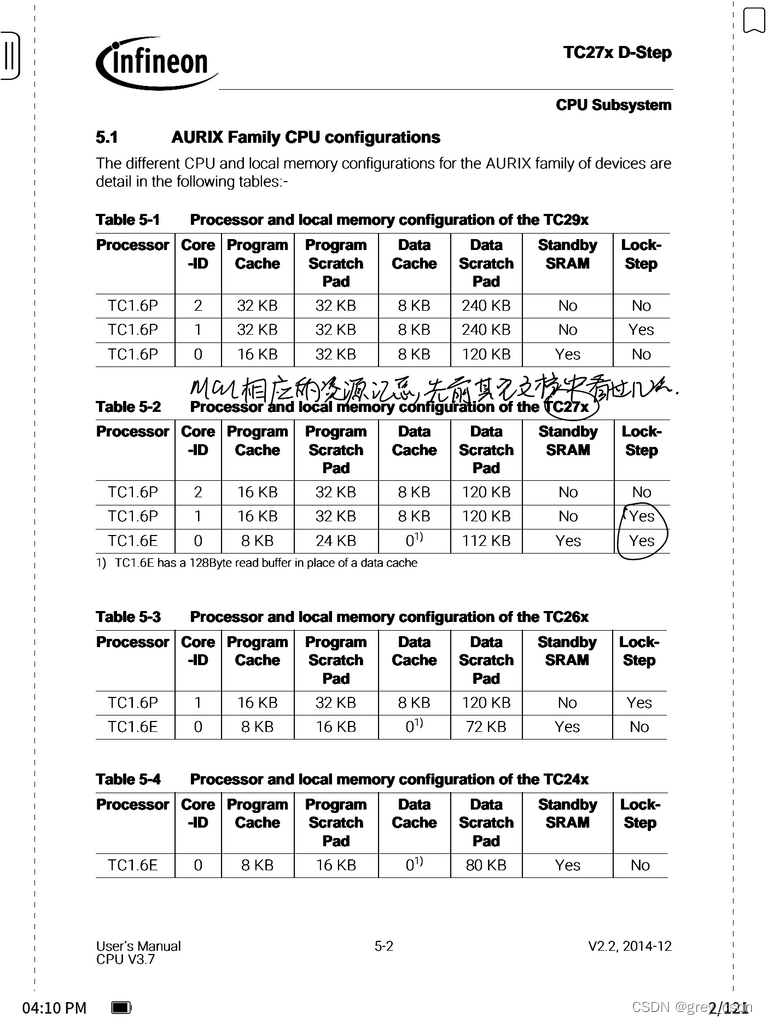

MCU相关的资源信息，之前在不同的文件中也看到了好几次。这里再次加深一下印象，同时在强化一下记忆：275前两个CPU是支持锁步的。

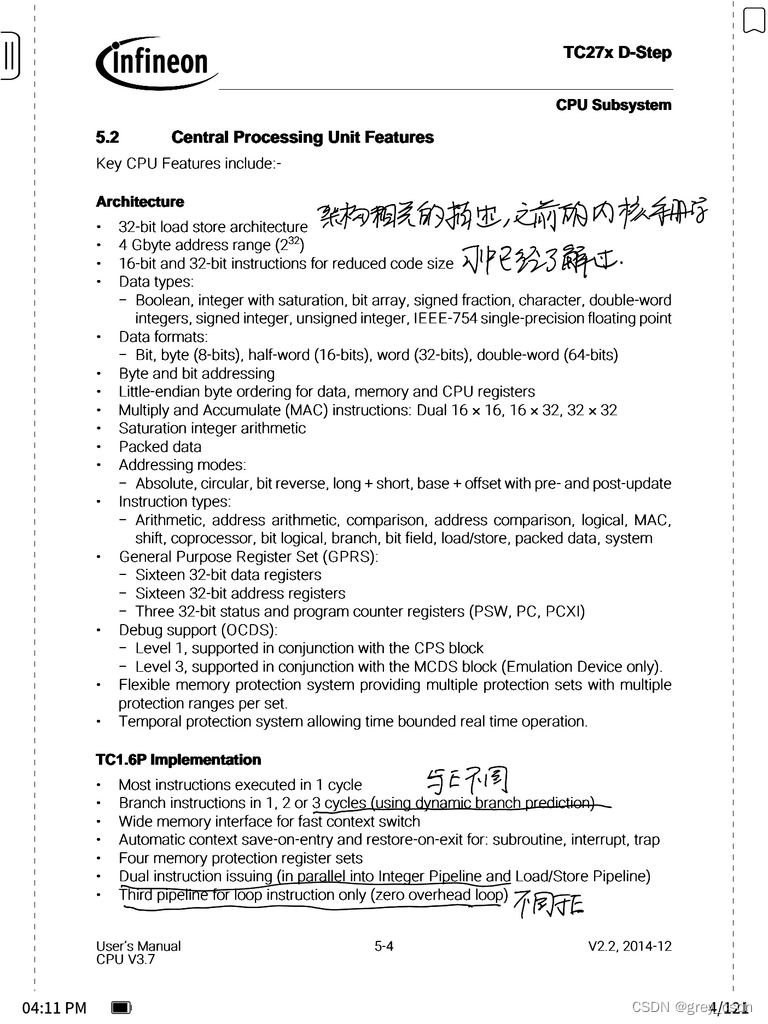

1. 关于架构的大概描述，之前在翻看内核手册的时候都已经了解过了。
2. 在内核实施上，画出来的几条是P核与E核的差异，表现上是P更强大一些。P可以：一个周期最多执行3条指令；双指令发射；零消耗循环。

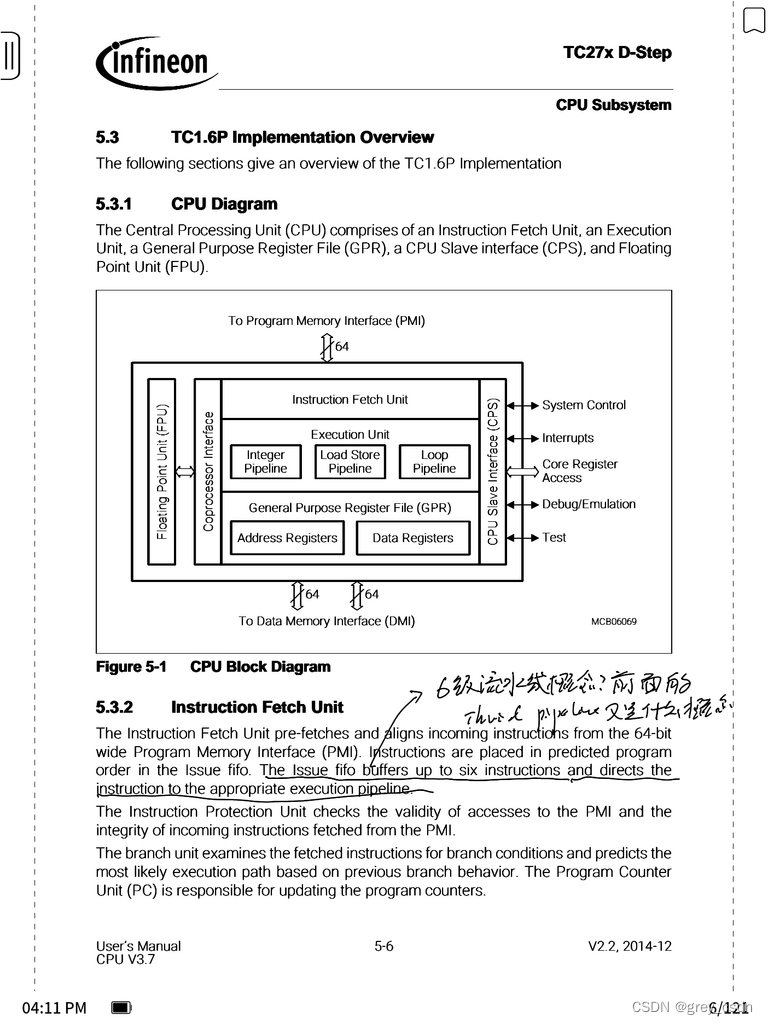

1. 上面的架构图中，能够看出一个内核大概的组成部分。
2. 从指令获取单元的6级FIFO看，是否可以理解为六级流水线？那么前面的Third Pipline又是什么意思呢？
1. P核可以支持三个管道并行处理，分别处理整型、加载/存储、循环。
3. 通过上面的这种机制，最多的时候一个周期是可以执行3条指令的。
1. ALU，是算数逻辑单元的缩写。
2. 通用寄存器的分配：Load/Store命令会被控制由地址寄存器处理；整型以及数据的加载和存储则是由数据寄存器处理。
这个是E核的架构图，相比于P来说，画出来的这一条总线由64bit换成了32bit。
不同于P核，E核一个时钟周期最多执行一条指令。

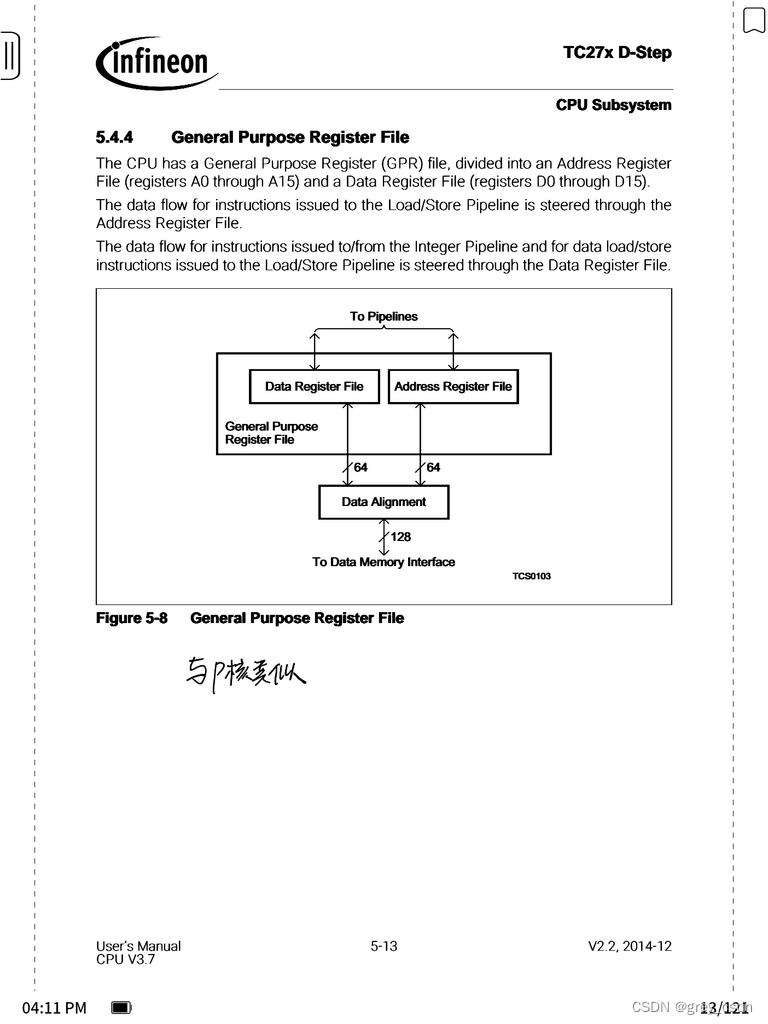

通用寄存器的设计上，E核与P核的设计是一致的。
最后，这里给出来了一个内核升级的变化说明。其实，我算是空降到比较新的一代MCU资料堆上的，可以不用看这些变化，只需要了解最新的特性就好了。
这样，这一次的学习基本到此结束了。后面，针对这个CPU子系统的学习还会继续。
