这次我们用CAD梦想画图软件绘制一个CAD新手必练图形，它用到的有CAD矩形、直线、圆弧、等分等命令结合起来完成绘制的，可以跟着一起操作一下。

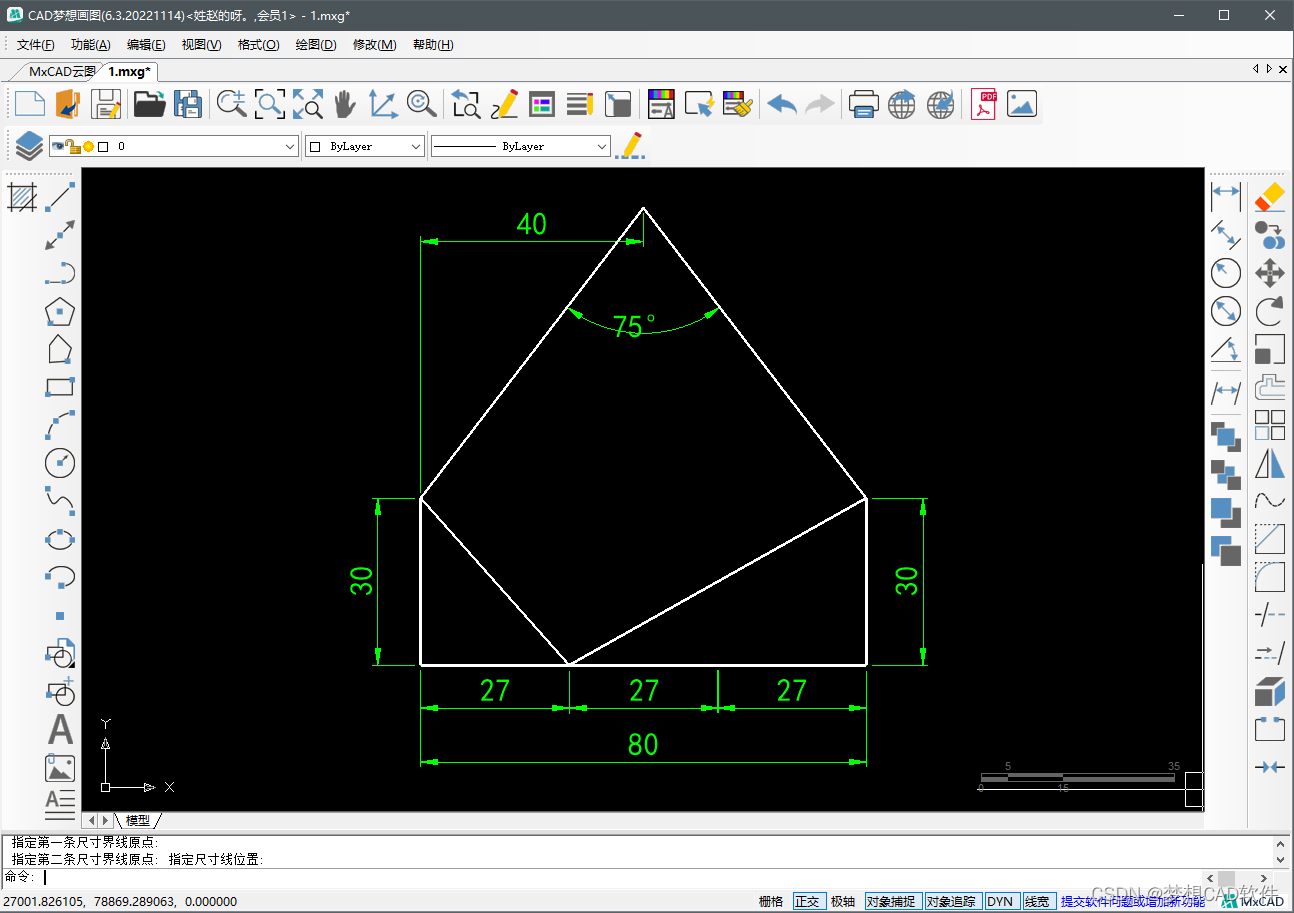

目标图形

操作步骤

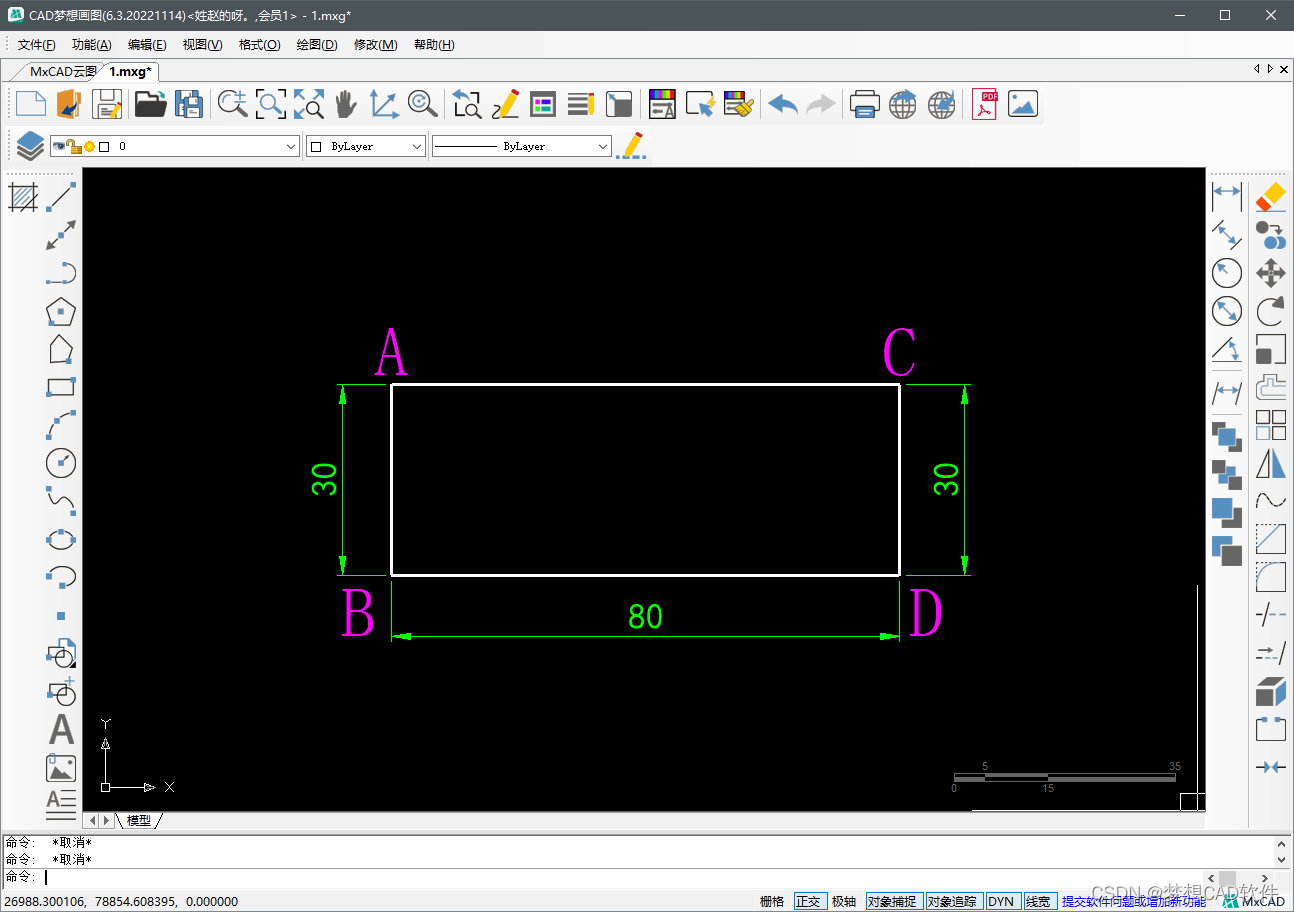

1.使用CAD矩形命令（快捷键：REC）绘制一个长80宽30的矩形ABCD。

2.选中矩形ABCD使用CAD分解命令快捷键X将矩形分解。

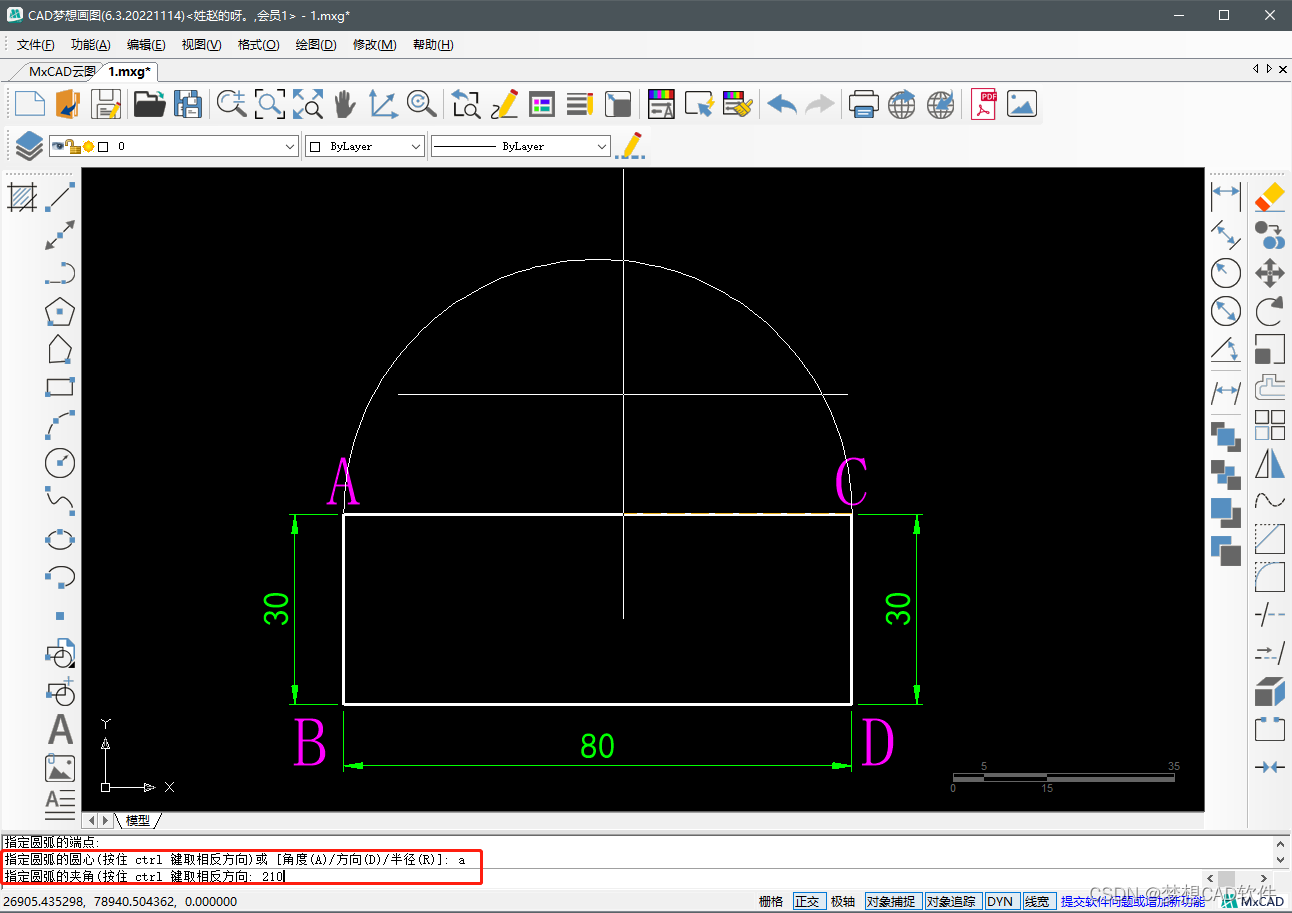

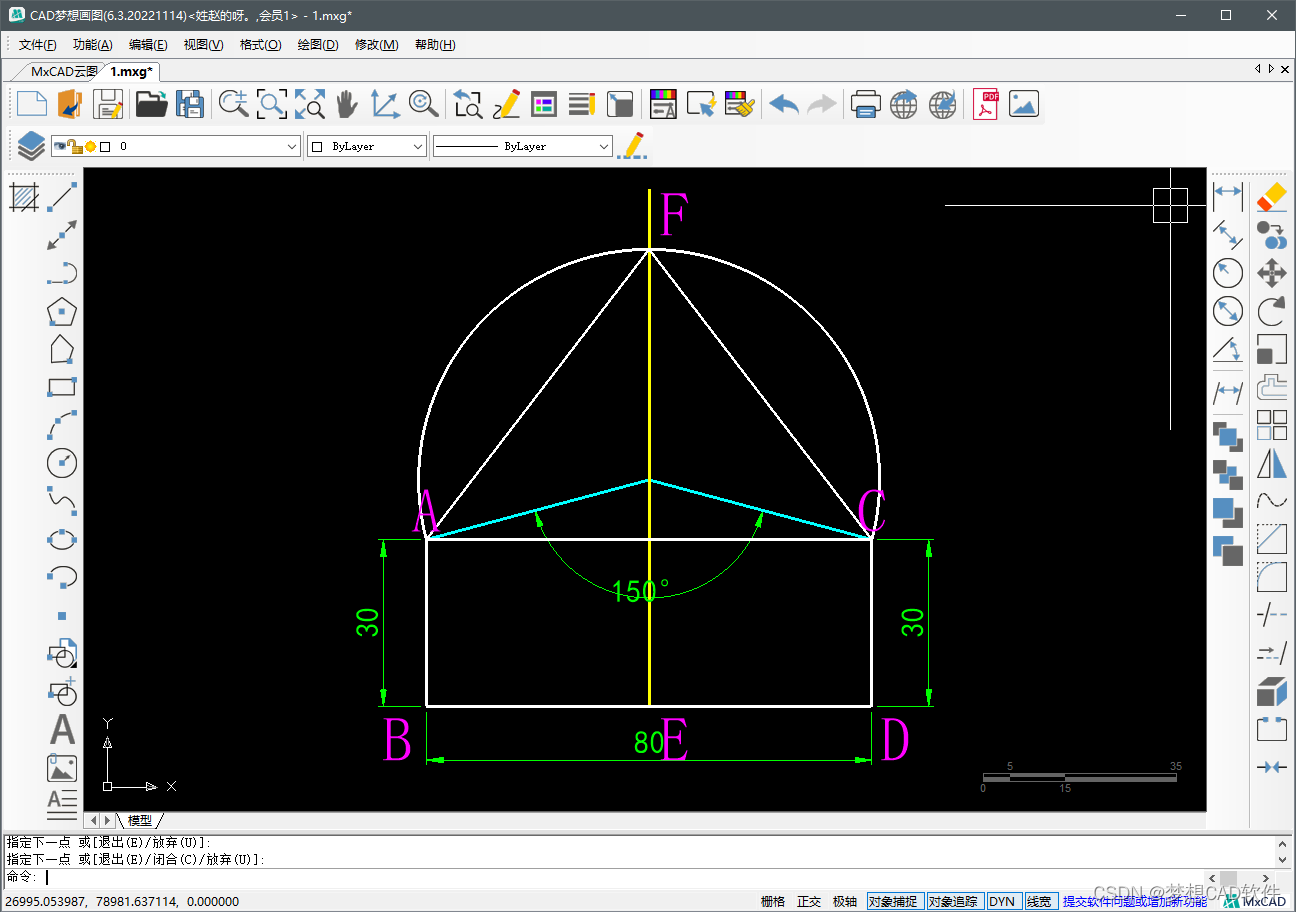

3.使用CAD圆弧命令，指定C点为起点输入E指定A点为端点，再输入A指定角度为210°

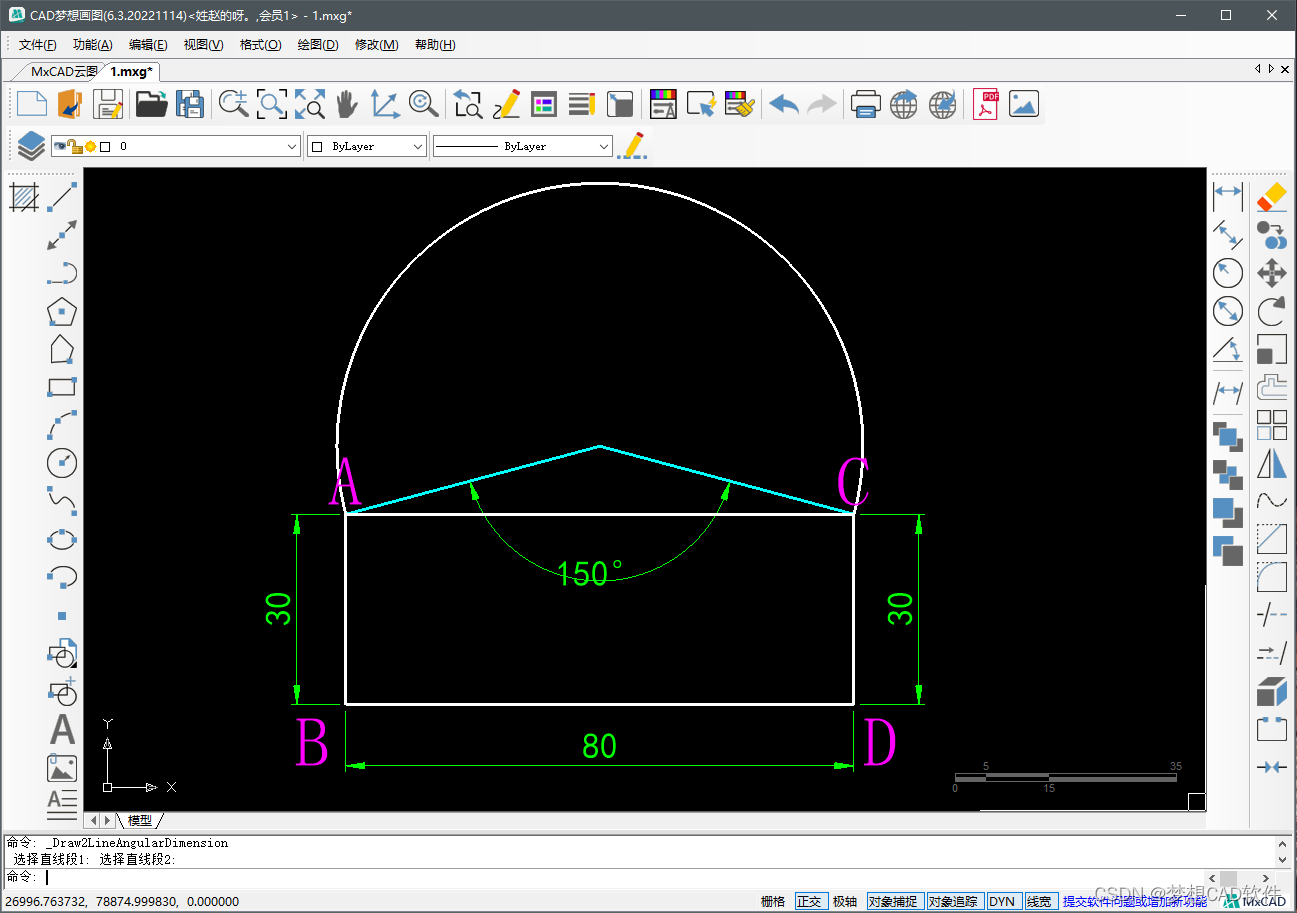

4.这样就绘制出了以线段AD为弦，圆心角为150°的圆弧，弦AD所对的圆周角就是75°了。

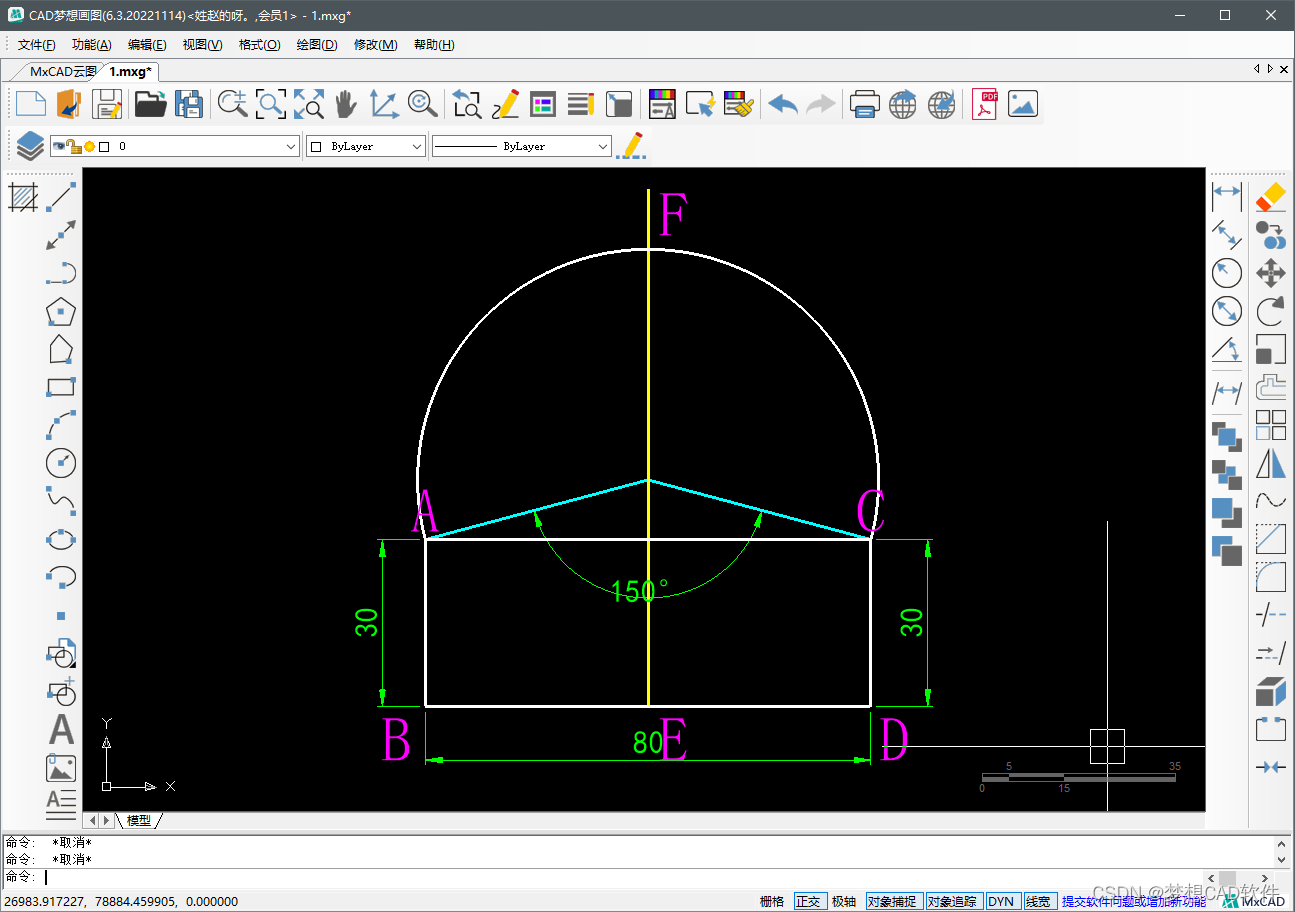

5.使用CAD直线命令L以BD线段的中点E为起点向上绘制一条垂直的线段与圆弧AC相交与点F。

6.再次使用直线命令连接出线段AF、FC。

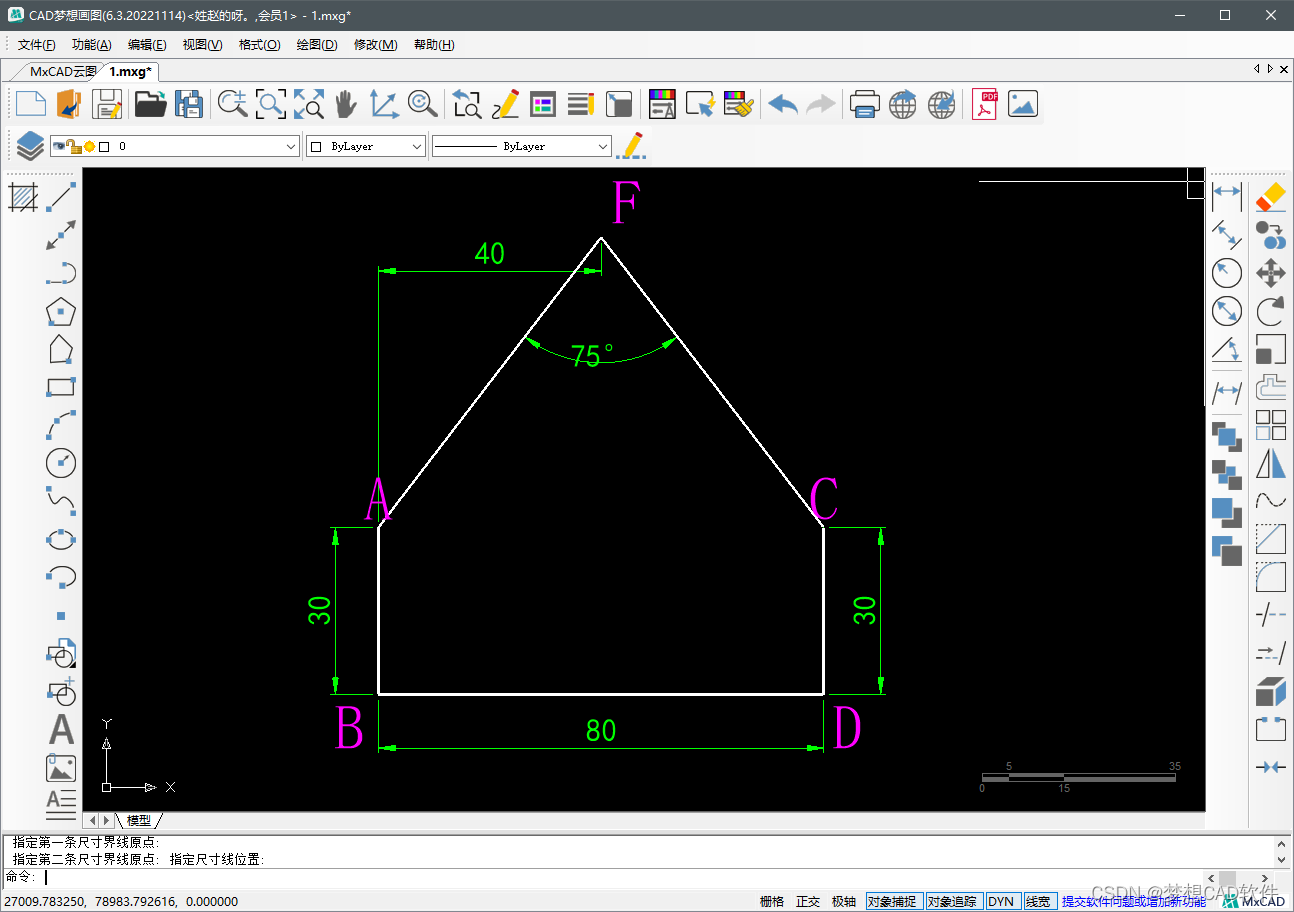

7.使用删除命令将多余的对象删除掉，完成后如下图所示的样子。

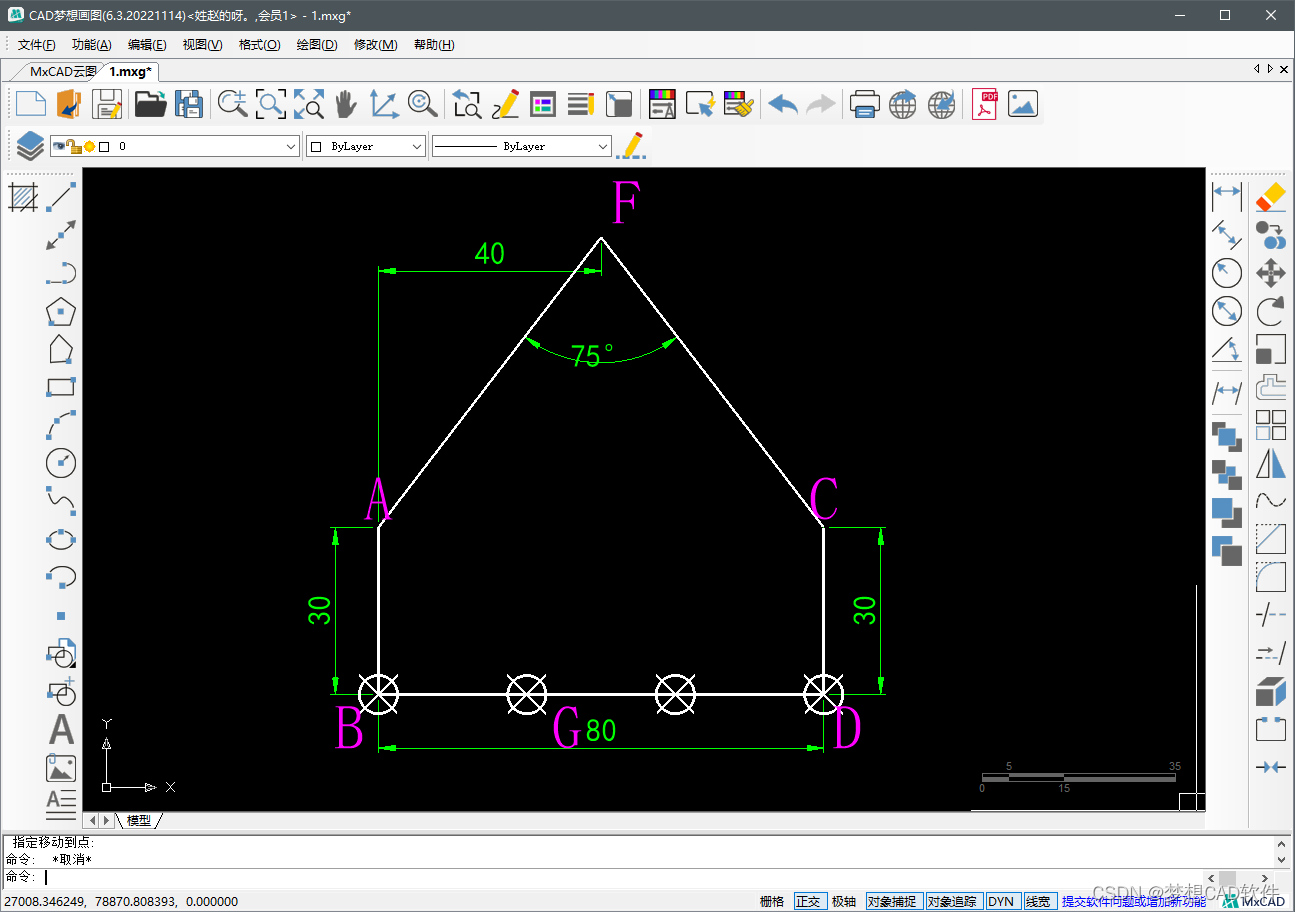

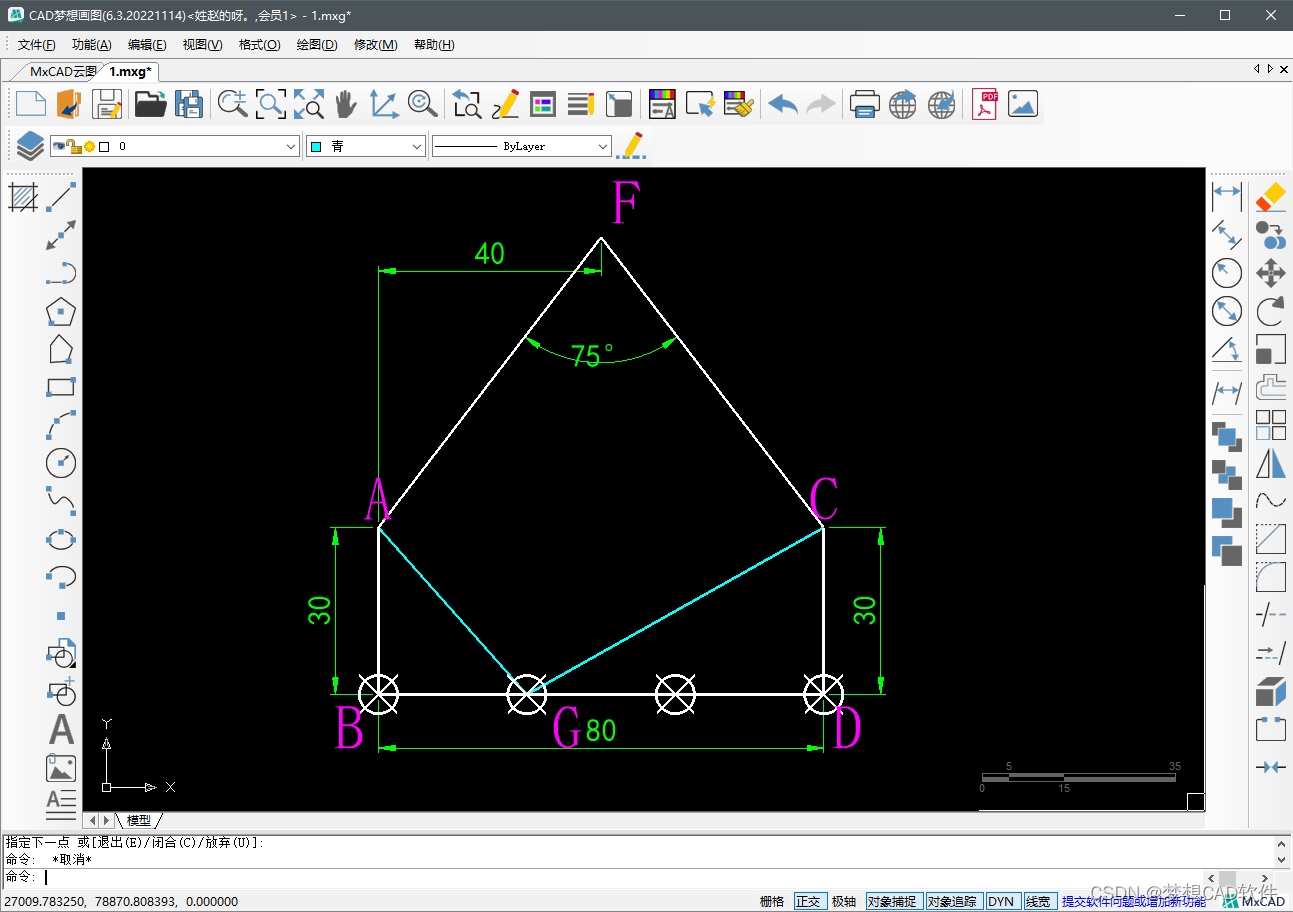

8.输入定数等分命令：divide，选择等分对象为线段BD。等分的数目为3，绘制出三个等分点，将第一个等分点设置为点G.

9.使用直线命令L，连接出线段AG、GC,这个对象就绘制完成了。

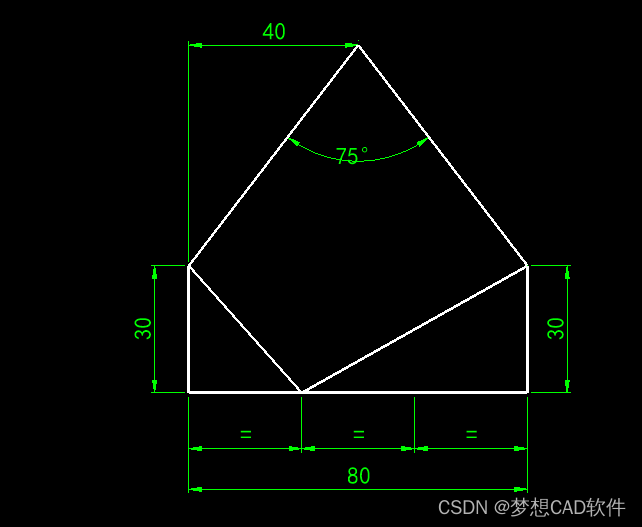

10.最后将等分点删除掉，标注图形尺寸。

注：操作软件为CAD梦想画图
