        EIGRP(Enhanced Interior Gateway Routing Protocol，增强型内部网关路由协议)是Cisco 公司开发的一个平衡混合型路由协议，它融合了距离向量和链路状态两种路由协议的优点，支持IP，IPX 和ApplleTalk 等多种网络层协议。由于TCP/IP 是当今网络中最常用的协议，因此本书只讨论IP 网络环境中的EIGRP。

5.1 EIGRP 概述

EIGRP 是一个高效的路由协议，它的特点如下：
① 通过发送和接收Hello 包建立和维持邻居关系，并交换路由信息；
② 采用组播（224.0.0.10）或单播进行路由更新；
③ EIGRP 的管理距离为90 或170；
④ 采用触发更新，减少带宽战胜；
⑤ 支持可变长子网掩码（VLSM），默认开启自动汇总功能；
⑥ 支持IP，IPX 和ApplleTalk 等多种网络层协议；
⑦ 对每一种网络协议，EIGRP 都维持独立的邻居表、拓扑表和路由表；
⑧ EIGRP 使用Diffusing Update 算法（DUAL）来实现快速收敛并确保没有路由环路；
⑨ 存储整个网络拓扑结构的信息，以便快速适应网络变化；
⑩ 支持等价和非等价的负载均衡；
⑪ 使用可靠传输协议（RTP）保证路由信息传输的可靠性；
⑫ 无缝连接数据链路层协议和拓扑结构，EIGRP 不要求对OSI 参考模型的2 层协议进行特别的配置

5.2 实验1：EIGRP 基本配置

1. 实验目的

通过本实验可以掌握
① 在路由器上启动EIGRP 路由进程；
② 启用参与路由协议的接口，并且通告网络；
③ EIGRP 度量值的计算方法；
④ 可行距离（FD）、通告距离（RD）以及可行性条件（FC）；
⑤ 邻居表、拓扑以及路由表的含义；
⑥ 查看和调试EIGRP 路由协议相关信息。

2. 实验拓扑

 3. 实验步骤

（1）步骤1：配置路由器R1
R1(config)#router eigrp 1
R1(config-router)#no auto-summary
R1(config-router)#network 1.1.1.0 0.0.0.255
R1(config-router)#network 192.168.12.0
（2）步骤2：配置路由器R2
R2(config)#router eigrp 1
R2(config-router)#no auto-summary
R2(config-router)#network 192.168.12.0
R2(config-router)#network 192.168.23.0
（3）步骤3：配置路由器R3
R3(config)#router eigrp 1
R3(config-router)#no auto-summary
R3(config-router)#network 192.168.23.0
R3(config-router)#network 192.168.34.0
（4）步骤4：配置路由器R4
R4(config)#router eigrp 1
R4(config-router)#no auto-summary
R4(config-router)#network 4.4.4.0 255.255.255.0
R4(config-router)#network 192.168.34.0

【说明】

        EIGRP 协议在通告网段时，如果是主类网络（即标准A、B、C 类的网络，或者说没有划分子网的网络），只需输入此网络地址；如果是子网，则最好在网络号后面写子网掩码，或者反掩码，这样可以避免将所有的子网都加入EIGRP进程中。

反掩码是用广播地址（255.255.255.255）减去子网掩码所得到的。如掩码地址是255.255.248.0，则反掩码地址是0.0.7.255.在高级的IOS 中也支持网络掩码的写法。
运行EIGRP 的整个网络AS 号码必须一致，其范围为1~65535。

4. 实验调试

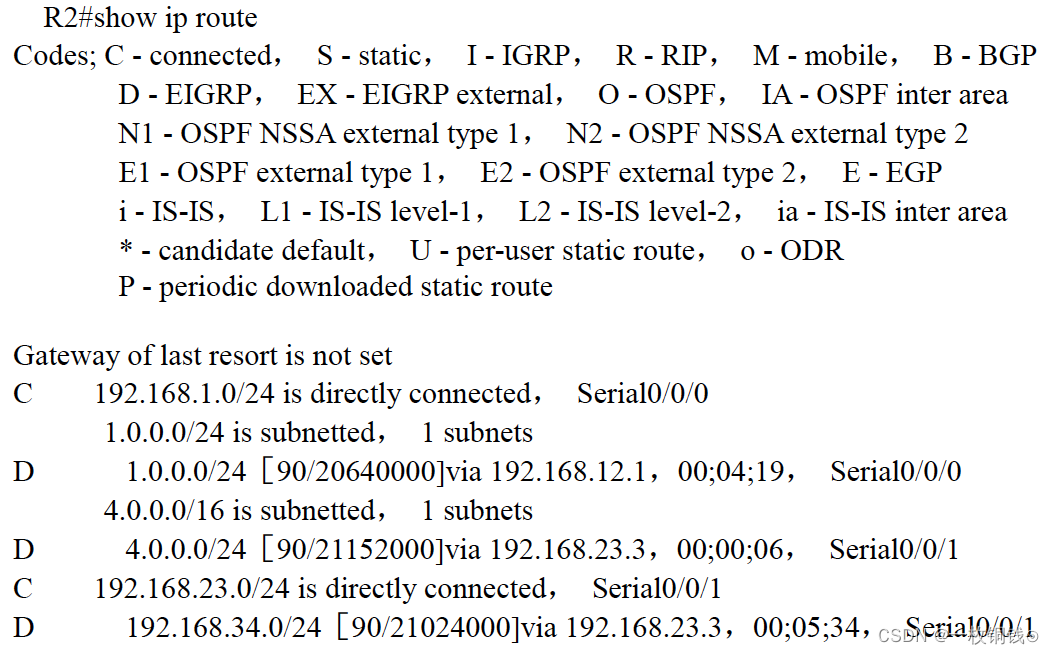

（1）show ip route

 //以上输出表路由器R2 通过EIGRP 尝到了3 条路由条目，管理距离是90，注意EIGRP 协议代码用字母”D”表示，如果通过重分布方式进入EIGRP 网络的路由条目，默认管理距离为170，路由代码用”D EX”表示，这也说明EIGRP 路由协议能够区分内部路由和外部路由。

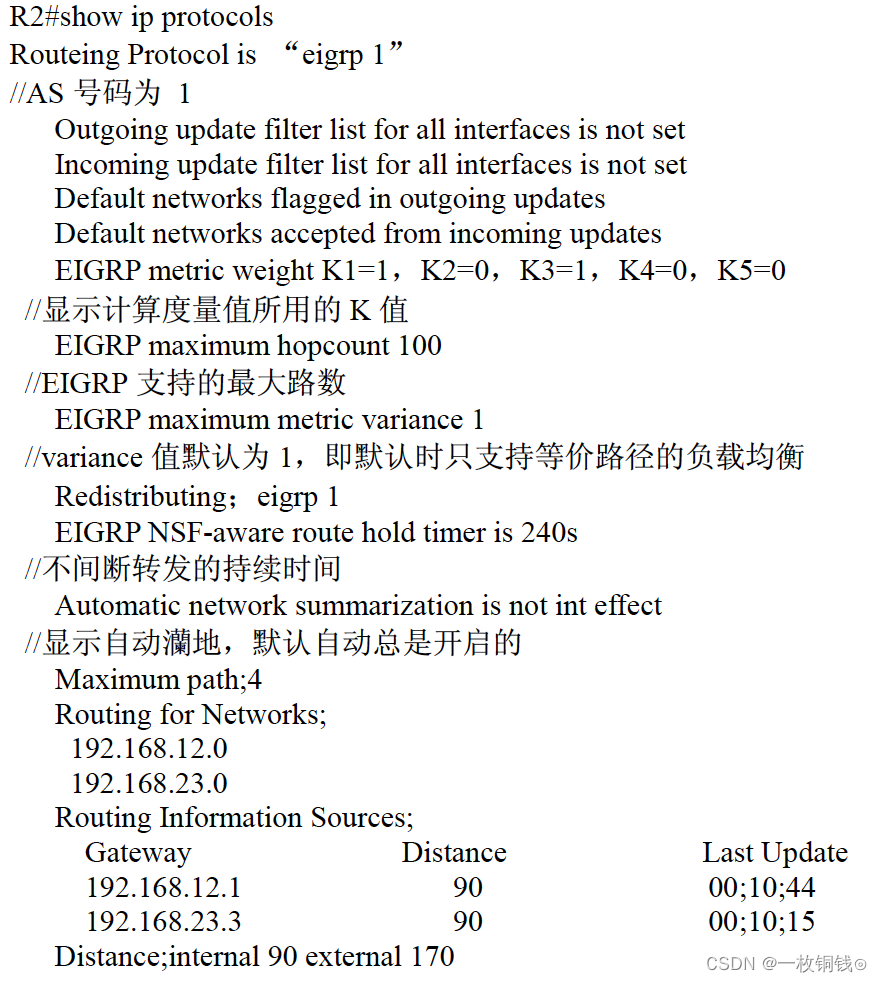

（2）show ip protocols

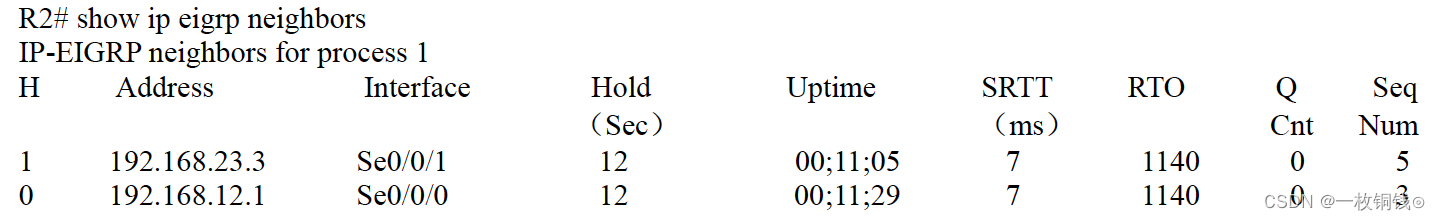

（3）show ip eigrp neighbors

以上输出各字段的含义如下所述。

① H;        表示与邻居建立会的顺序；
② Address;        邻居路由器的接口地址；
③ Interface;        本地到邻居路由器的接口；
④ Hold;        认为邻居关系不存在所能等待的最长时间；
⑤ Uptime;        从邻居关系建立到目前的时间
⑥ SRTT;        是向邻居路由器发送一个数据包到本路由器收到确认包的时间；
⑦ RTO;        路由器在重新传输包之前等待ACK 的时间；
⑧ Q Cnt;        等待发送的队列；
⑨ Seq Num;        从邻居收到的发送数据包的序列号。

 【技术要点】

运行EIGRP 路由协议的路由器不能建立邻居关系的可能原因：
① EIGRP 进程的AS 号码不同；
② 计算度量值的K 值不同。

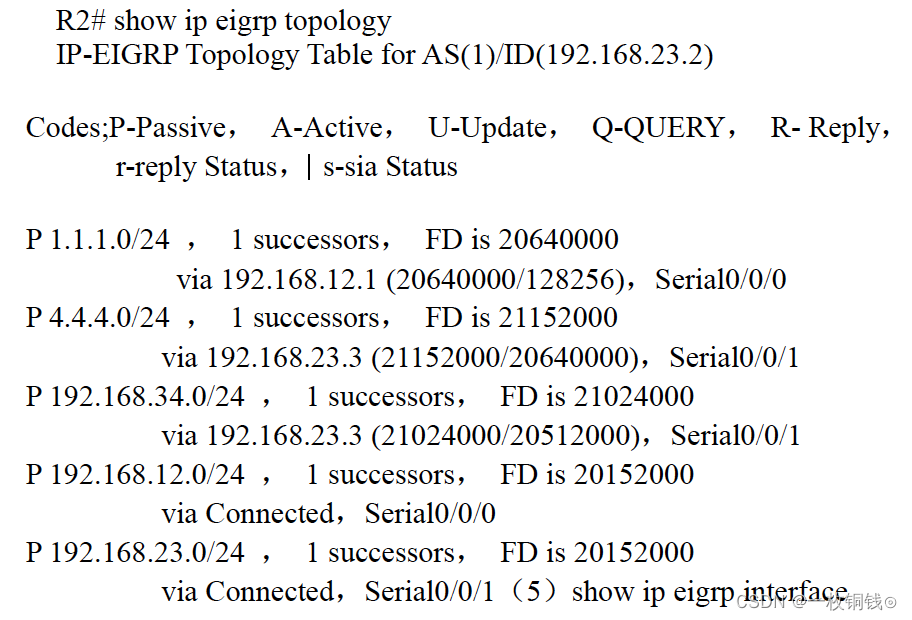

（4）show ip eigrp topology

        从以上输出可以清楚地看到每条路由条目的FD 和RD 的值，而拓扑结构数据库中状态代码最常见的是”P”，”A”和”s”，其含义如下所述。
        ① P;代表passive，表示网络处于收敛的稳定状态；
        ② A;代表active，当前网络不可用，正处于发送查询状态；
        ③ s：在3min 内，如果被查询的路由没有收到回应，查询的路由就被置为”stuck in active”状态。

【术语】

① 可行距离（FD）;到达一个目的网络的最小度量值；
② 通告距离（RD）;邻居路由器所通告的它自己到达目的网络的最小度量值；
③ 可行性条件（FC）;是EIGRP 路由器更新路由表和拓扑表的依据，可行性条件可以有效地阻止路由环路，实现路由的快速收敛，可行性条件的公式为：RD

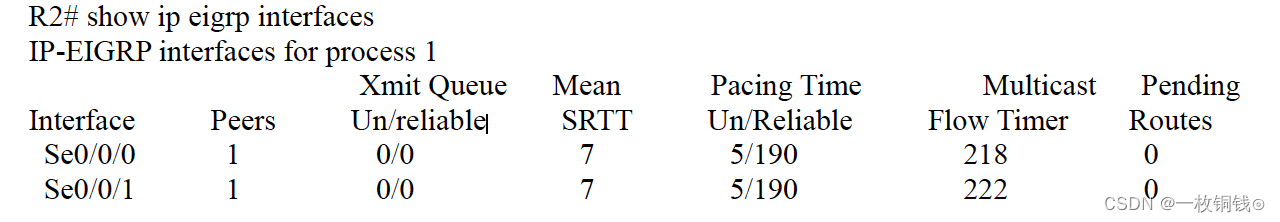

（5）show ip eigrp interfaces

以上输出各字段的含义如下所述。
① Interface;运行EIGRP 协议的接口；
② Peers;该接口邻居的个数；
③ Xmit Queue Un/Reliable;在不可靠/可靠队列中存留的数据包的数量；
④ Mean SRTT;平均的往返时间，单位是s；
⑤ Pacing Time Un/Reliable;用业确定不可靠/可靠队列中数据包被送出接口的时间间隔；
⑥ Multicast Flow Timer;组播数据包被发送前最长的等待时间；
⑦ Pending Routes;在传送队列中等待被发送的数据包拾的路由条目。

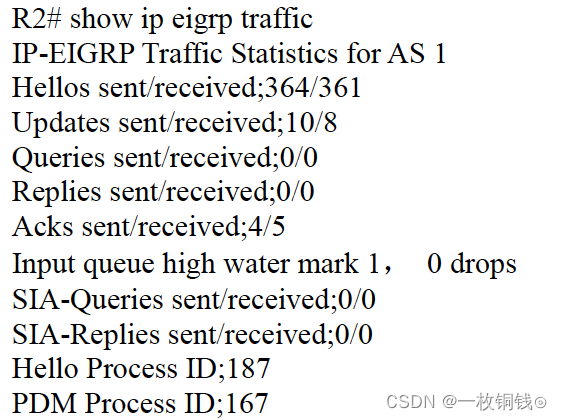

（6）show ip eigrp traffic

 以上输出显示了EIGRP 发送和接收到的数据包的统计情况。

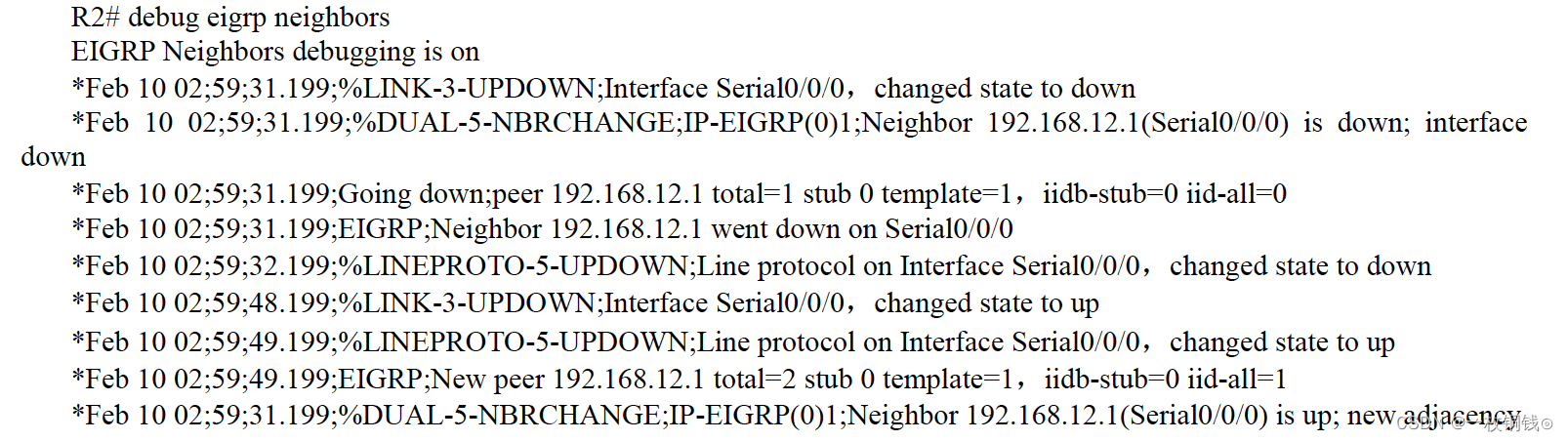

（7）debug eigrp neighbors

该命令可以动态查看EIGRP 邻居关系的情况。在路由器R1 上先将s0/0/0 接口”shutdown”（关闭）掉，然后再”no shutdown”）（启用）可以看到EIGRP 邻居建立的过程。

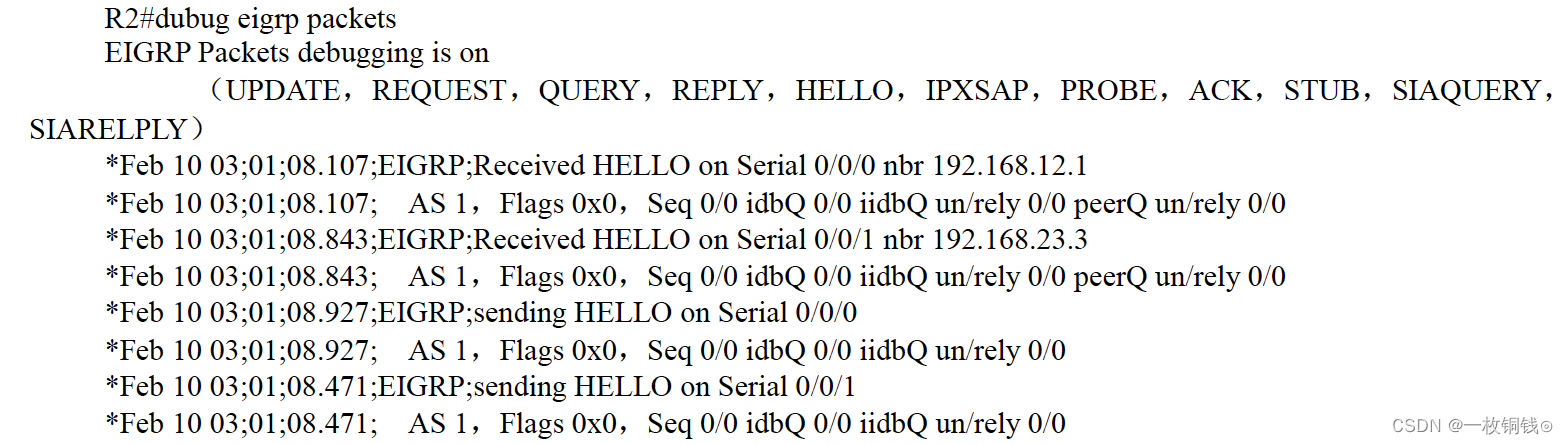

 （8）debug eigrp packets

该命令可以显示EIGRP 发送和接收的数据包

        以上输出显示R2 发送和接收的EIGRP 数据包，由于当前网络是收敛的，所以只有HELLO 断气包发送和接收的报告。
【术语】
在EIGRP 中，有如下5 种类型的数据包。
① Hello;以组播的方式定期发送，用于建立和维持邻居关系；
② 更新（Update）;当路由器收到某个邻居路由器的第一个Hello 包时，以单播传送方式回送一个包含它所知道的路由信息的更新包，当路由信息发生变化时，以组播的方式发送只包含变化信息的更新包；

③ 查询（Query）;当一条链路失效，路由器重新进行路由计算，但在拓扑表中没有可行的后继路由时，路由器就以组播的方式向它的邻居发送一个查询包，以询问它们是否有一条到达目的地的后继路由；
④ 答复（Reply）;以单播的方式回送给查询方，对查询数据包进行应答；
⑤ 确认（Ack）;以单播的方式传送，用来确认更新、查询和答复数据包。

（9）注入默认路由

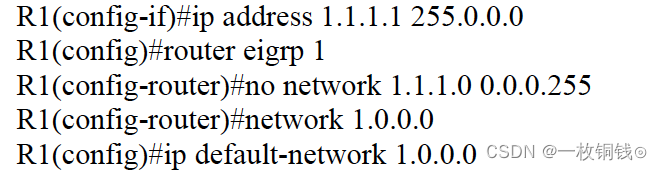

在路由器R1 上通过”ip default-network”向EIGRP 网络注入一条默认路由，具体配置如下：

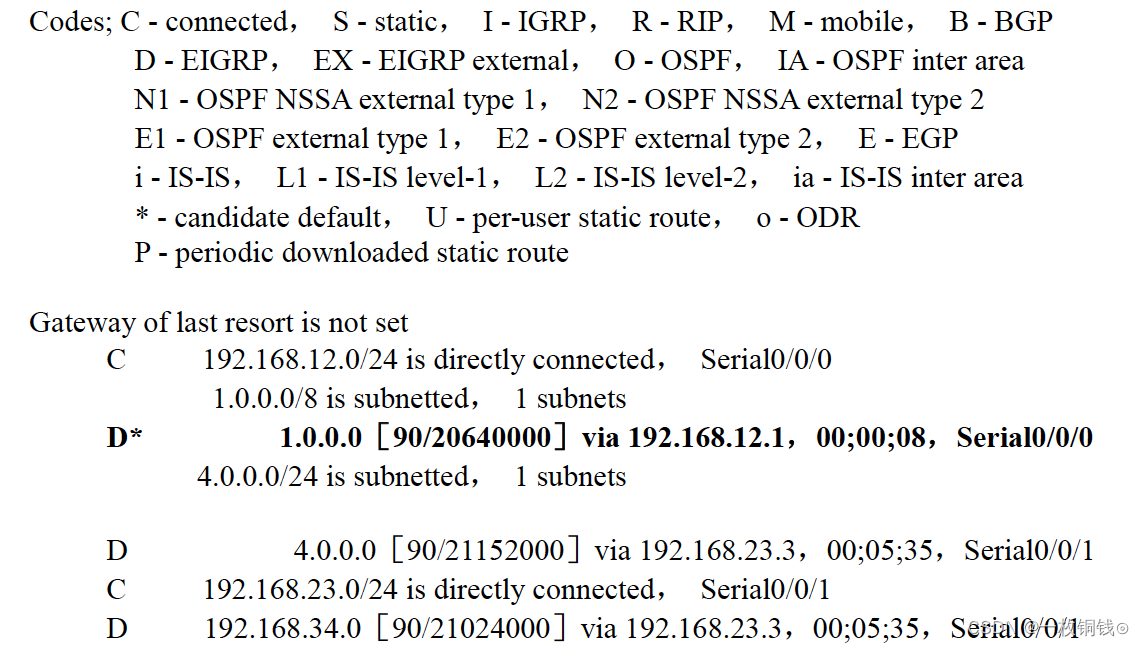

在R2 上查看路由表：

 以上输出表明路由器R2 收到一条默认路由，同时在R3，R4 上也会收到一条默认路由。

 5.3 EIGRP 命令汇总

 命令                                                    作用
show ip eigrp neighbors                      查看EIGRP 邻居表
show ip eigrp topology                        查看EIGRP 拓扑结构数据库
show ip eigrp interface                        查看运行EIGRP 路由协议的接口的状况
show ip eigrp traffic                             查看EIGRP 发送和接收到的数据包的统计情况
debug eigrp neighbors                        查看EIGRP 动态建立邻居关系的情况
debug eigrp packets                            显示发和接收的EIGRP 数据包
ip hello-interval eigrp                           配置EIGRP 的HELLO 发送周期
ip hold-time eigrp                                 配置EIGRP 的HELLO hold 时间
router eigrp                                          启动EIGRP 路由进程
no auto-summary                                关闭自动汇总
ip authentication mode eigrp               配置EIGRP 的认证模式
ip authentication key-chain eigrp         在接口上调用钥匙链
variance                                               配置非等价负载均衡
delay                                                    配置接口下的延迟
bandwidth                                            配置接口下的带宽
ip summary-address eigrp                   手工路由汇总
