8086/8088均为40条引线，双列直插式封装，某些引线有多重功能，其功能转换有两种情况：一种是分时复用，一种是按组态定义。

用8088微处理器构成系统时，有两种不同的组态：

最小组态：8088微处理器构成一个较小的系统，所连接的存储容量不大，I/O端口也不多，此时系统的控制总线由8088直接提供。

最大组态：用8088构成一个较大系统时，系统的控制信号不能由CPU直接提供，而必须由总线控制器控制

举个例子，你家开商店的，做的规模不大，你爸爸直接就管的过来，但是你做大了，你爸爸自己就管不过来了，就要雇一个管家 （总线控制器）听从于你爸。

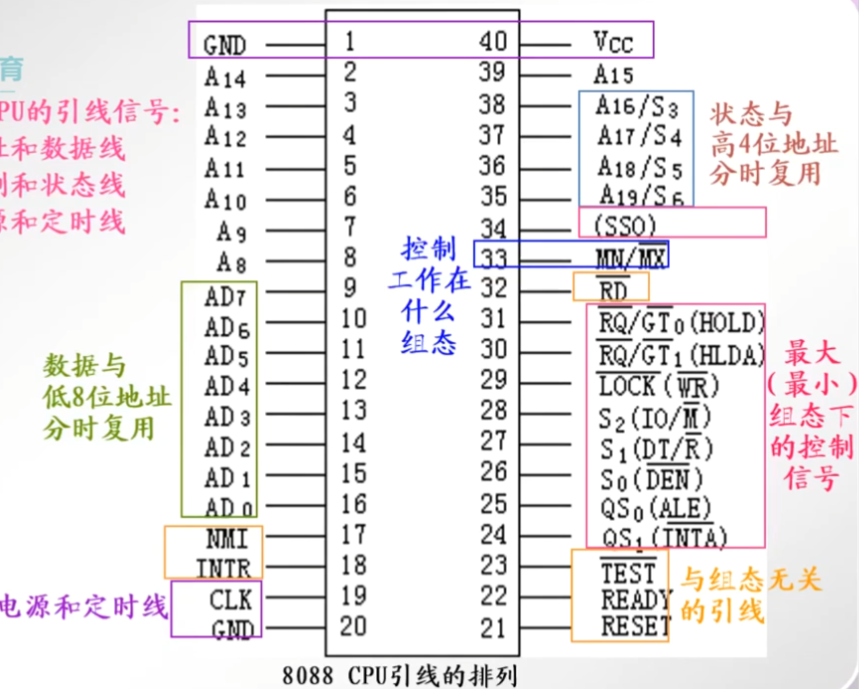

8088引脚（太重要了都是知识点）

  33号引脚 MN/MX非    接电源MIN最小组态，接地MAX最大组态

  31到24号引脚 ，我们只考最小组态，也就是看小括号里面的内容就可以

  HOLD    保持请求信号  接收DMA请求（输入）

  HLDA   保持响应信号 （HoLD  Answer）总线保持响应（输出）

 DMA（直接存储器存取 direct memory access）

早期的时候只有查询工作方式，CPU会一直询问外设是否准备好，CPU快外设慢，严重的速度不匹配问题，效率低。

后来又有了中断方式，变成了外设询问CPU，CPU就可以干自己的事情，等外设来提出中断请求。

还有一种方式就是上面提到的DMA控制器，通常用在内存和外存之间数据交换。因为内存和外存交互都是批量的数据，不管是你内存询问外存，还是外存询问内存，都是一次只能传输1字节的数据，这时候就出现了DMAC，它相当于一个二手承包商。它就会向CPU发出请求（HOLD），如果CPU同意就会通过HDLC引脚发出信号， CPU暂时把总线的控制权交给DMAC。这时候CPU对于总线的控制就变成高阻态了（也叫悬浮态）。

29号引脚 WR非    write写信号，由CPU发出

28号引脚  IO/M非      访问外设还是内存   ， 注意8086这个引脚和8088相反   M/IO非。也就是这个引脚决定在地址总线的值是内存地址 还是外设的端口号

27和26号引脚，一个是数据方向引脚，一个是数据缓冲允许管脚

DEN非  数据缓冲允许，看最上面的图，也就是数据允不允许到数据缓冲器 。DEN非决定数据缓冲器工作不工作

DT/R非  ：数据方向   数据发送/接收  Transmit/receive      比如RD非为0，说明CPU在读，数据的方向就应该朝向CPU，也就是数据经过数据缓冲器读入CPU，那么DT/R非引脚的值就是 0,receive接收。

又比如写出数据，那么DT/R非引脚的值就是1， 不管方向是读还是写，都要在DEN数据缓冲允许的情况下才能工作。也就是DEN非为0。

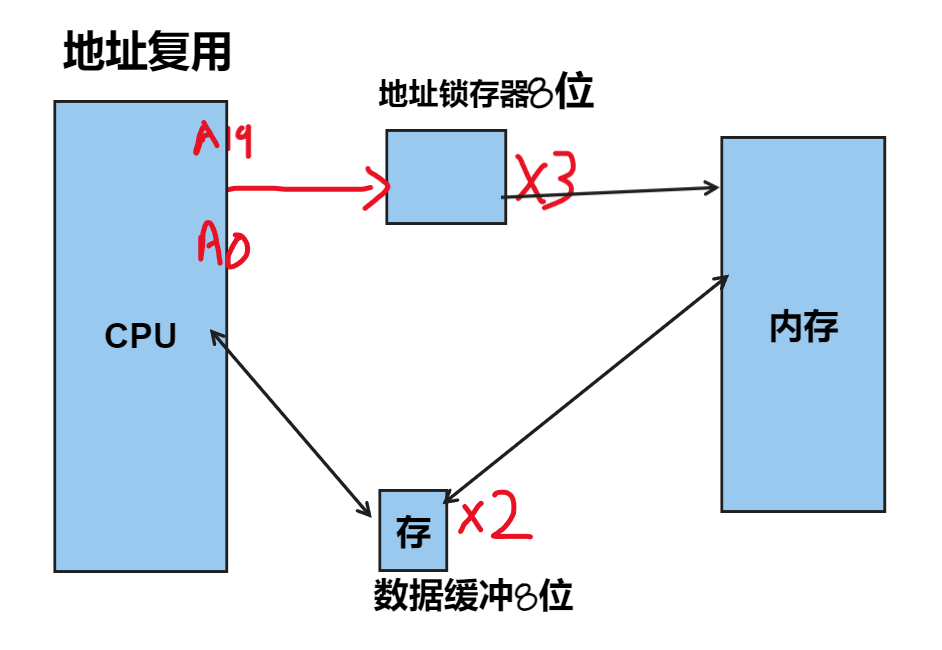

25号引脚ALE     地址锁存允许。因为地址线数据线分时复用，地址要先锁存，CPU通过ALE发出地址锁存信号。 决定地址锁存器工作不工作

下面是与组态无关的引线

 32号引脚 RD非        read读信号，往CPU里面读

17，18号引脚，都是输入管脚

NMI   （non- maskable interrupt）不可屏蔽中断请求   不受中断允许标志位IF的控制。边沿触发。优先级比较高



INTR  （maskable interrupt）可屏蔽中断请求  ，受中断允许标志位IF的控制，也就是IF=1，中断才开着

22号管脚 和21号管脚

ready： 准备   要知道一个概念，总线周期，一个总线周期就是CPU完成一个动作。比如读内存这个动作

而一个总线周期包含4个T状态 T1 T2 T3 T4 ，如果工作简单4个节拍就可以完成。 但是有的工作比较复杂，发现这4个状态不够用，这个时候，就会在T3和T4之间插入一个等待周期Tw

，插入不插入Tw，由ready信号决定。会在T3周期结束之后采样这个ready信号。当ready为0，说明它不ready没有准备好 。也就是在T3等待周期该完成的工作没有完成。这时候就要在T3和T4之间插入一个等待周期Tw。 在Tw周期执行完毕后会再一次采样Ready信号，如果ready还是为0，说明它还是没ready，继续插入Tw。直到采用ready为1的时候，说明它准备好了，就不插入了Tw了。直接进入T4周期，然后结束。

reset  复位信号    咱们不是有14个寄存器吗，如果复位信号reset=1，那就说明要复位了，就会把其中的13个寄存器都置为零。不包括CS代码段。而CS被置位（FFFFH）

而CS和IP联用，决定指令从那里开始执行    CS：IP

指令起始地址（物理地址）就是 CS*16+IP     FFFF0H+0H=FFFF0H  开始执行程序

 考试的时候一般会问你复位后CS是多少，或者第一条指令从哪里开始执行？

对于8088来说

AD0-AD7 地址数据分时复用

对于8086来说

AD0-AD15地址数据分时复用

A16-A19   地址线和控制线复用

当他们为控制信号时

A16/S3和A17/S4决定当前使用的是哪个段寄存器

A18/S5是决定IF  例如A18/S5=0  那么IF=0关中断

A19/S6还没有使用

在T1时刻通常出现的是地址信息，在T3时刻出现的是数据信息



34号管脚

对于8088来说它是SSO

对于8086来说它是BHE非    决定 奇地址的512K是否被选中

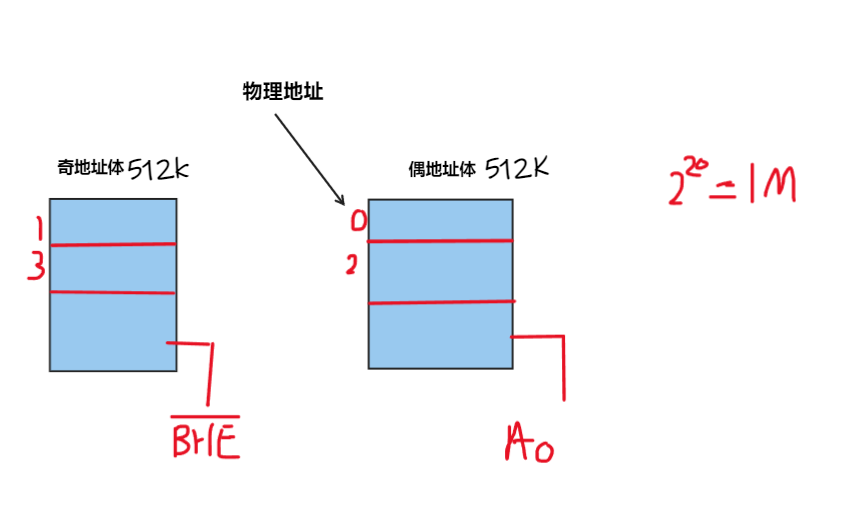

8086，20M地址空间分奇偶地址体

假设给出指令

MOV  AL,[0]    你就当里面的是物理地址，只需要访问偶地址体就可以完成取数据送给8位寄存器AL 。   这时候  BHE非就是1，D0就是 0。一个总线周期就能完成

MOV  AL,[1]    从奇地址体里面取数据，送AL。这时候 BHE非就是0，D0就是1。 一个总线 周期就能完成

MOV  AX,[0]   这时候要取一个字，会从本地址取一个字节在向上扩展一个字节形成一个字送AX。奇地址体偶地址体都要选中， BHE非为0，D0为0 ，但是因为他们在一行0号地址和1号地址。所以一个总线周期就可以完成

MOV  AX,[1]  这时候取一个字 ，但是是从奇地址体开始取的，还要在访问偶地址题，不在同一行， 这时候就需要两个总线周期   第一个周期  BHE非=0  D0=1    第二个周期 BHE非=1 D0=0

所以我们把

从奇地址开始的16位字称为非规则字

从偶地址开始的叫规则字

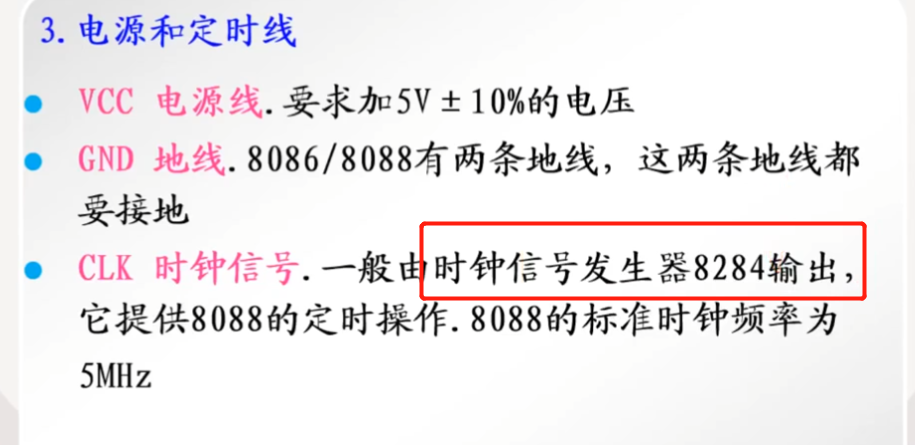

 在记住一个时钟信号发生器8284
