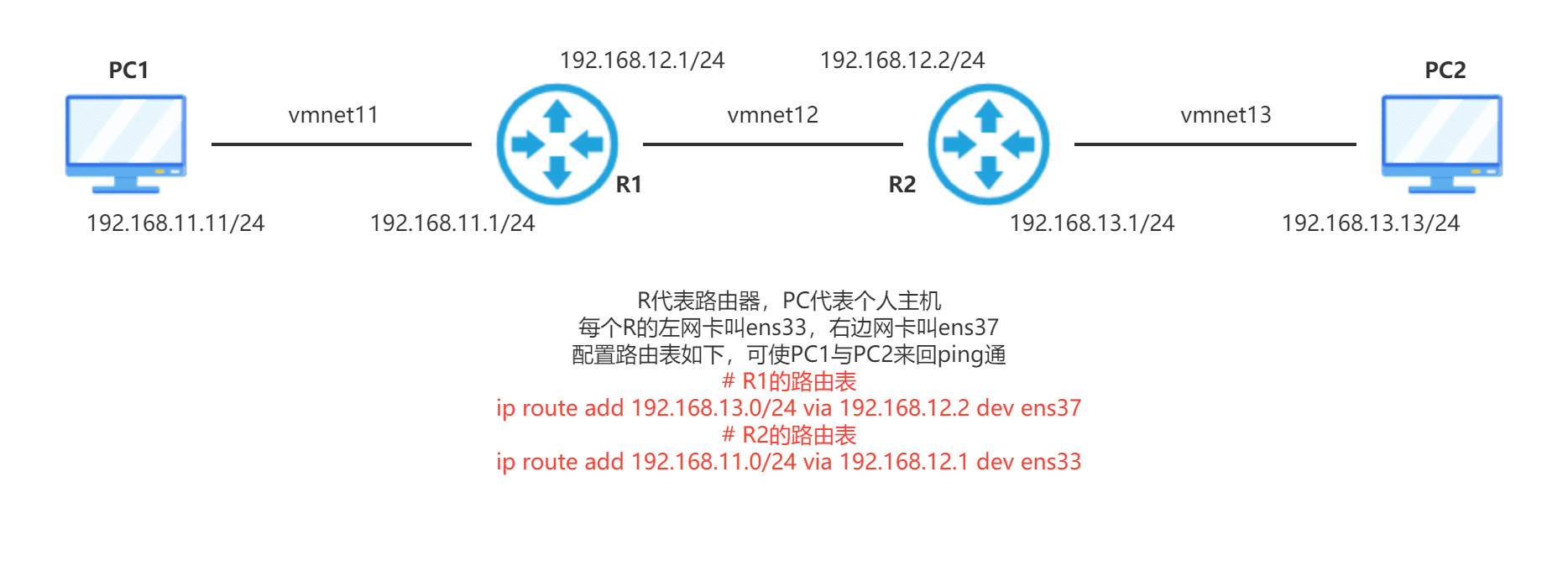

示例拓扑

宿主机是Windows11
PC与Router均为 Ubuntu20.04系统。

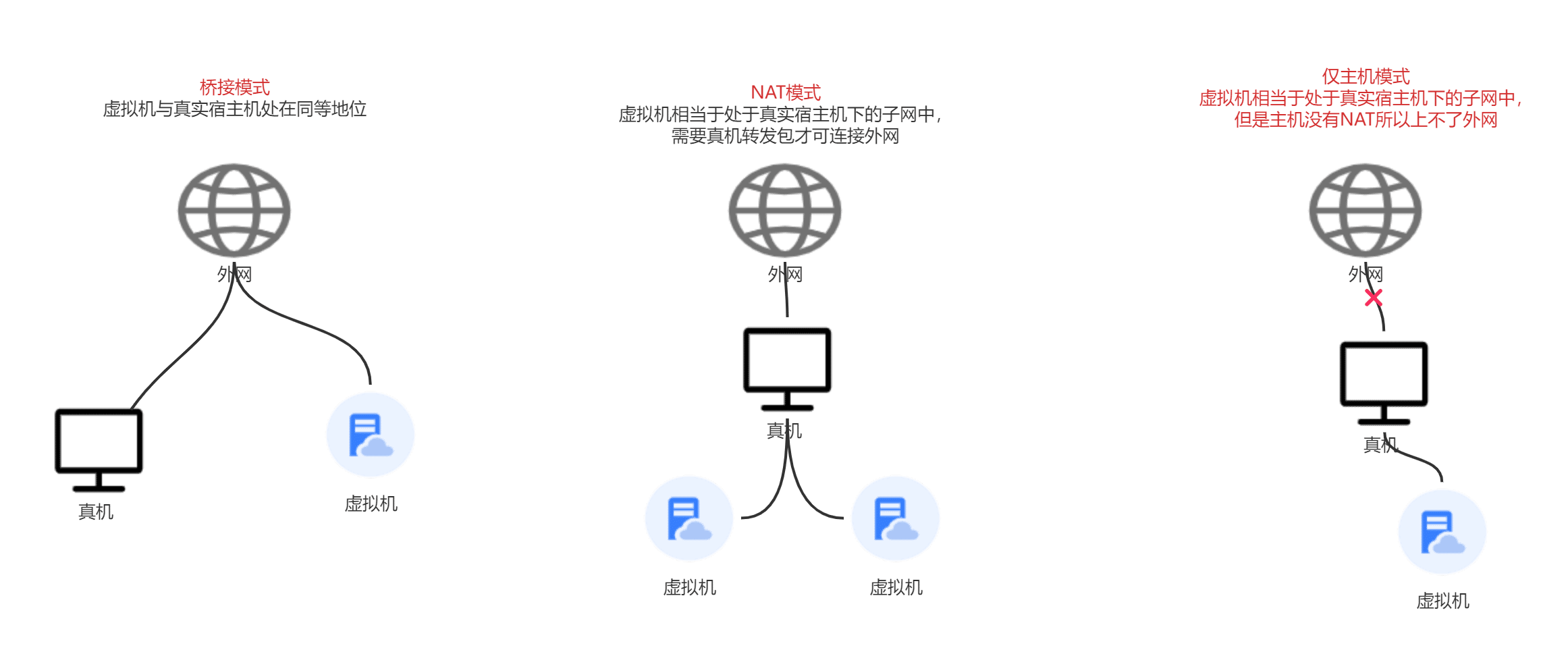

虚拟机的三种网络模式

虚拟机默认是只初始化了三个网卡。 分别是如下模式。

vmnet0 桥接模式。

vmnet1 仅主机模式

vmnet8 NAT模式

上图为个人理解，不保证正确性😢

虚拟网络编辑器的设置

我们需要的网络环境并不需要外网，所以用仅主机模式即可。

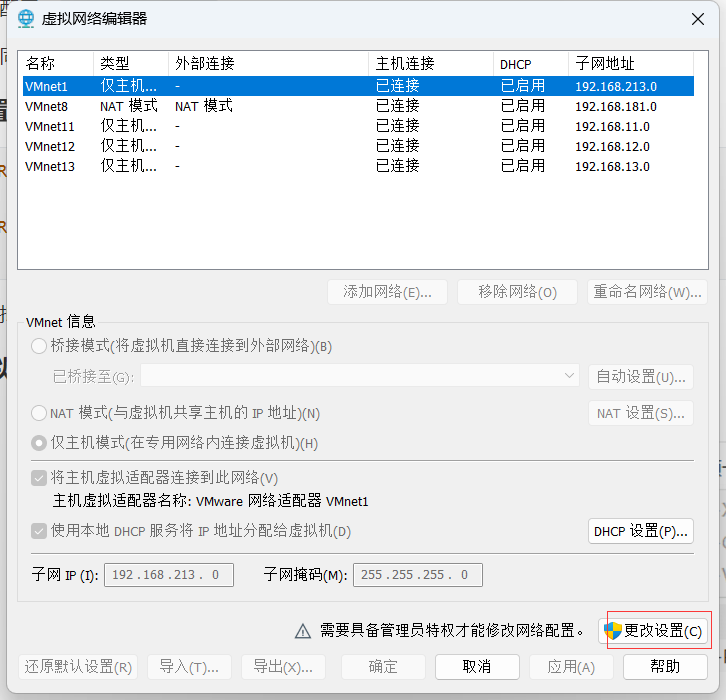

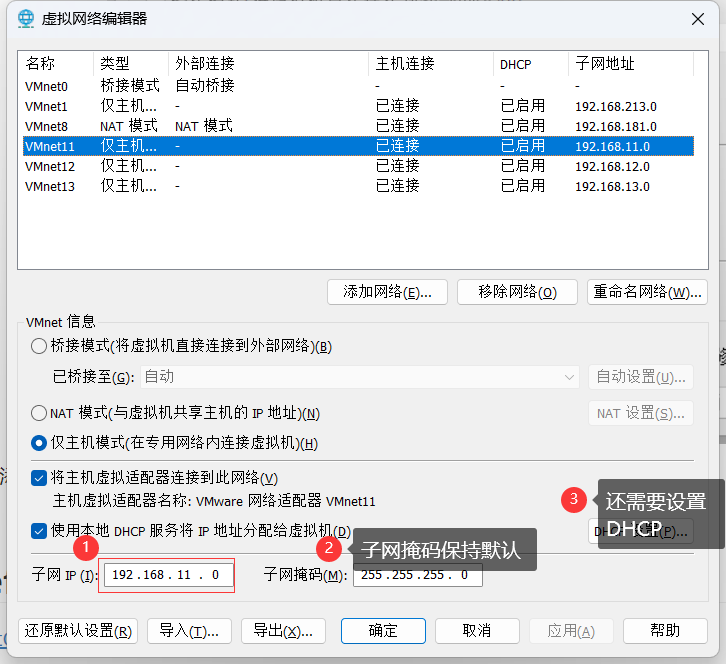

进入虚拟网络编辑器添加三个新建的仅主机模式网络，以vmnet11为例，步骤如下：

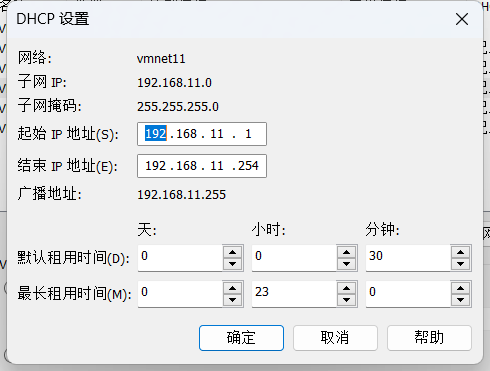

然后添加网络，选择vmnet11，添加，然后设置vmnet11的一些属性。

使用类似操作设置完vmnet12（192.168.12.0/24），vmnet13（192.168.13.0/24）。

最后点击 应用 确定

虚拟主机与虚拟路由设置细节

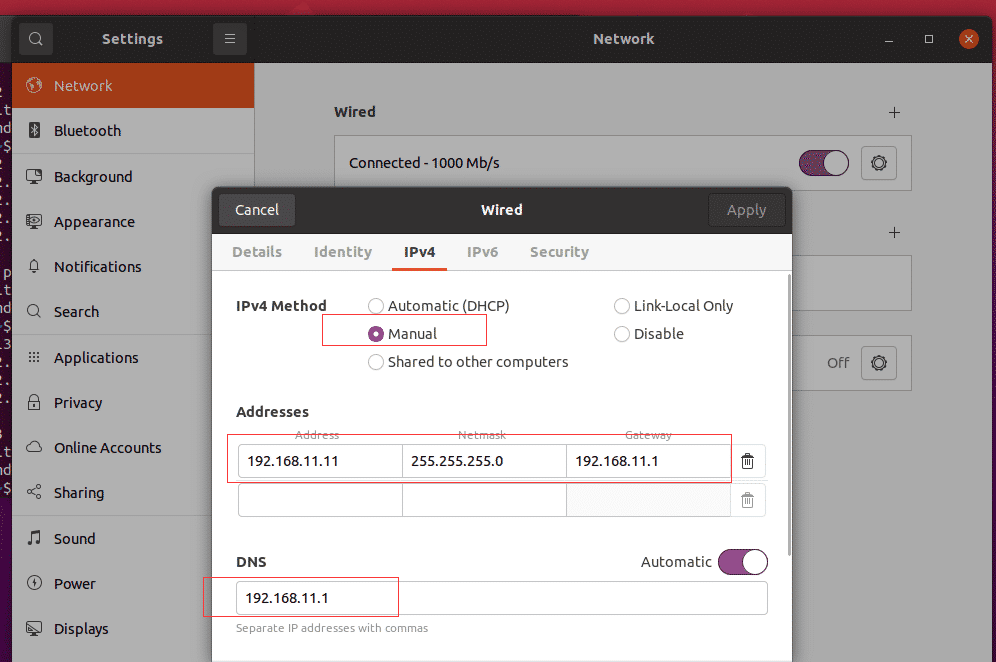

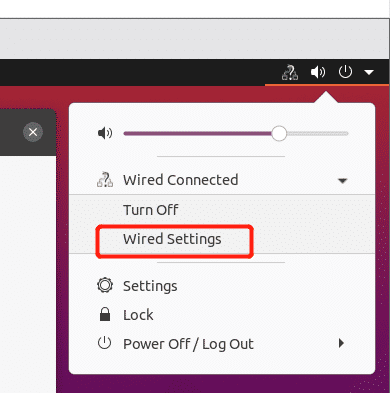

Ubuntu20.04设置静态IP

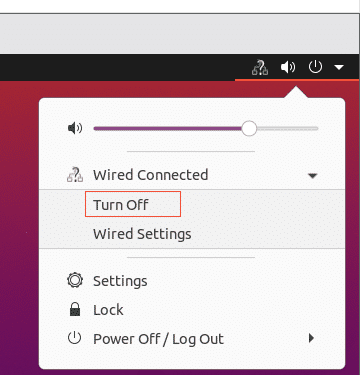

设置完成后先断开网卡连接，在连接，设置即可生效

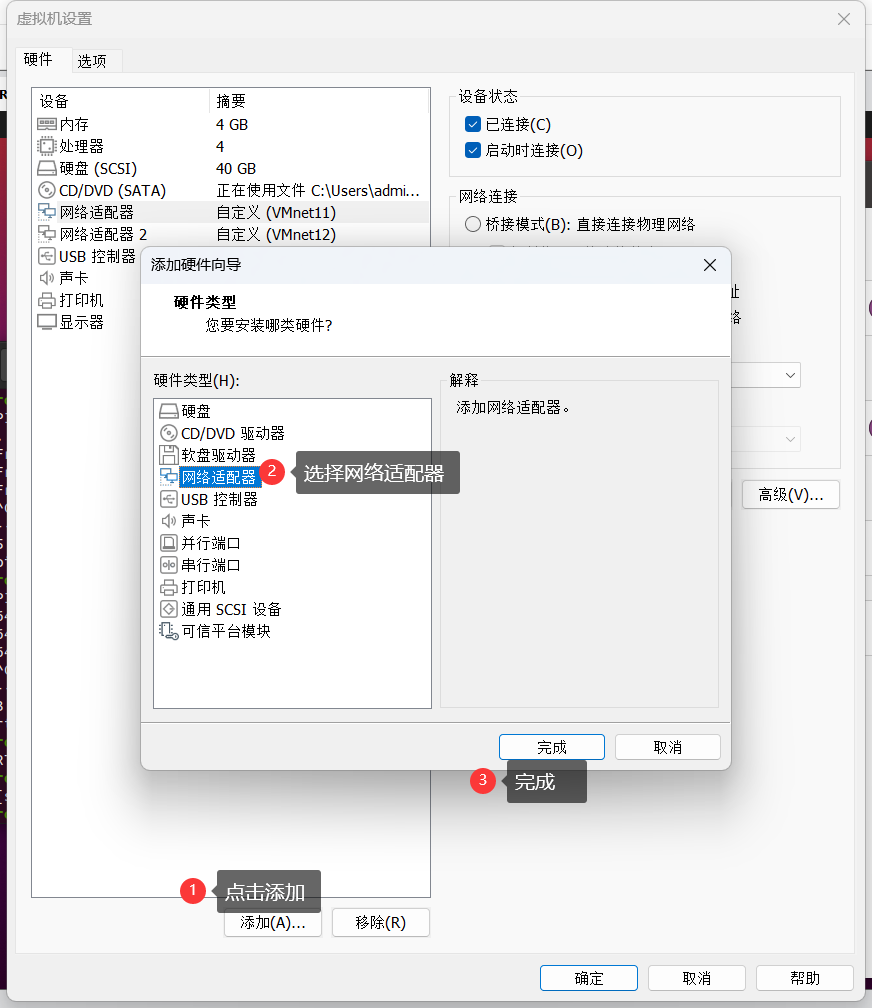

给R1添加双网卡

点击R1右键， 进入设置。

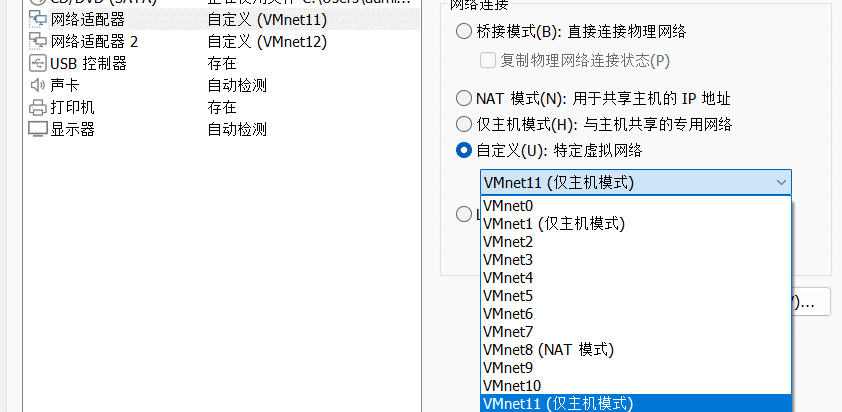

添加到网络适配器默认是NAT模式，需要改成我们之前在虚拟网络编辑器里添加的网卡。

现在我们设置完了所有的PC的静态IP，子网掩码，网关。所有路由器双网卡的静态IP，子网掩码，网关也已经设置完毕。

但是PC1却ping不同R1的右边网卡。因为我们还没有开启路由转发功能。

给R1、R2开启转发功能

Linux系统本身就有IP数据包转发的功能，但是默认情况下是关闭的，修改配置文件来启动这个功能，修改/etc/sysctl.conf文件，将net.ipv4.ip_forward=1前面的注释去掉。

启用配置：sudo sysctl -p

这样同一个路由器的两个子网就可以互相ping通了。

配置路由表

最后配置路由表使得PC1可以ping通PC2.

# R1的路由表
sudo ip route add 192.168.13.0/24 via 192.168.12.2 dev ens37
# R2的路由表
sudo ip route add 192.168.11.0/24 via 192.168.12.1 dev ens33

不过这个是临时路由表，重启后失效，永久路由表配置见链接🔗。
