KubeSphere (https://Kubesphere.io) 是在 Kubernetes 之上构建的以应用为中心的多租户容器平台，完全开源，支持多云与多集群管理，提供全栈的 IT 自动化运维的能力，简化企业的 DevOps 工作流。KubeSphere 提供了运维友好的向导式操作界面，帮助企业快速构建一个强大和功能丰富的容器云平台。

部署过程

准备工作

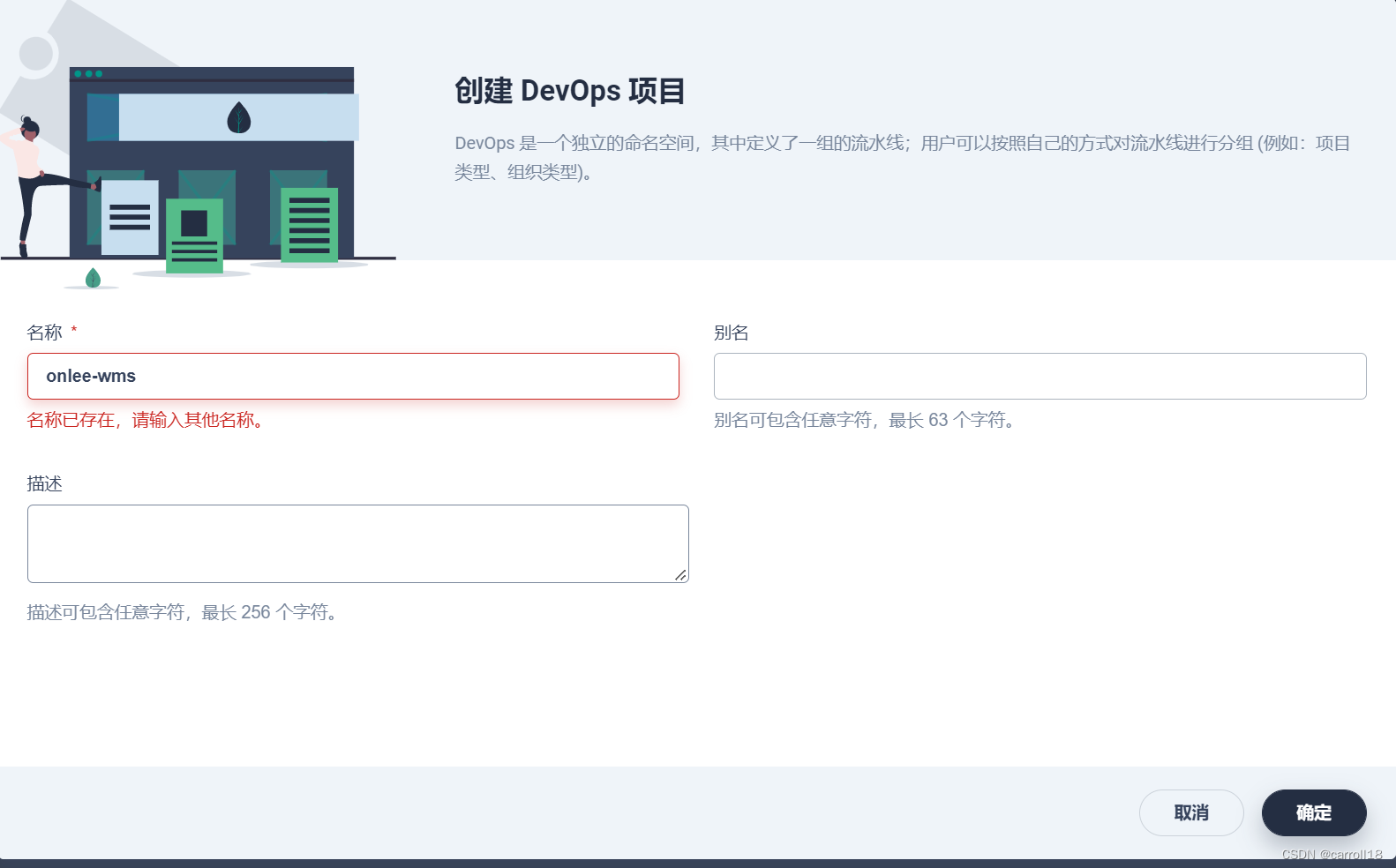

创建 DevOps 项目

DevOps 系统为用户提供了一个自动化的环境，应用可以自动发布到同一个平台。它还兼容第三方私有镜像仓库（如 Harbor）和代码库（如 GitLab/GitHub/SVN/BitBucket）。它为用户提供了全面的、可视化的 CI/CD 流水线，打造了极佳的用户体验，而且这种兼容性强的流水线能力在离线环境中非常有用。

创建凭证

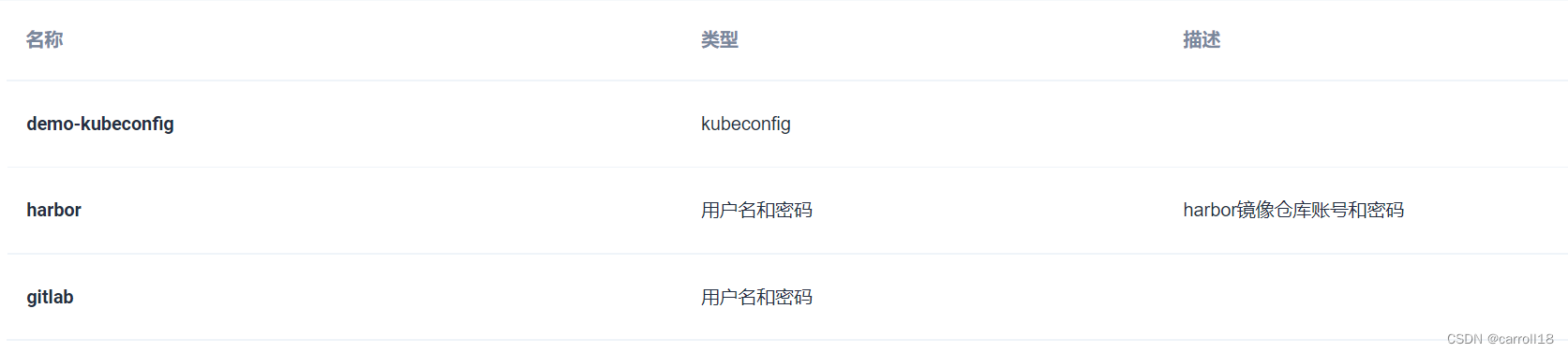

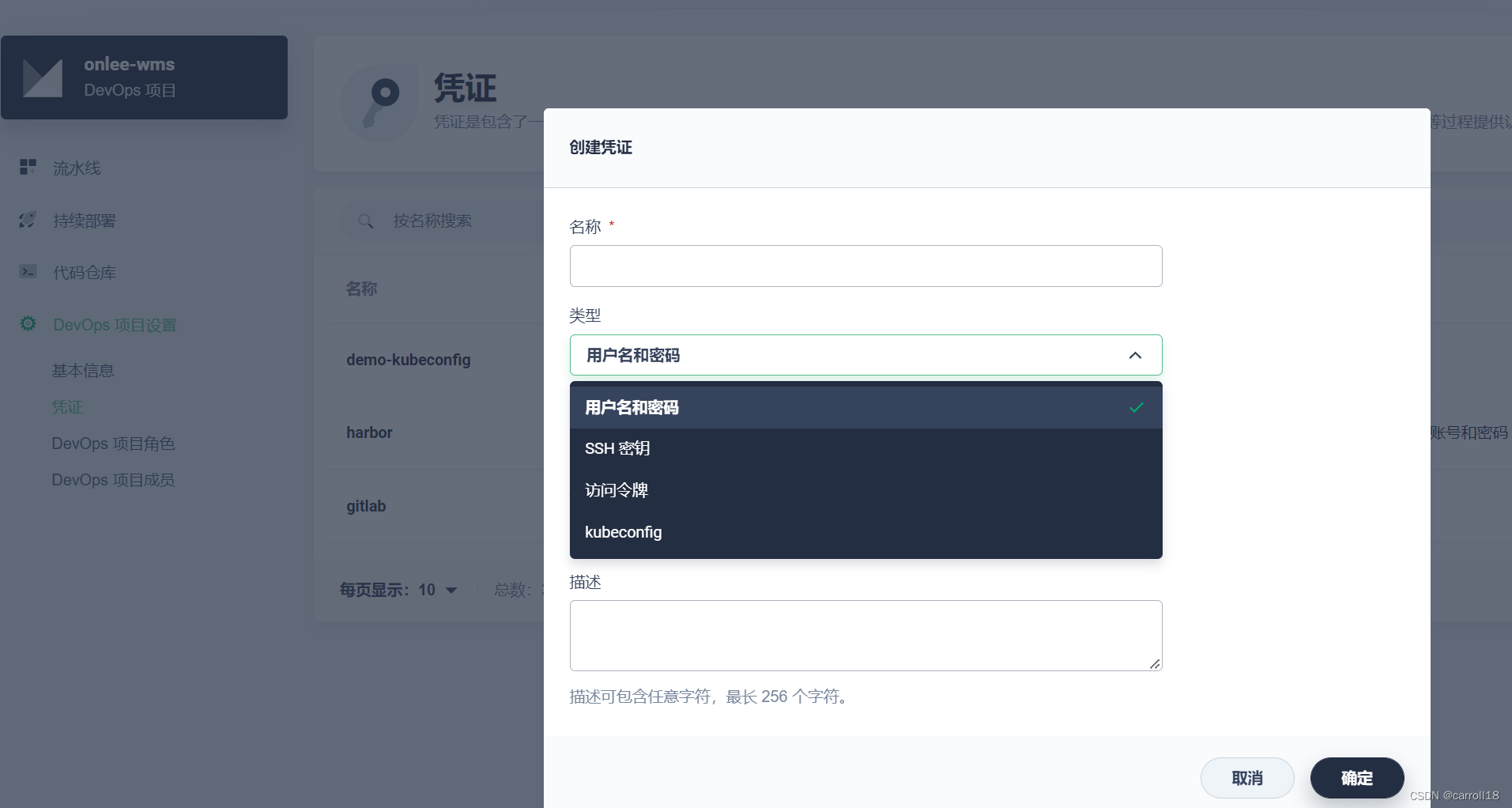

• 在 DevOps 项目设置下的凭证页面创建以下凭证

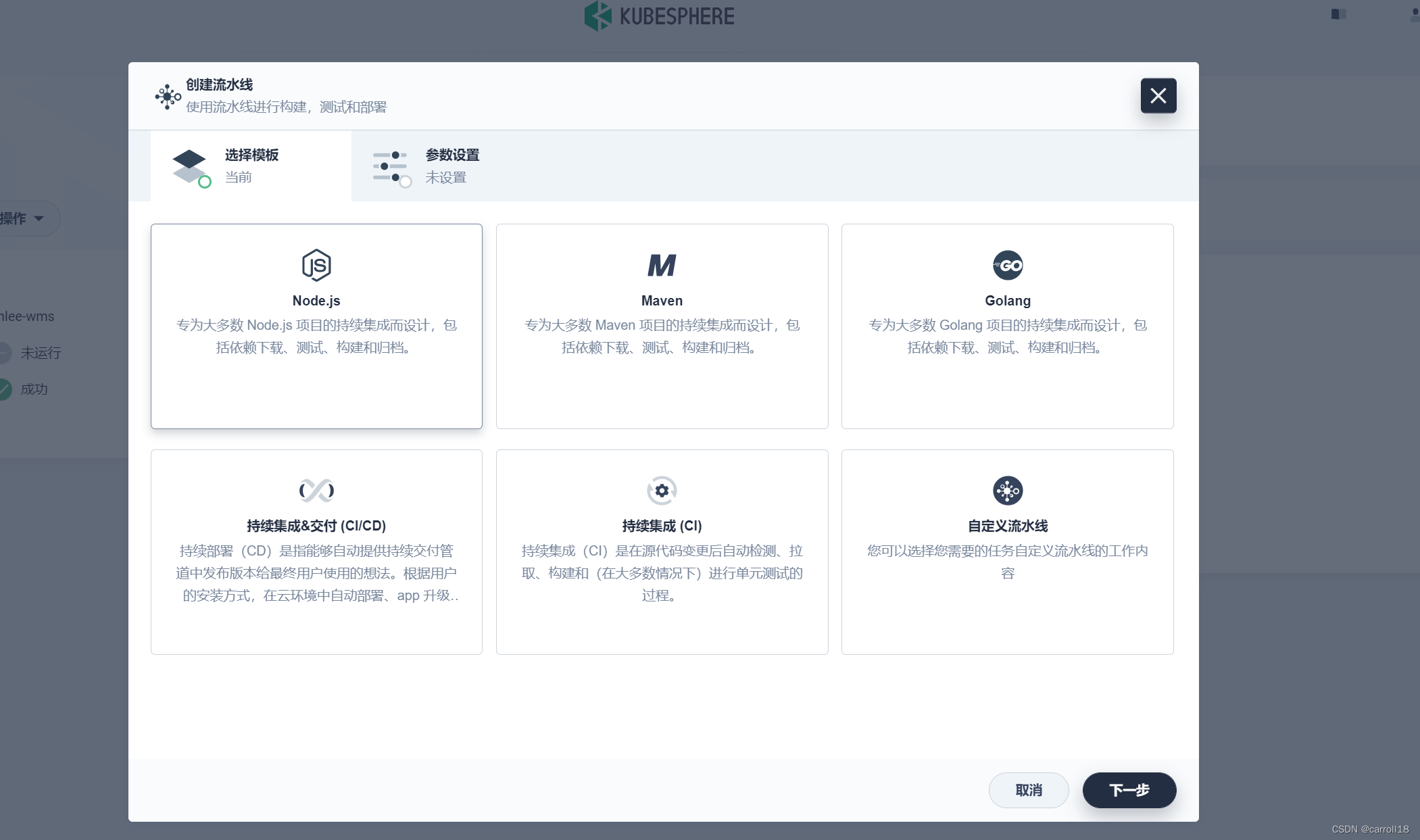

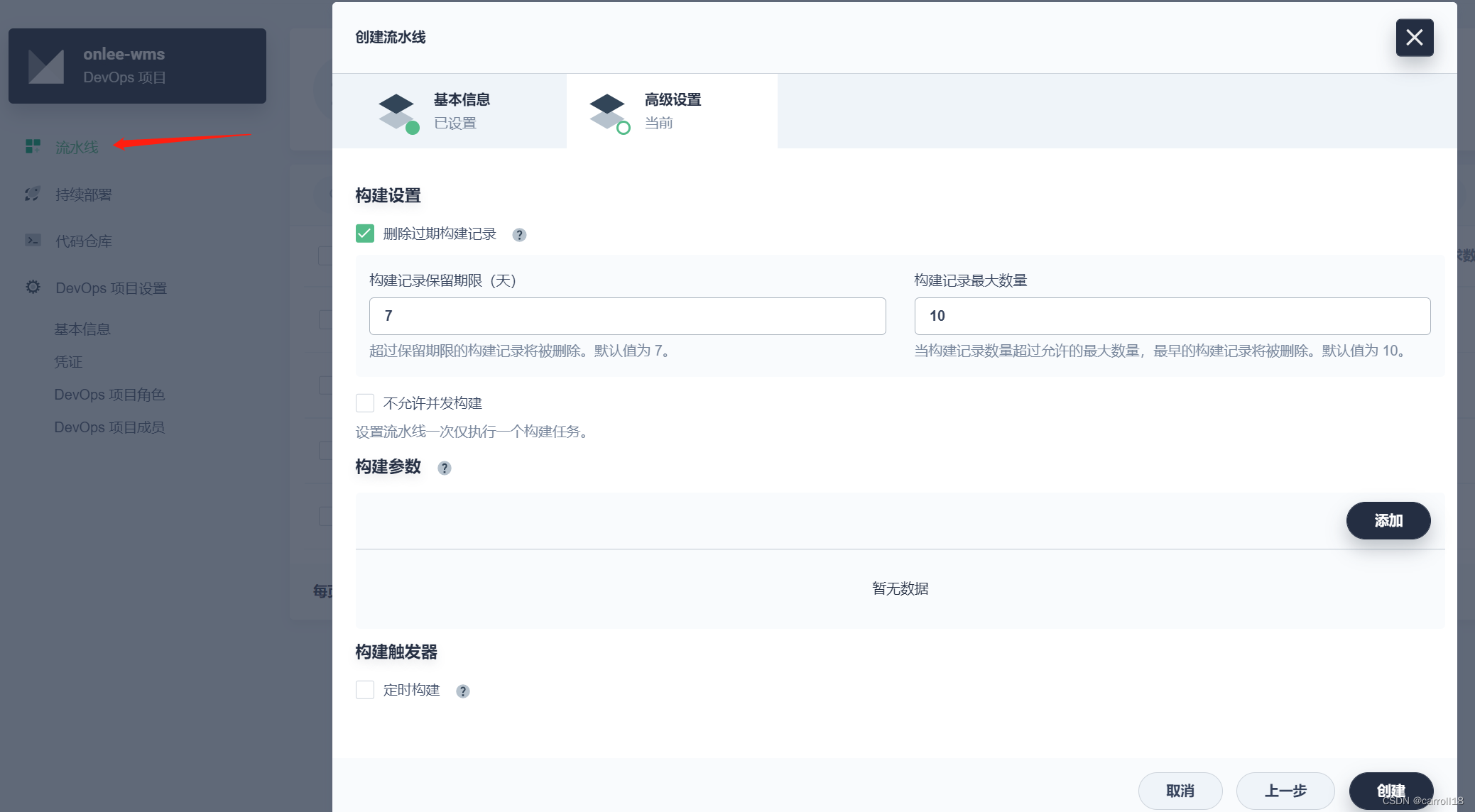

创建流水线

编辑流水线

• 编辑流水线，可以参考提供的模板，也可以选择自定义流水线。

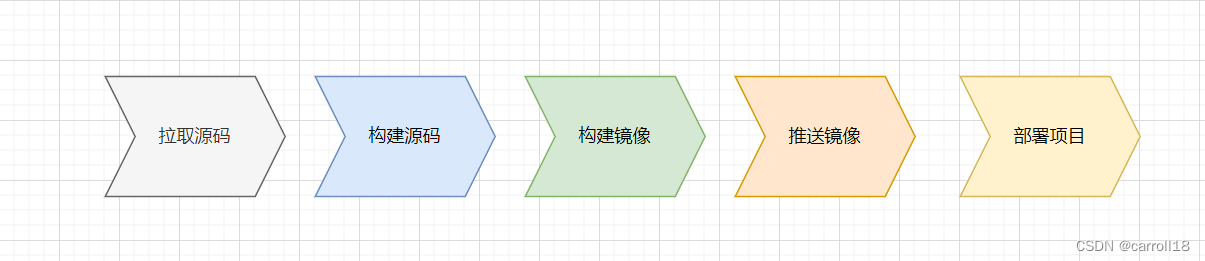

流水线的五个阶段：

拉取源码 -> 构建源码 -> 构建镜像->推送镜像 -> 部署项目

JAVA后端微服务

拉取源码

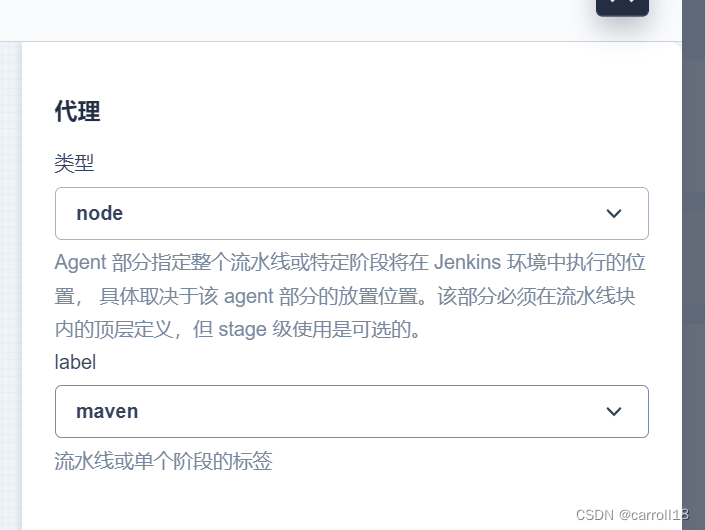

• 在图形编辑面板上，从类型下拉列表中选择 node，从 Label 下拉列表中选择 maven。

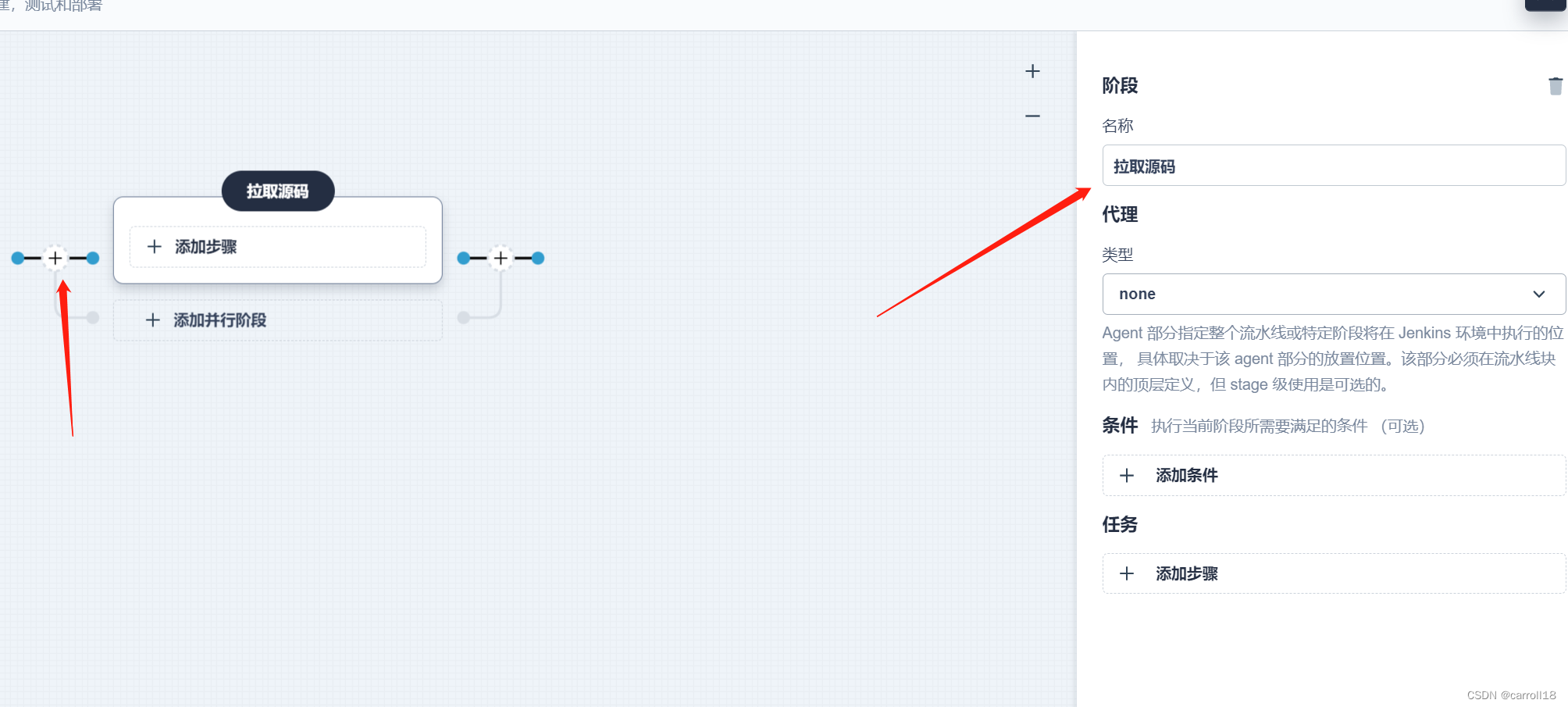

• 请点击左侧的加号图标来添加阶段。点击添加步骤上方的文本框，然后在右侧的名称字段中为该阶段设置名称。

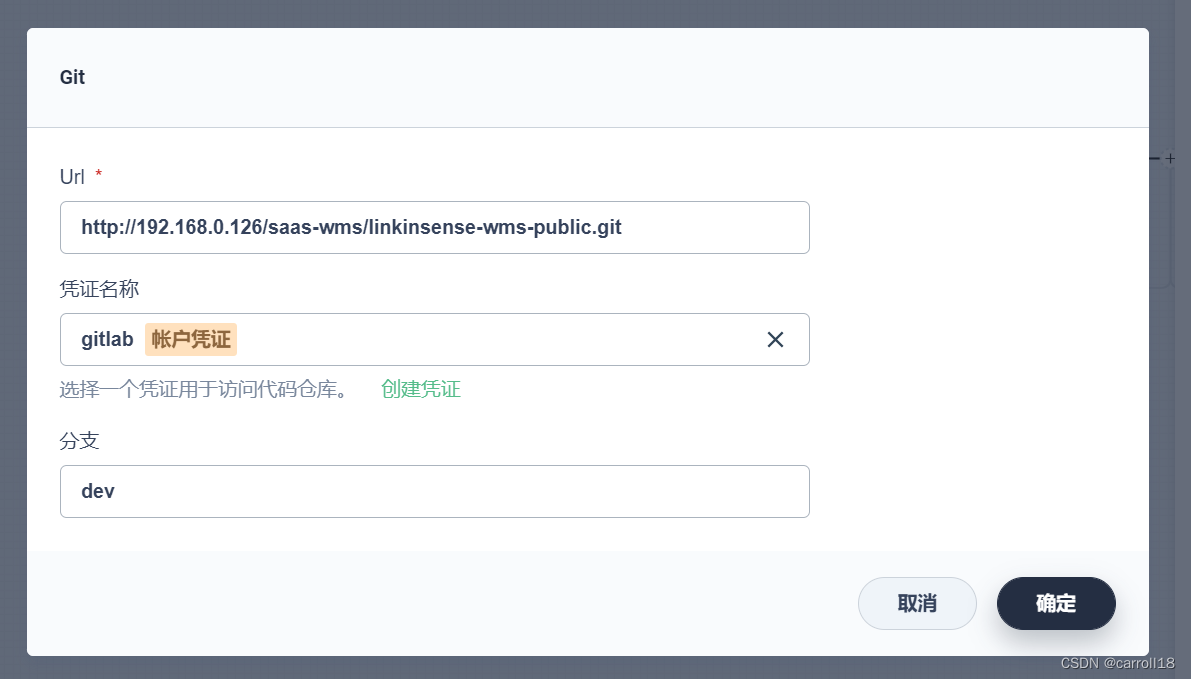

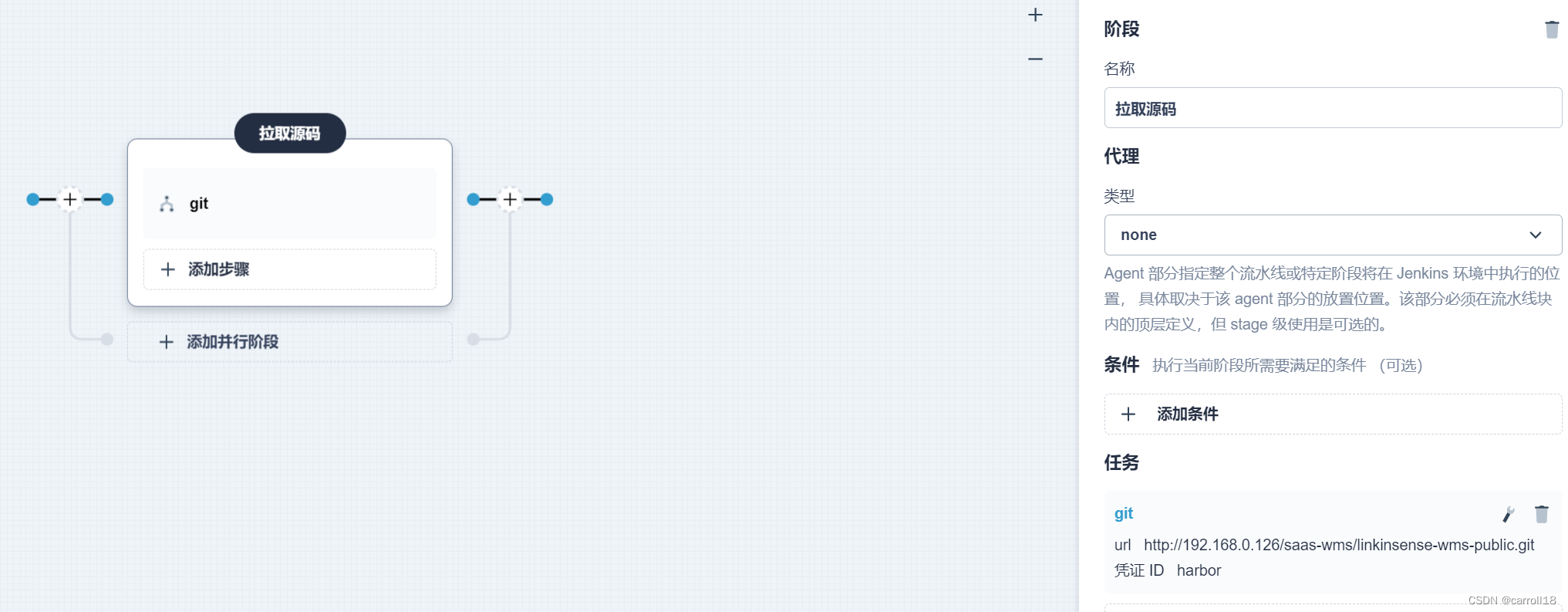

• 点击添加步骤。在列表中选择 git，以从 GitLab 拉取项目代码。在弹出的对话框中，填写必需的字段。点击确定完成操作。

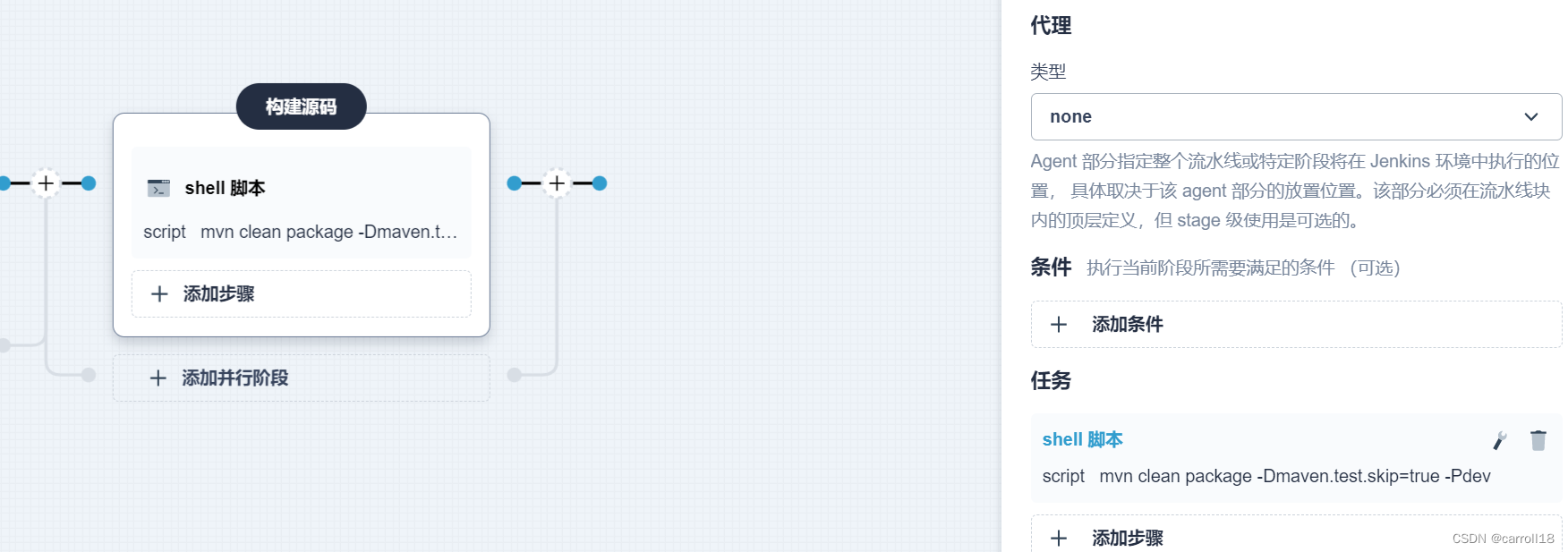

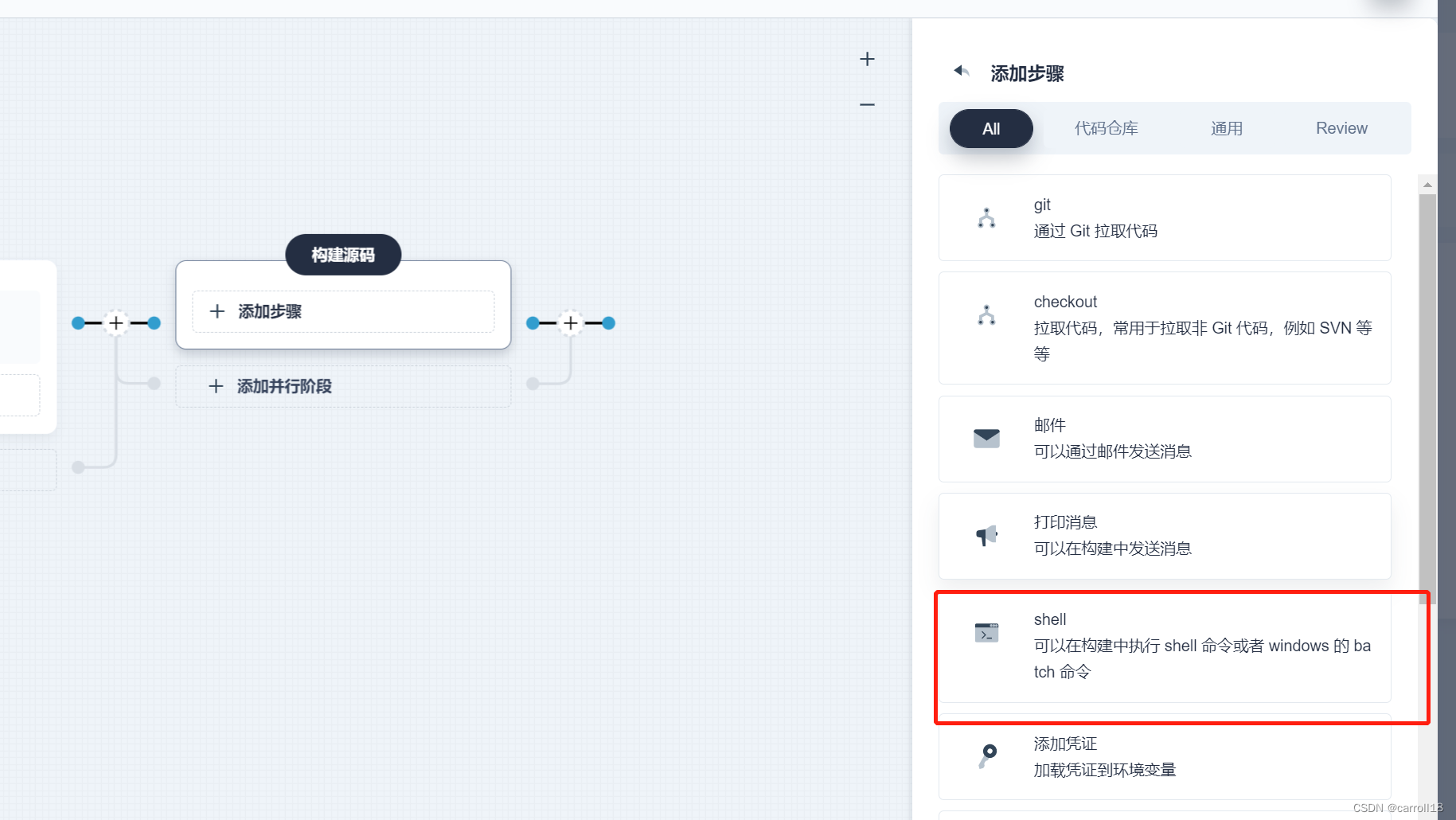

构建源码

mvn clean package -Dmaven.test.skip=true -Pdev

构建镜像

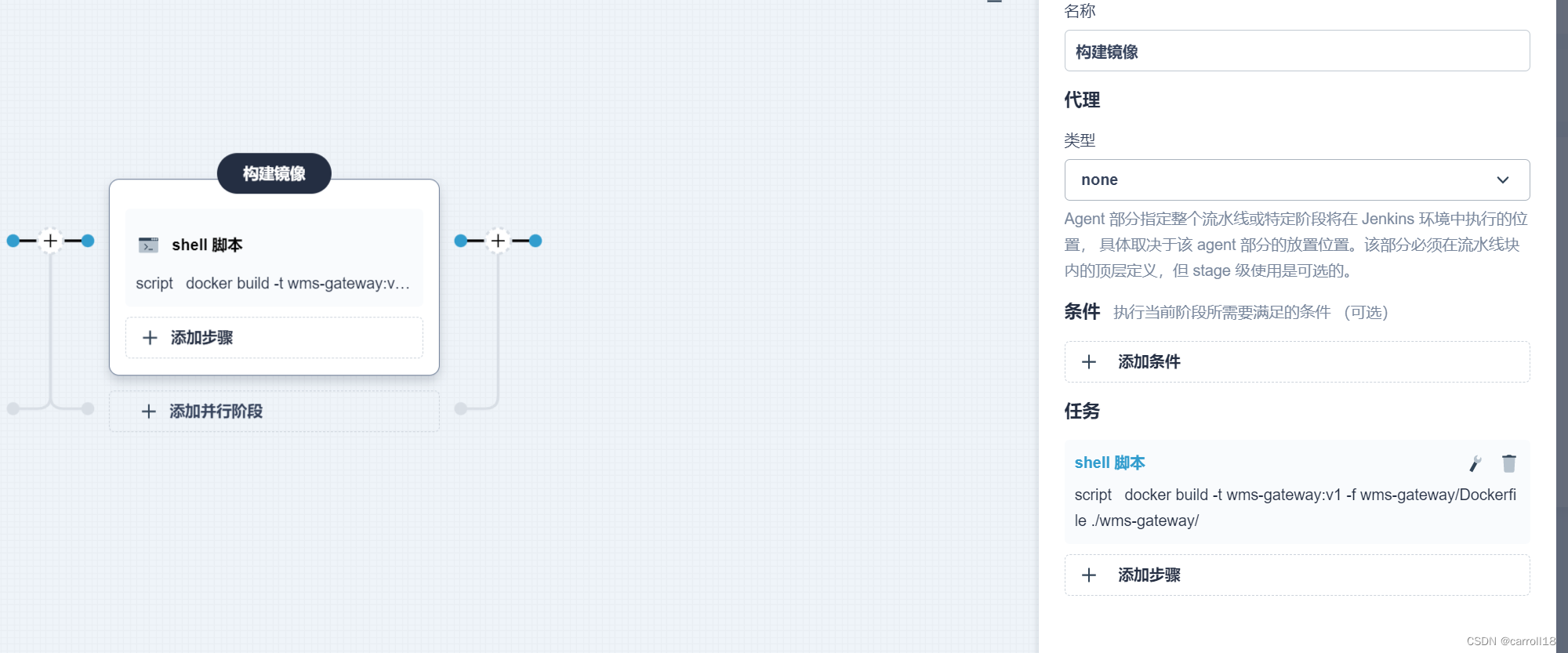

• 点击前一个阶段右侧的加号图标添加一个新的阶段，以构建镜像。

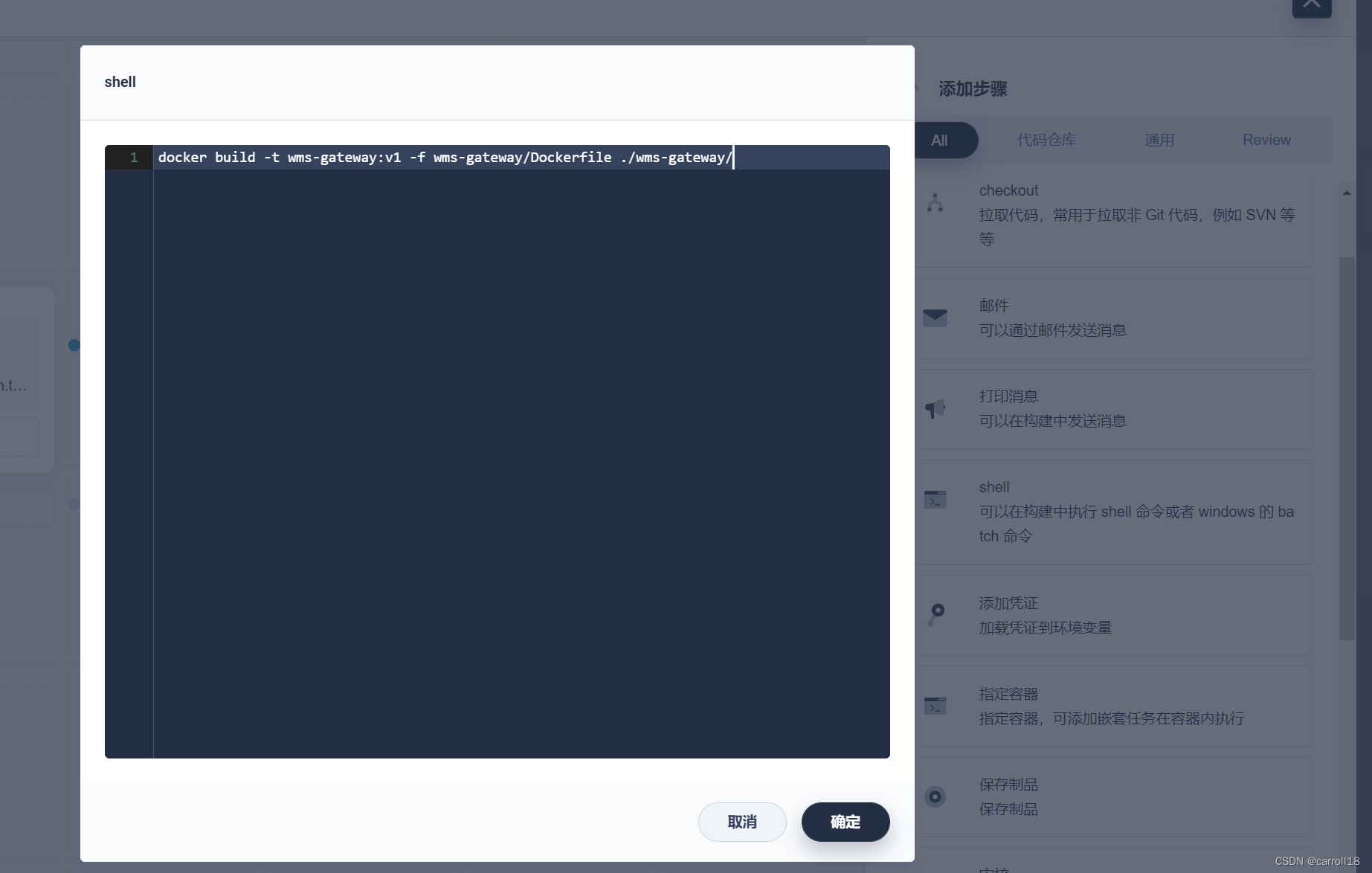

docker build -t wms-gateway:v1 -f wms-gateway/Dockerfile ./wms-gateway/

• 选择添加 添加并行阶段， 重复以上步骤添加其他微服务。

推送镜像

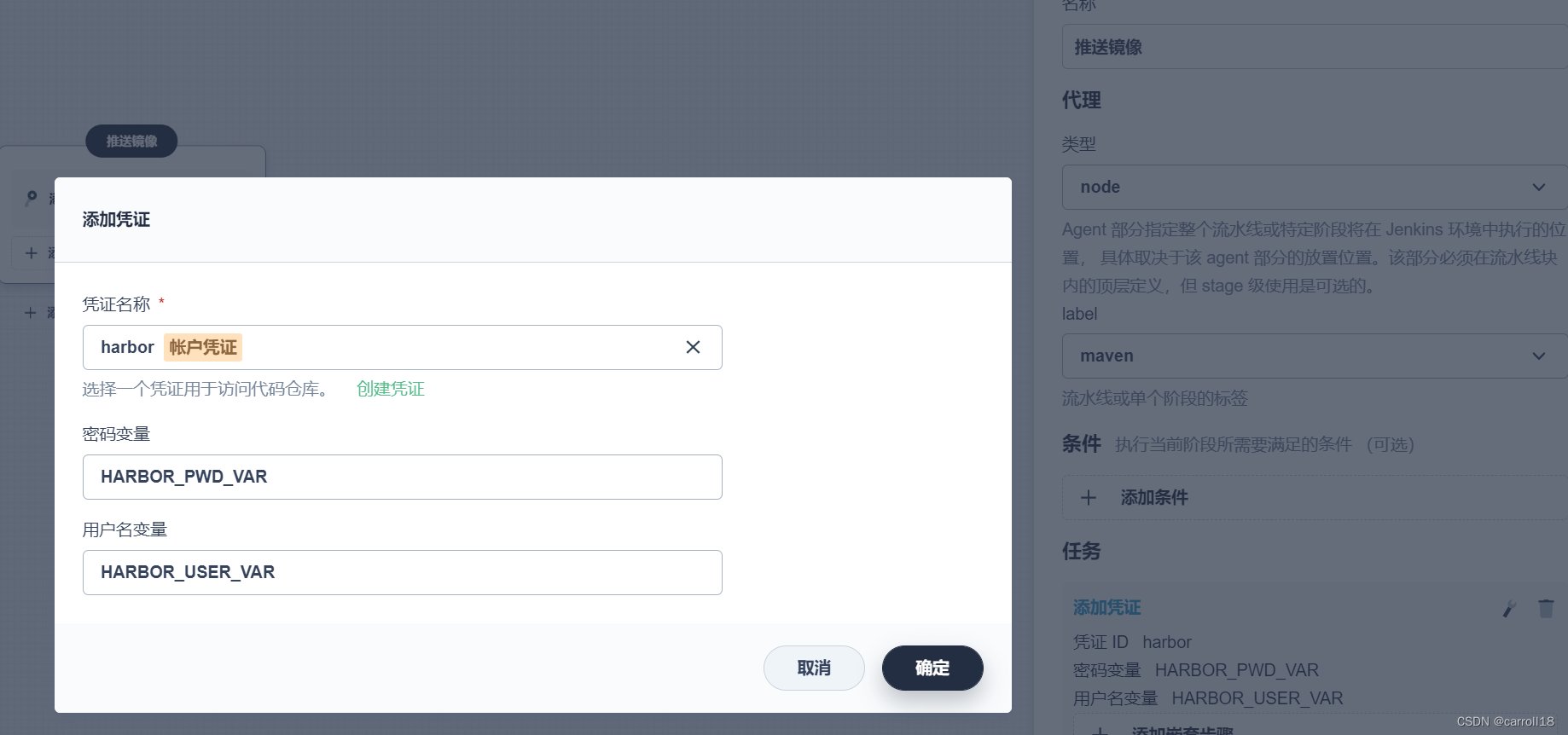

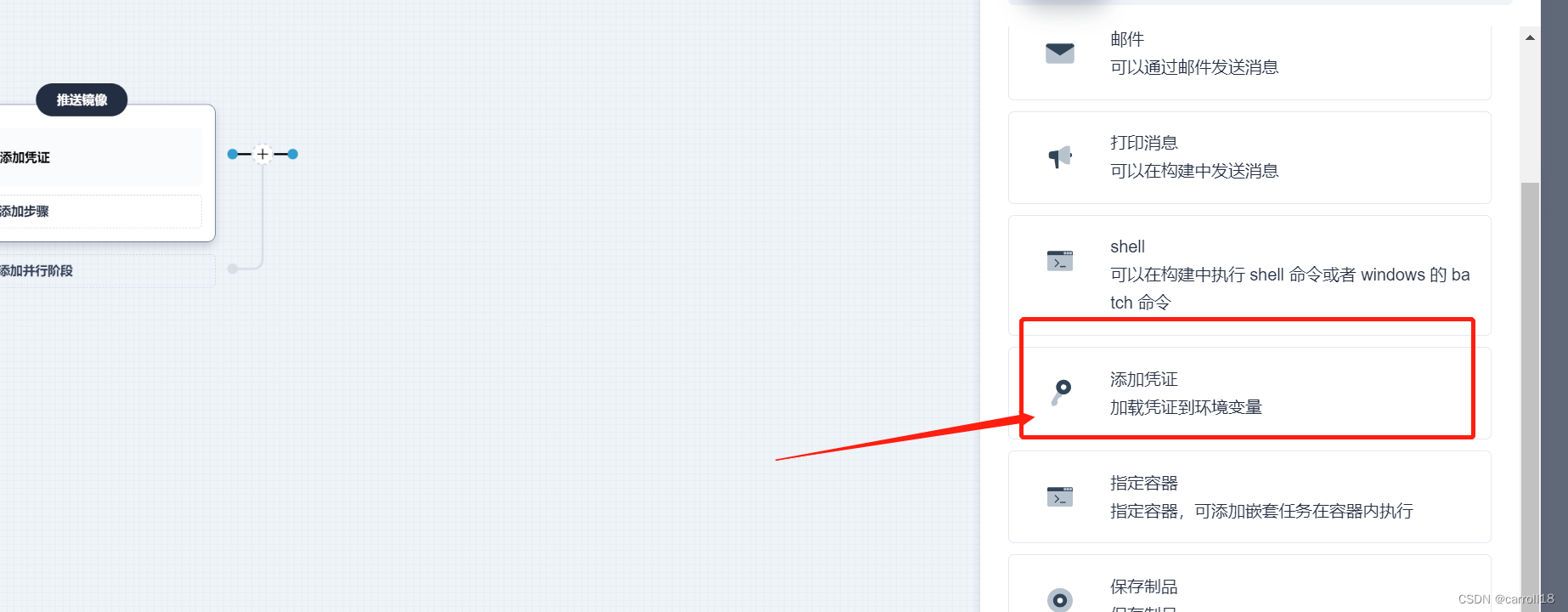

• 点击前一个阶段右侧的加号图标添加一个新的阶段，以推送镜像至Harbor。点击任务下的添加步骤，选择添加凭证。

• 将其填写完成，然后点击确定。
  • 凭证名称：选择您创建的 harbor 凭证。
  • 密码变量：输入 HARBOR_PWD_VAR。
  • 用户名变量：输入 HARBOR_USER_VAR。

出于安全原因，帐户信息在脚本中显示为变量。

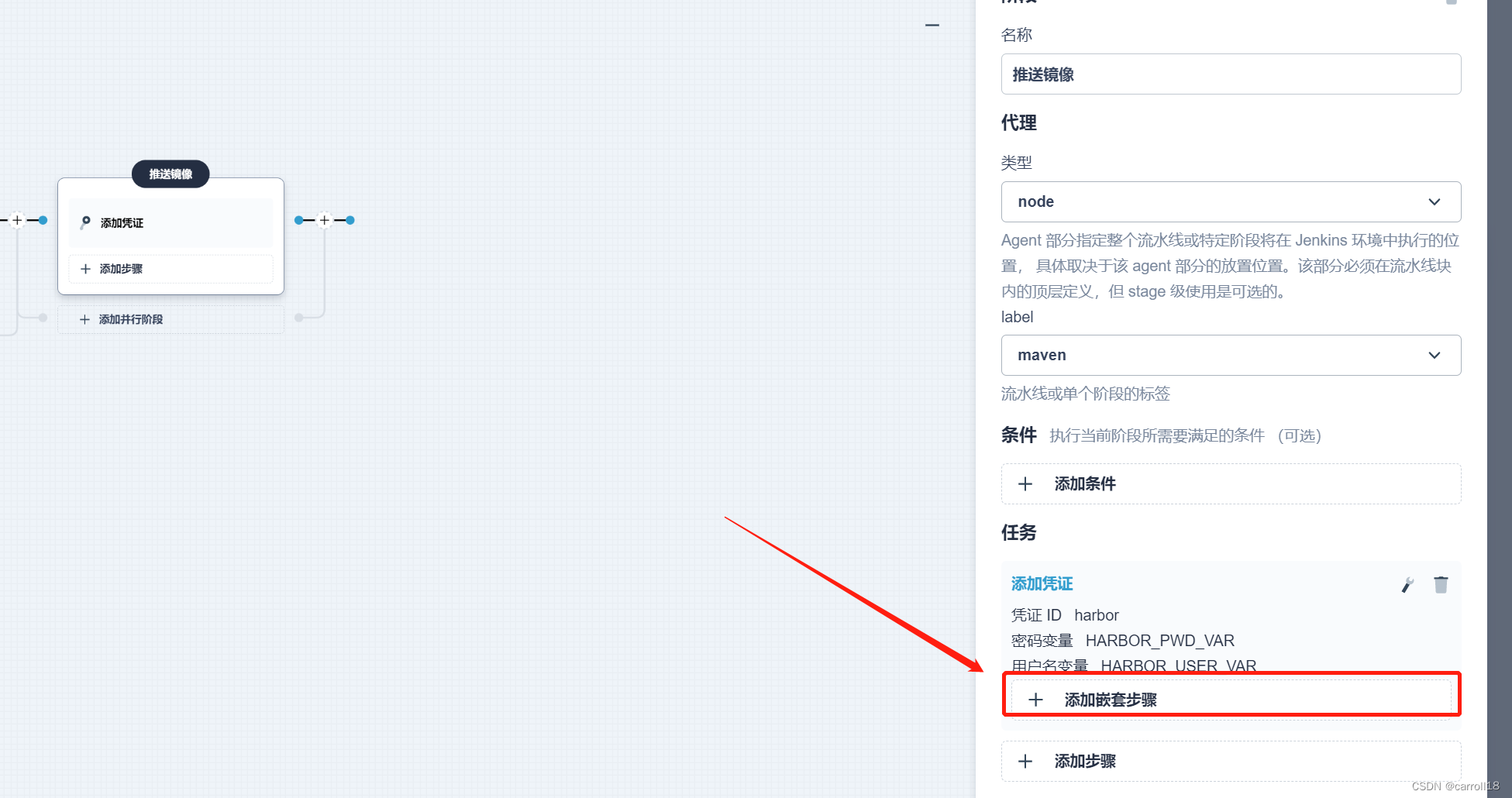

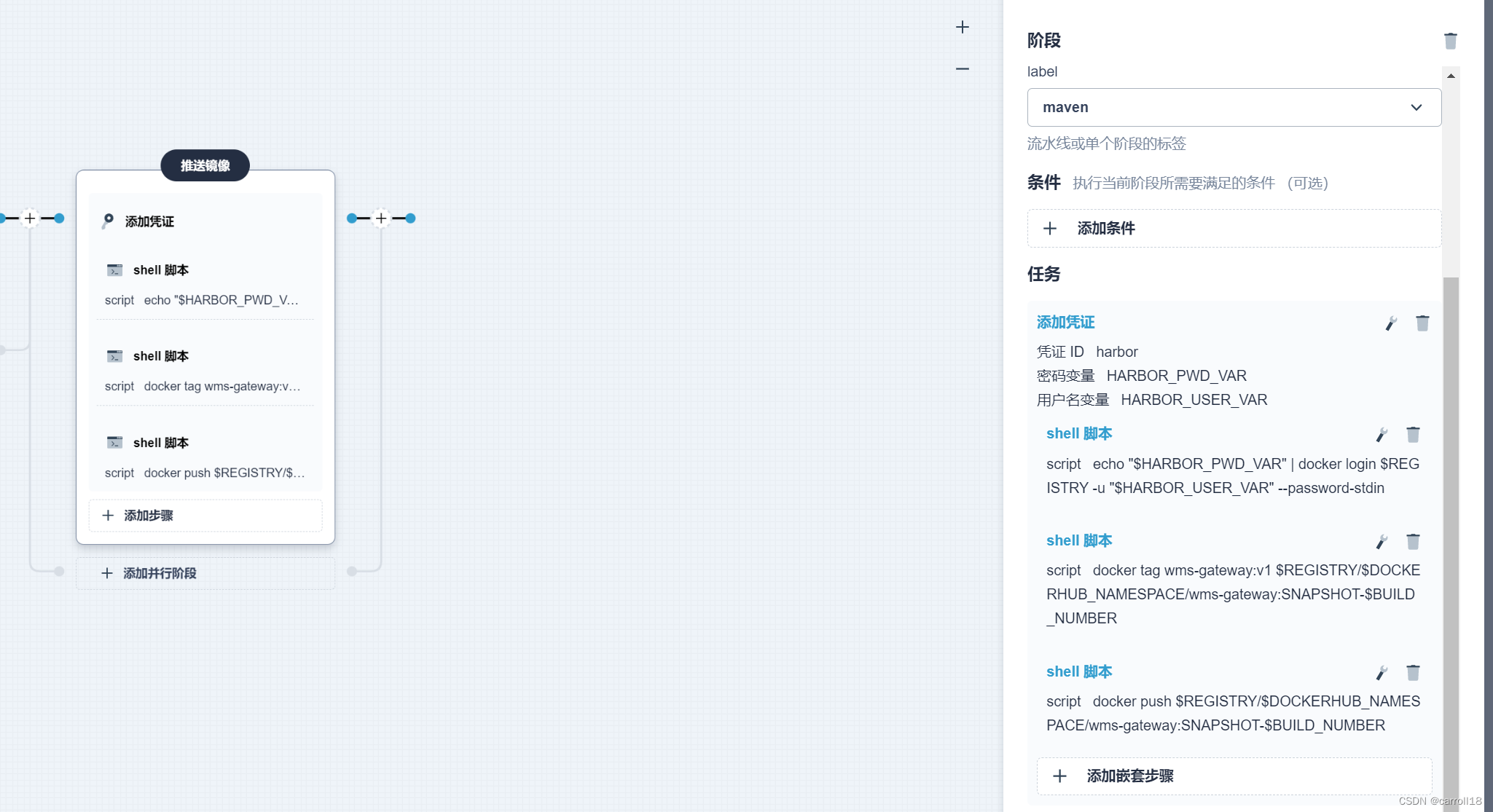

• 点击添加嵌套步骤添加一个嵌套步骤。

• 在列表中选择 shell 并在弹出窗口中输入以下命令，点击确定完成操作。

echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin

• 下面两条命令参考上面命令依次添加输入。

# 镜像打tag
docker tag  wms-gateway:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER
# 推送镜像
docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER

• 选择添加 添加并行阶段， 重复以上步骤添加其他微服务。

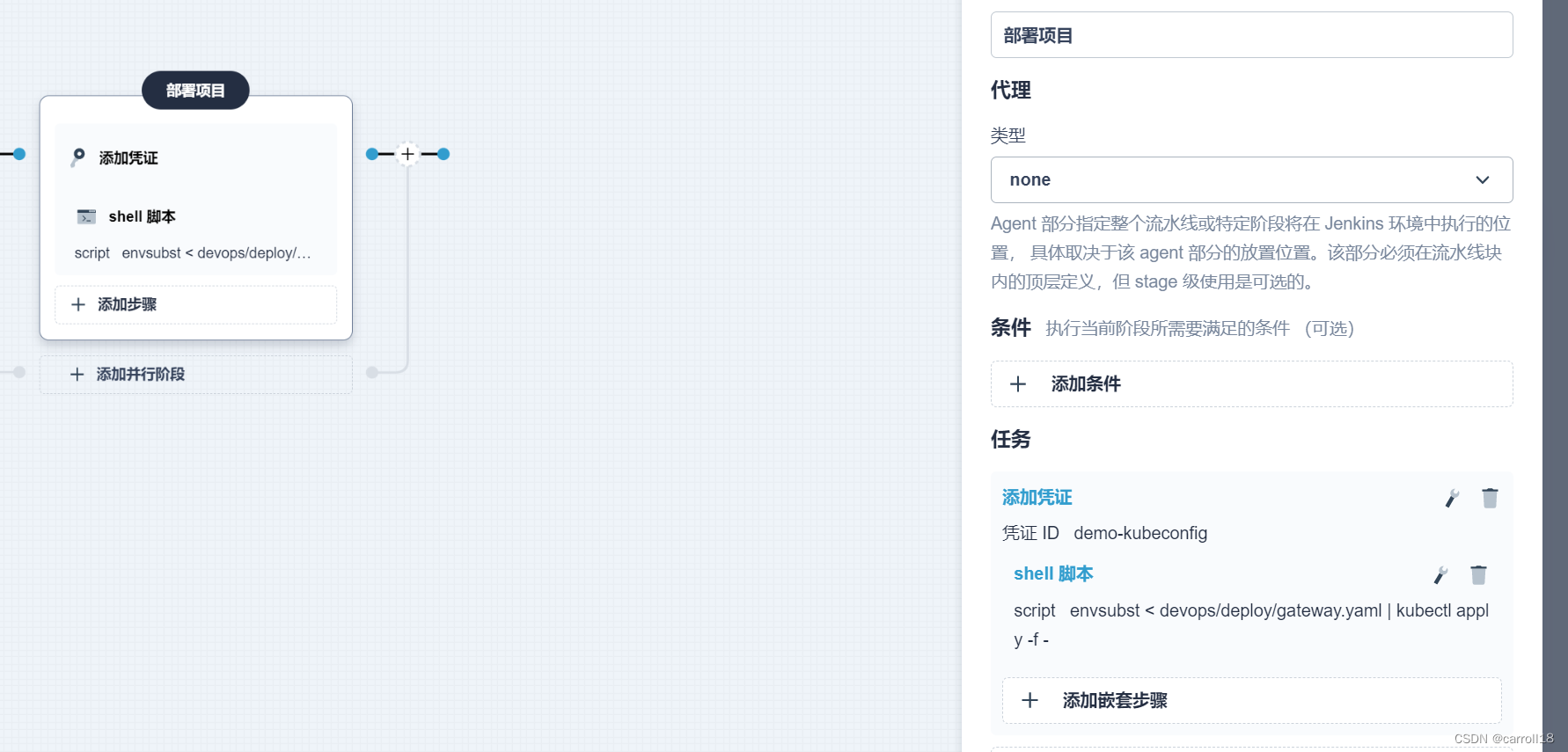

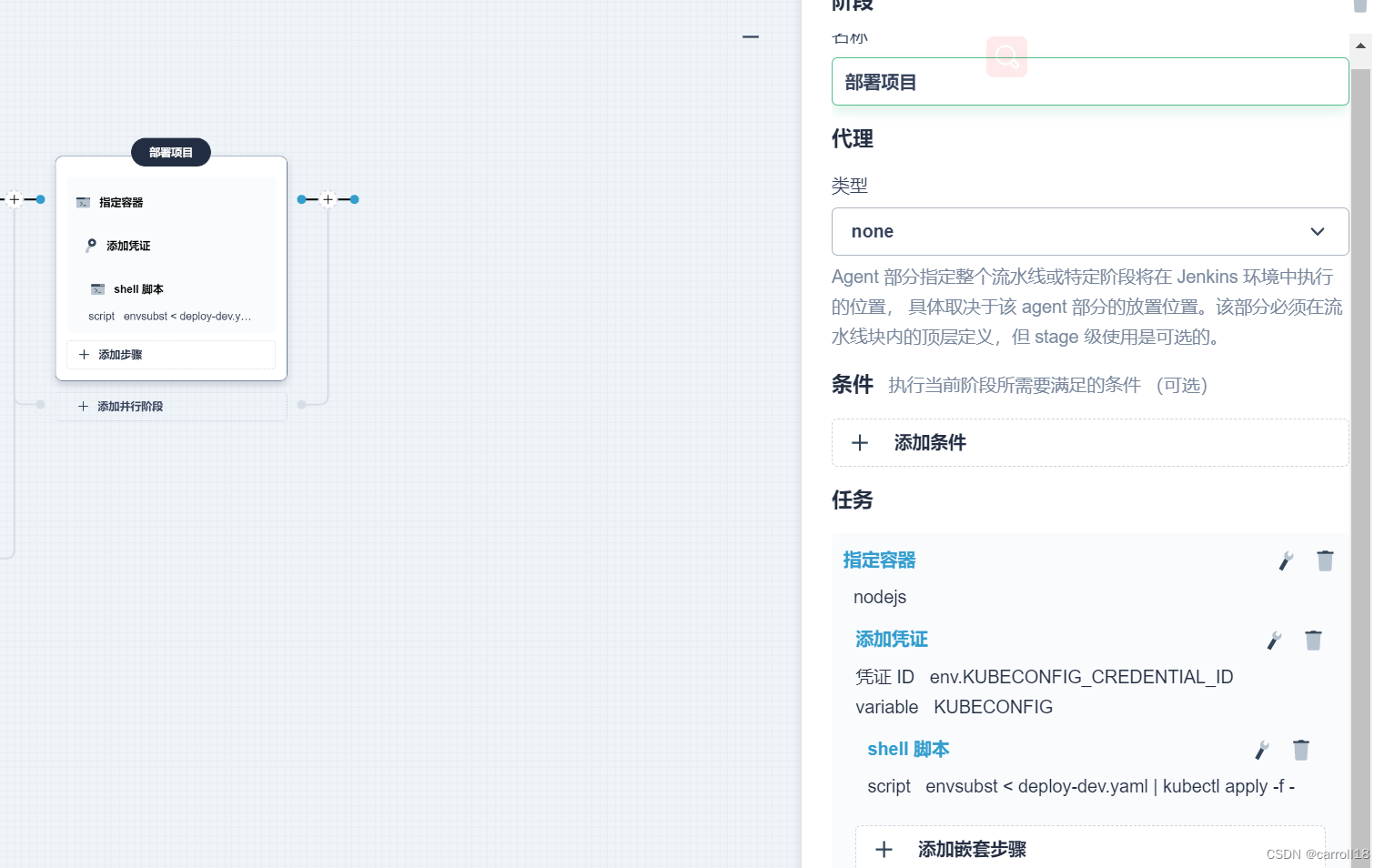

部署项目

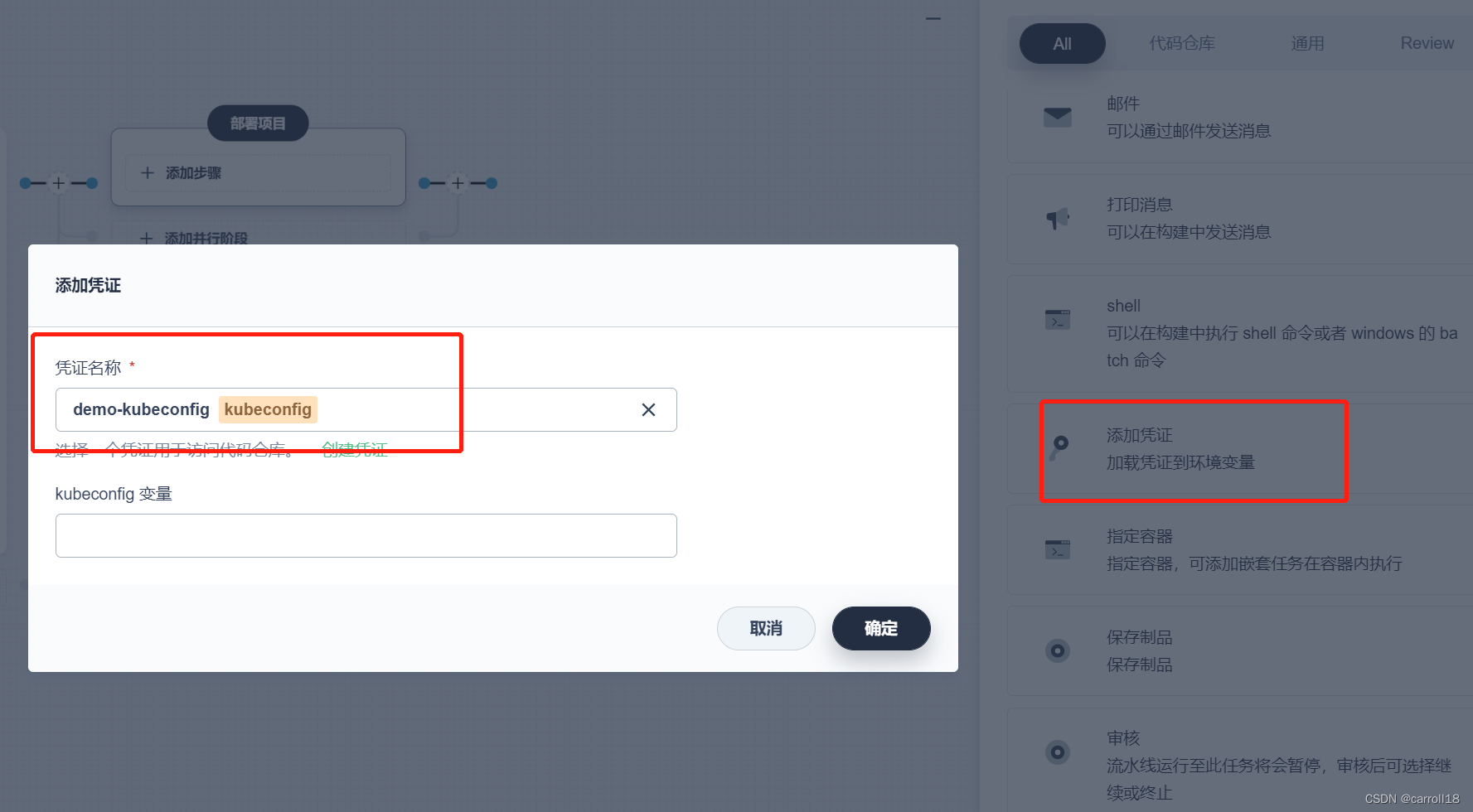

• 添加凭证

• 添加嵌套步骤，执行shell脚本

envsubst < devops/deploy/gateway.yaml | kubectl apply -f -

VUE前端

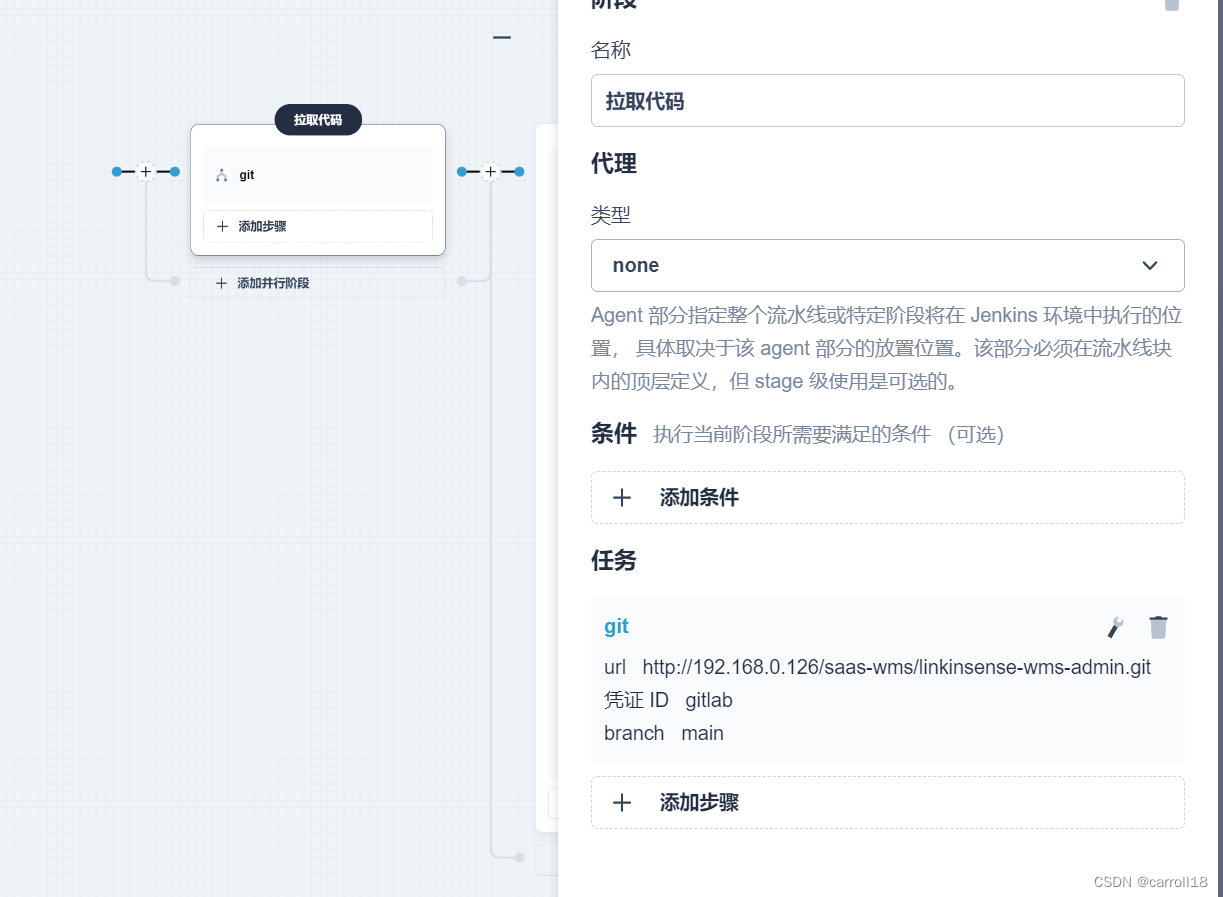

拉取源码

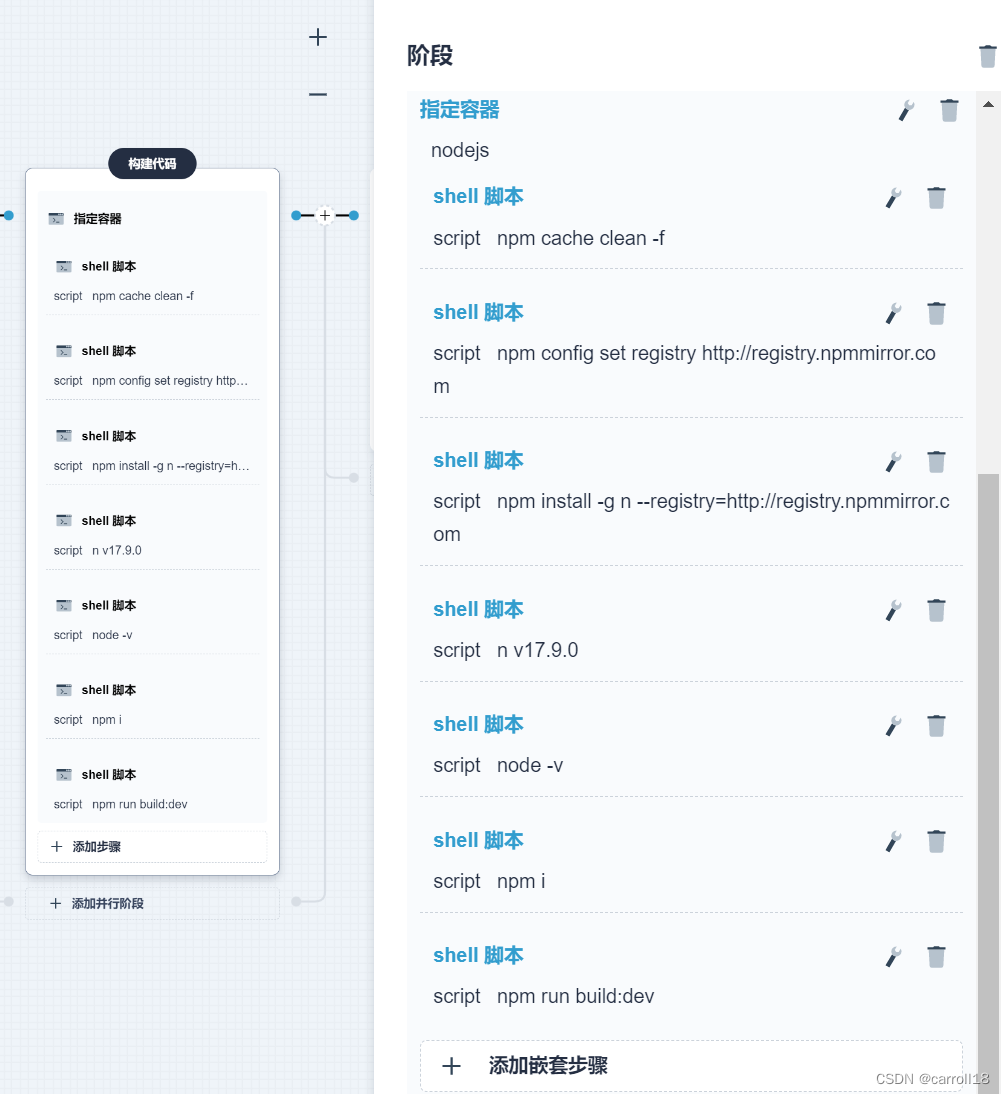

构建源码

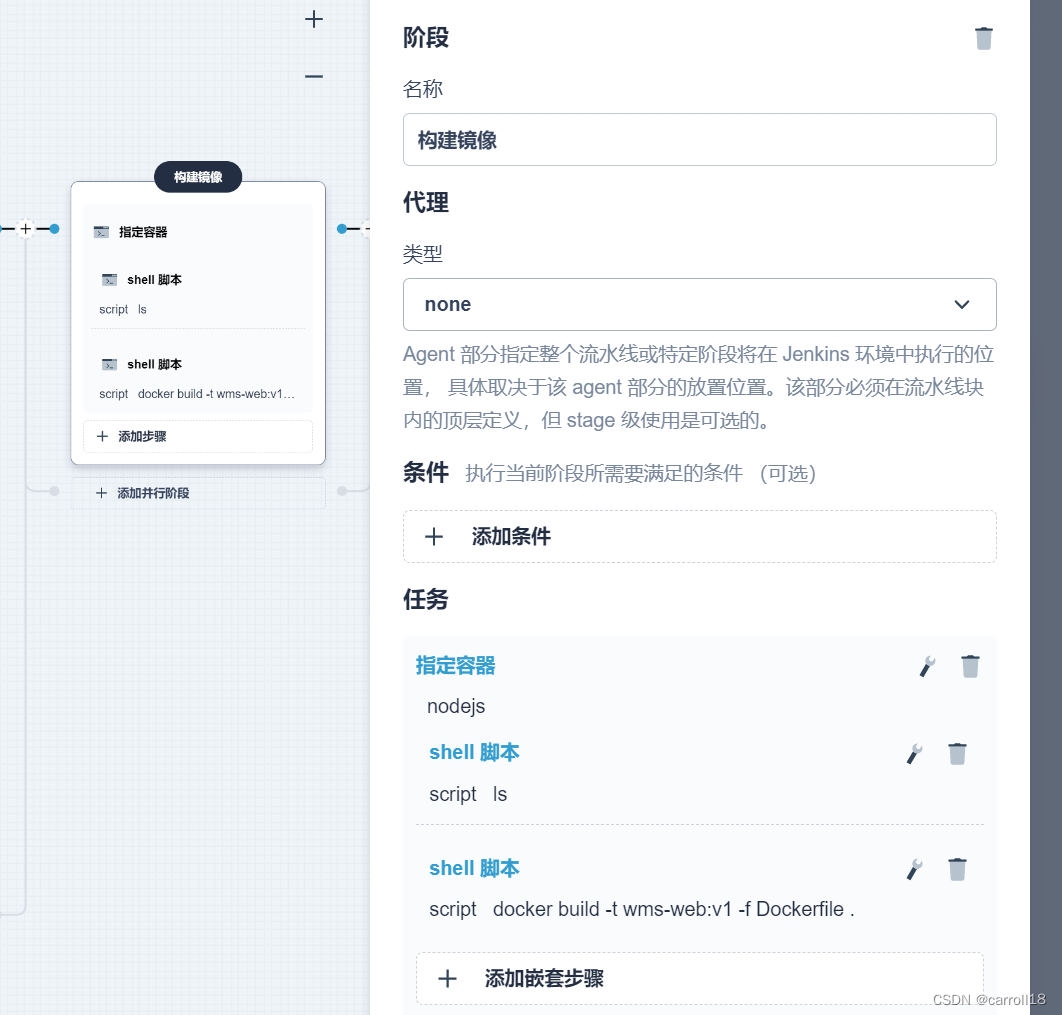

构建镜像

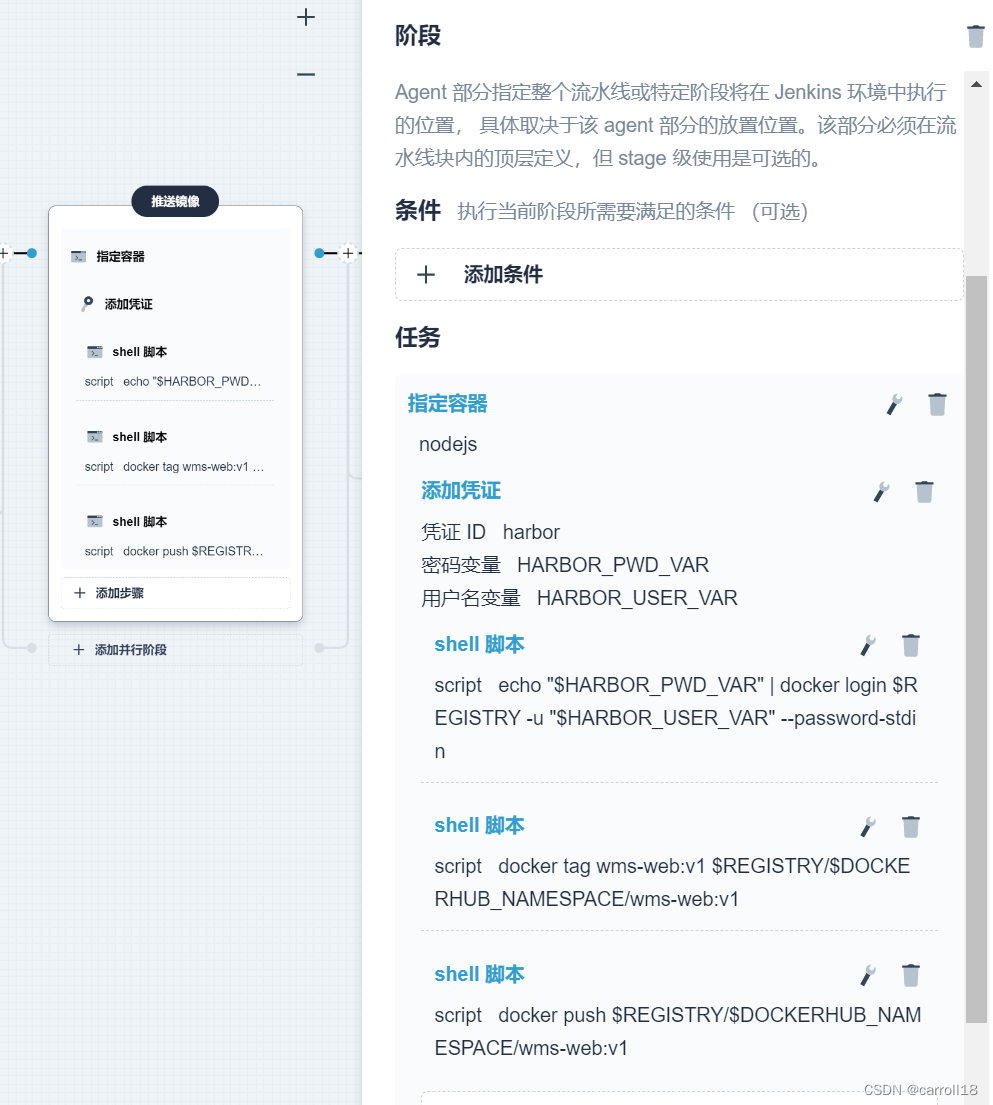

推送镜像

部署项目

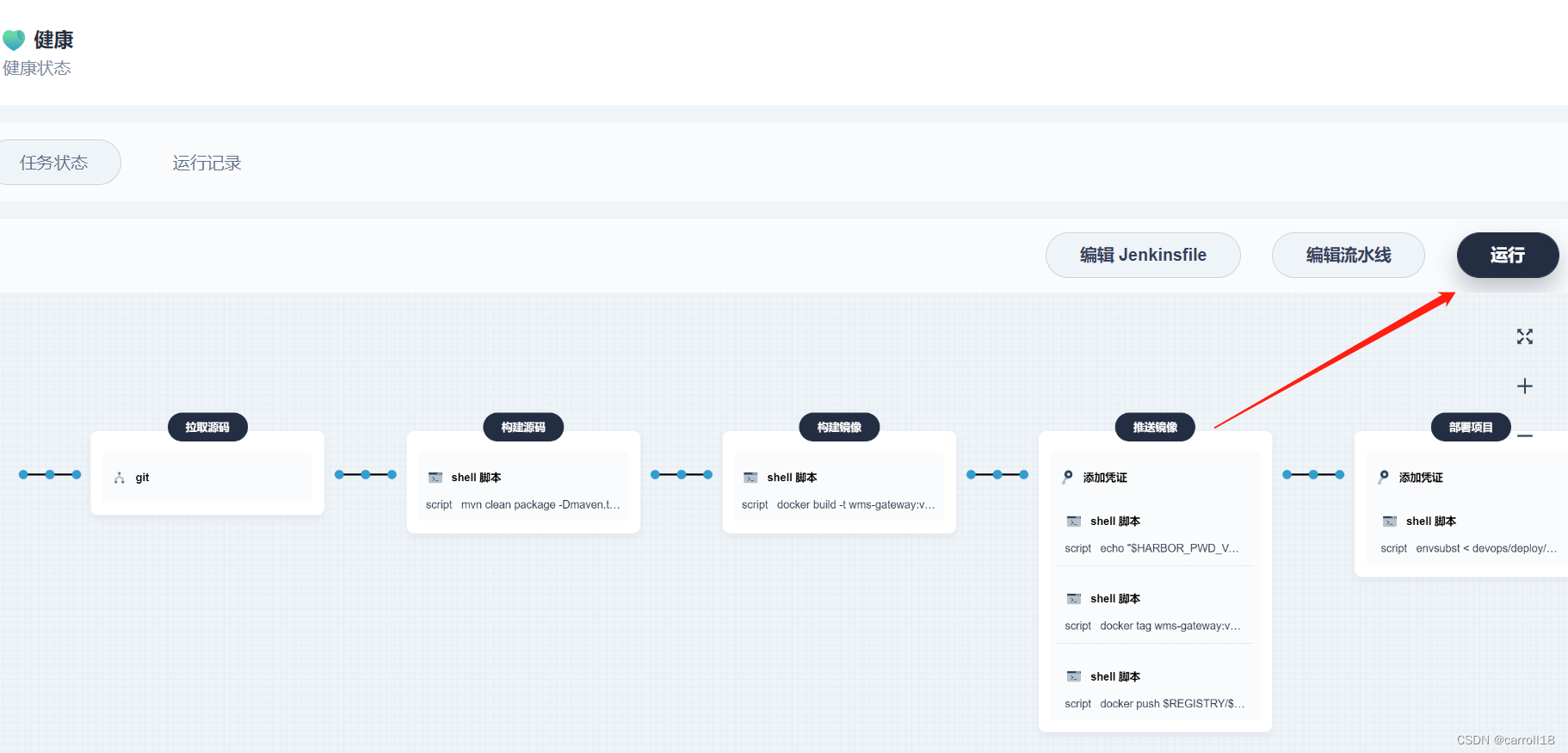

运行流水线

查看流水线详情

• 如果所有配置都成功运行，可以看到所有阶段都已完成。

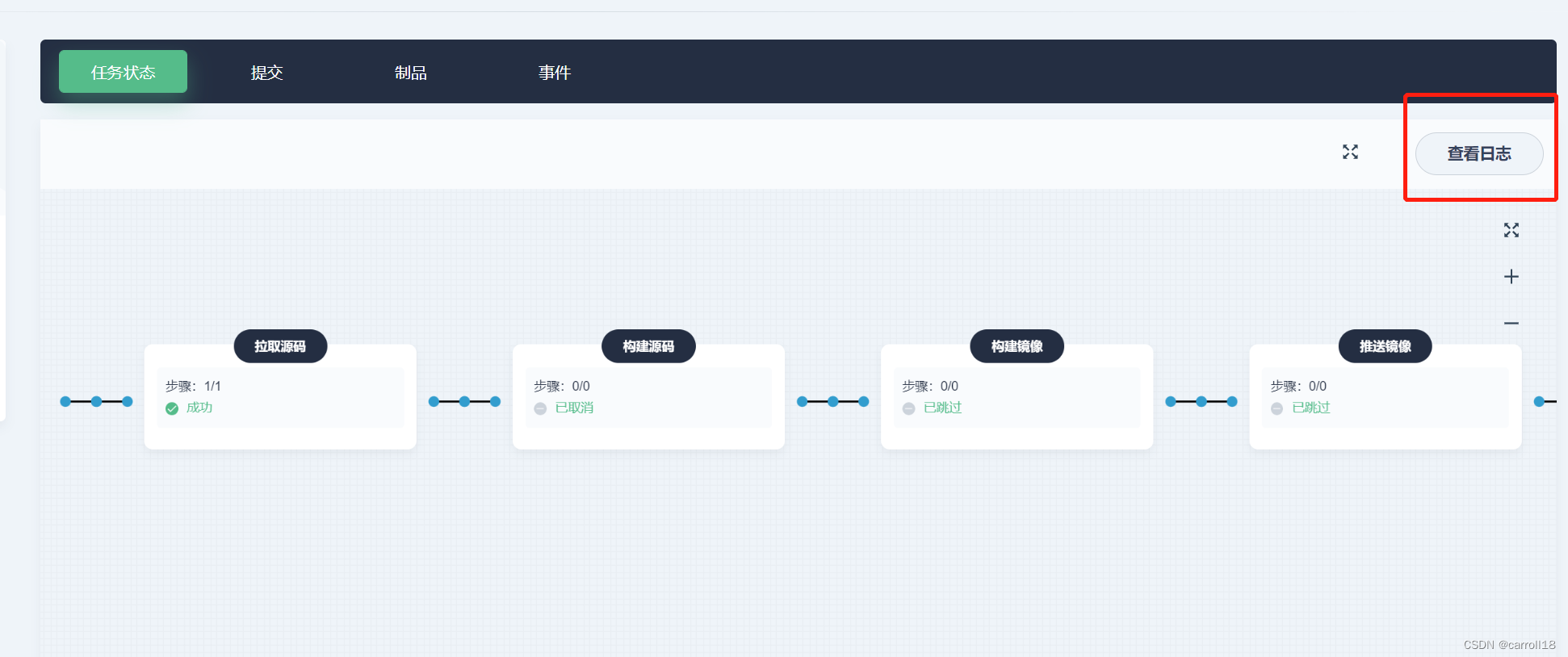

• 在右上角点击查看日志，查看所有日志。点击每个阶段查看其详细日志。您可以根据日志排除故障和问题，也可以将日志下载到本地进行进一步分析。

完整流水线脚本

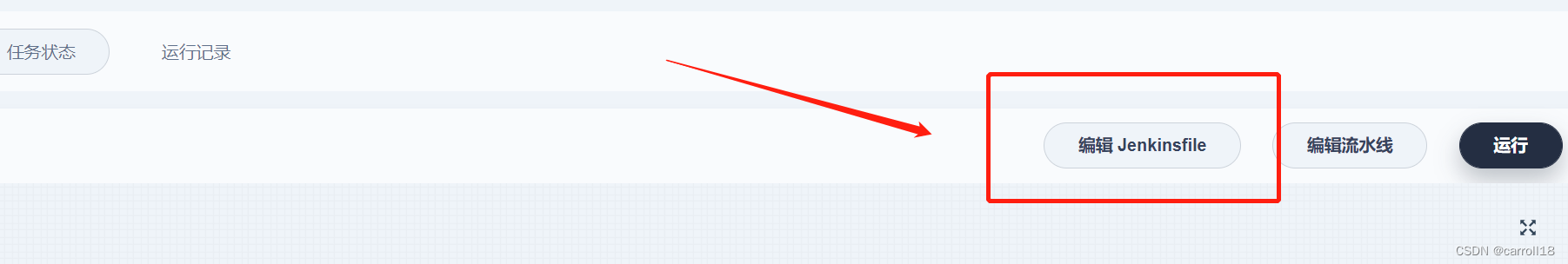

• 可以在这儿把下面的模板填充进去，然后在这个基础上进行修改。

微服务后端

pipeline {agent {node {label 'maven'}}stages {stage('clone code') {agent nonesteps {container('maven') {git(url: 'http://192.168.0.126/saas-wms/linkinsense-wms-public.git', credentialsId: 'gitlab', changelog: true, poll: false, branch: "$env_name")}sh 'ls -al'}}stage('编译 构建代码') {agent nonesteps {container('maven') {sh 'ls'sh 'mvn clean package -Dmaven.test.skip=true -Pdev'}}}stage('default-2') {parallel {stage('构建gateway镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-gateway:v1 -f wms-gateway/Dockerfile ./wms-gateway/'}}}stage('构建auth镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-auth:v1 -f wms-auth/Dockerfile ./wms-auth/'}}}stage('构建admin镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-admin:v1 -f wms-admin/Dockerfile ./wms-admin/'}}}stage('构建warehouse镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-warehouse:v1 -f wms-warehouse/Dockerfile ./wms-warehouse/'}}}stage('构建orders镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-orders:v1 -f wms-orders/Dockerfile ./wms-orders/'}}}stage('构建outbound镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-outbound:v1 -f wms-outbound/Dockerfile ./wms-outbound/'}}}stage('构建log镜像') {agent nonesteps {container('maven') {sh 'ls'sh 'docker build -t wms-log:v1 -f wms-log/Dockerfile ./wms-log/'}}}}}stage('default-3') {parallel {stage('推送gateway镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-gateway:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-gateway:SNAPSHOT-$BUILD_NUMBER '}}}}stage('推送auth镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-auth:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-auth:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-auth:SNAPSHOT-$BUILD_NUMBER '}}}}stage('推送admin镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-admin:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-admin:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-admin:SNAPSHOT-$BUILD_NUMBER '}}}}stage('推送warehouse镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-warehouse:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-warehouse:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-warehouse:SNAPSHOT-$BUILD_NUMBER '}}}}stage('推送orders镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-orders:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-orders:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-orders:SNAPSHOT-$BUILD_NUMBER '}}}}stage('推送outbound镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-outbound:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-outbound:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-outbound:SNAPSHOT-$BUILD_NUMBER '}}}}stage('推送log镜像') {agent nonesteps {container('maven') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-log:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-log:SNAPSHOT-$BUILD_NUMBER 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-log:SNAPSHOT-$BUILD_NUMBER '}}}}}}stage('default-4') {parallel {stage('部署gateway到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId : env.KUBECONFIG_CREDENTIAL_ID ,variable : 'KUBECONFIG' ,)]) {sh 'envsubst < devops/deploy/gateway.yaml | kubectl apply -f -'}}}}stage('部署auth到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {sh 'envsubst < devops/deploy/auth.yaml | kubectl apply -f -'}}}}stage('部署admin到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {sh 'envsubst < devops/deploy/admin.yaml | kubectl apply -f -'}}}}stage('部署warehouse到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {sh 'envsubst < devops/deploy/warehouse.yaml | kubectl apply -f -'}}}}stage('部署orders到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {sh 'envsubst < devops/deploy/orders.yaml | kubectl apply -f -'}}}}stage('部署outbound到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {sh 'envsubst < devops/deploy/outbound.yaml | kubectl apply -f -'}}}}stage('部署log到dev环境') {agent nonesteps {container('maven') {withCredentials([kubeconfigFile(credentialsId: env.KUBECONFIG_CREDENTIAL_ID, variable: 'KUBECONFIG')]) {sh 'envsubst < devops/deploy/log.yaml | kubectl apply -f -'}}}}}}}environment {DOCKER_CREDENTIAL_ID = 'dockerhub-id'GITHUB_CREDENTIAL_ID = 'github-id'KUBECONFIG_CREDENTIAL_ID = 'demo-kubeconfig'REGISTRY = '192.168.0.127:8084'DOCKERHUB_NAMESPACE = 'onlee'GITHUB_ACCOUNT = 'kubesphere'APP_NAME = 'devops-java-sample'}parameters {choice(description: '你需要选择哪条环境进行构建?', name: 'env_name', choices: ["test", "dev", "k8s"])}}

VUE前端

pipeline {agent {node {label 'nodejs'}}stages {stage('拉取代码') {agent nonesteps {git(url: 'http://192.168.0.126/saas-wms/linkinsense-wms-admin.git', credentialsId: 'gitlab', branch: 'main', changelog: true, poll: false)}}stage('构建代码') {agent nonesteps {container('nodejs') {sh 'npm cache clean -f'sh 'npm config set registry http://registry.npmmirror.com'sh 'npm install -g n --registry=http://registry.npmmirror.com'sh 'n v17.9.0'sh 'node -v'sh 'npm i'sh 'npm run build:dev'}}}stage('构建镜像') {agent nonesteps {container('nodejs') {sh 'ls'sh 'docker build -t wms-web:v1 -f  Dockerfile .'}}}stage('推送镜像') {agent nonesteps {container('nodejs') {withCredentials([usernamePassword(credentialsId : 'harbor' ,passwordVariable : 'HARBOR_PWD_VAR' ,usernameVariable : 'HARBOR_USER_VAR' ,)]) {sh 'echo "$HARBOR_PWD_VAR" | docker login $REGISTRY -u "$HARBOR_USER_VAR" --password-stdin'sh 'docker tag  wms-web:v1 $REGISTRY/$DOCKERHUB_NAMESPACE/wms-web:v1 'sh 'docker push  $REGISTRY/$DOCKERHUB_NAMESPACE/wms-web:v1 '}}}}stage('部署项目') {agent nonesteps {container('nodejs') {withCredentials([kubeconfigFile(credentialsId : env.KUBECONFIG_CREDENTIAL_ID ,variable : 'KUBECONFIG' ,)]) {sh 'envsubst < deploy-dev.yaml | kubectl apply -f -'}}}}}environment {DOCKER_CREDENTIAL_ID = 'dockerhub-id'GITHUB_CREDENTIAL_ID = 'github-id'KUBECONFIG_CREDENTIAL_ID = 'demo-kubeconfig'REGISTRY = '192.168.0.127:8084'DOCKERHUB_NAMESPACE = 'onlee'GITHUB_ACCOUNT = 'kubesphere'APP_NAME = 'devops-java-sample'}}

参考

• KubeSphere 文档
