硬件准备

ADSP-EDU-BF533：BF533开发板
AD-HP530ICE：ADI DSP仿真器

软件准备

Visual DSP++软件

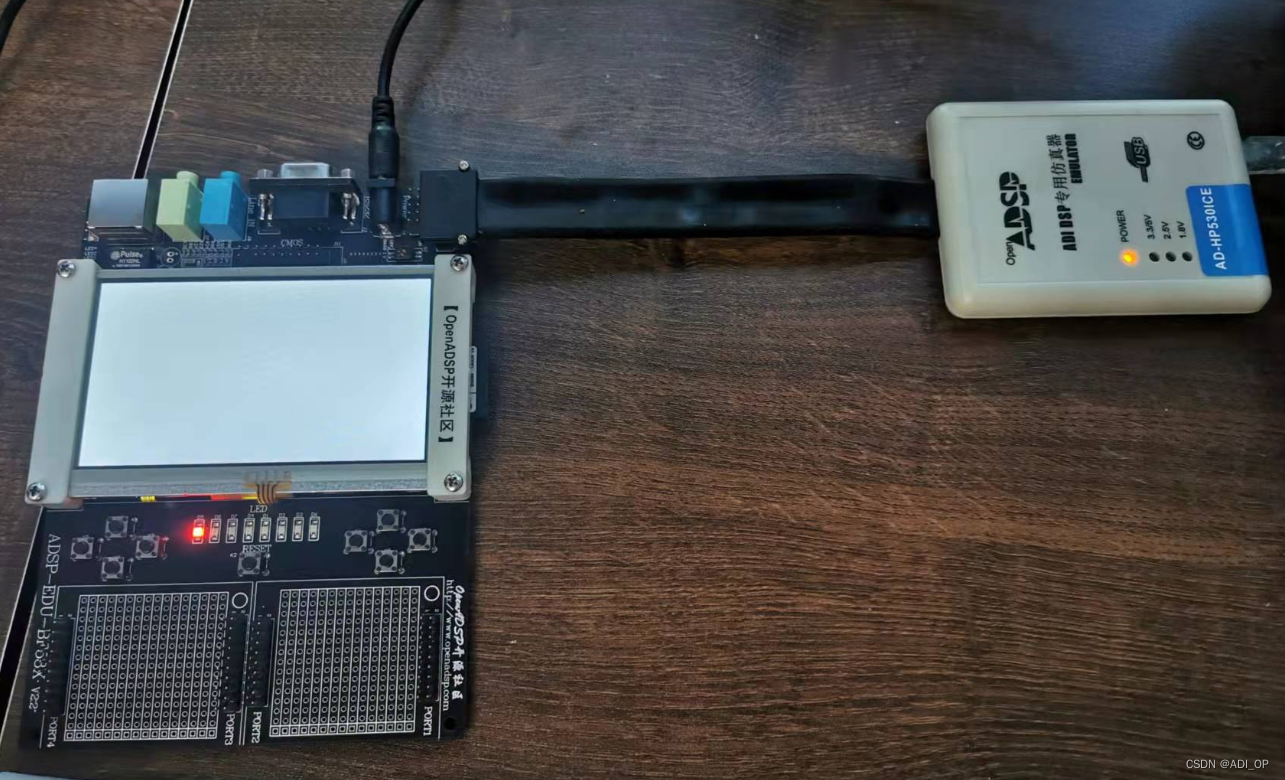

硬件链接

功能介绍

ADSP上的LDF（Linker Description Files）连接器描述文件是处理器用来进行资源分配的文件，通过对LDF文件的修改，可以分配自己需要的空间片断。通常情况下，不需要对LDF文件进行修改，通过简单指令即可使用LDF文件分配的空间，本章介绍一下如何通过LDF文件指定代码使用内存。

LDF 文件的生成

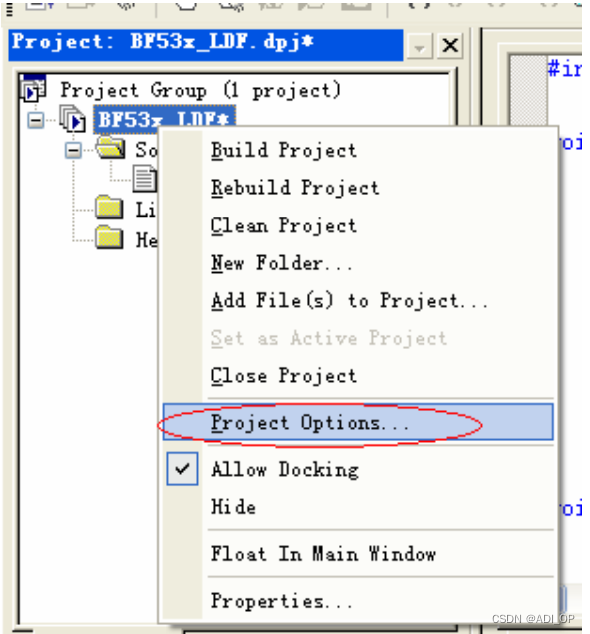

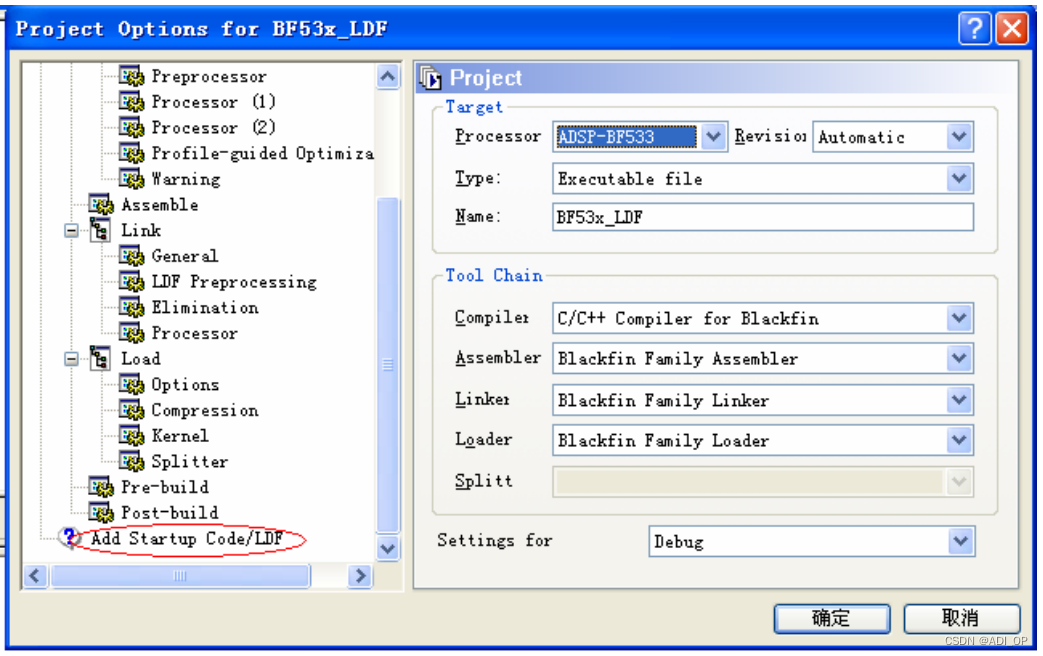

用 Visual DSP++ 软件，连接好板卡，打开要添加 LDF 文件的工程，在工程名上按鼠标右键，选择“工程选项”。

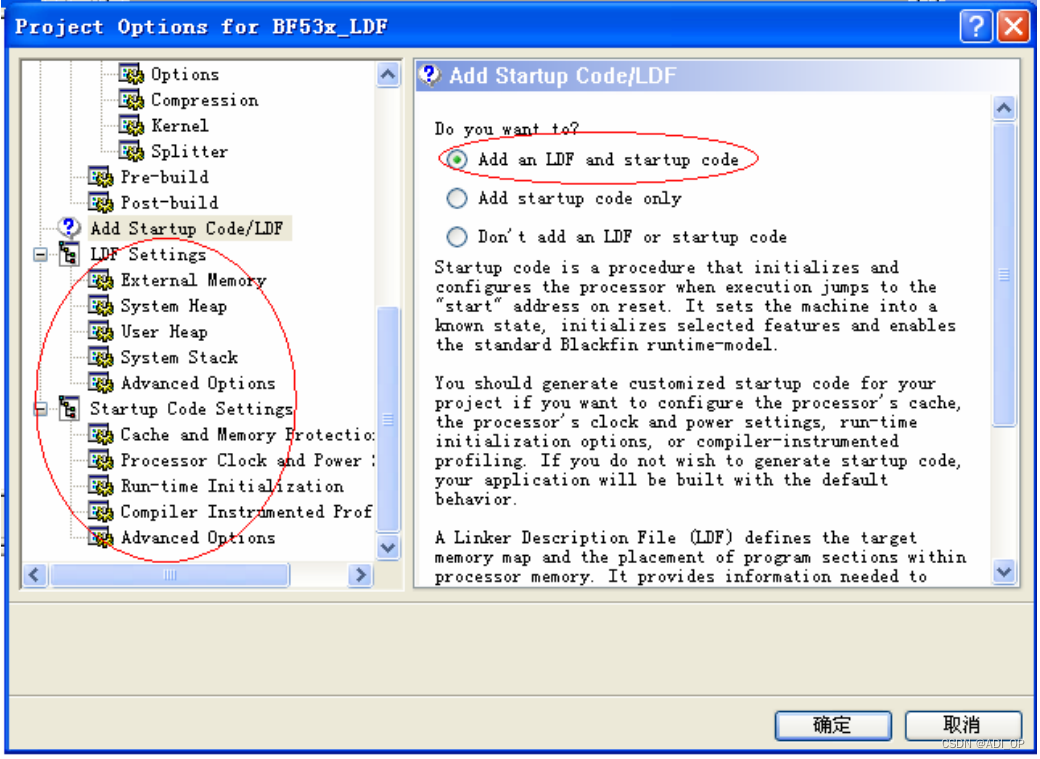

在弹出窗口中选择“add Startup Code/LDF”

选择“Add an LDF and startup code”后，在左边窗口会出现关于 LDF 的选项操作。

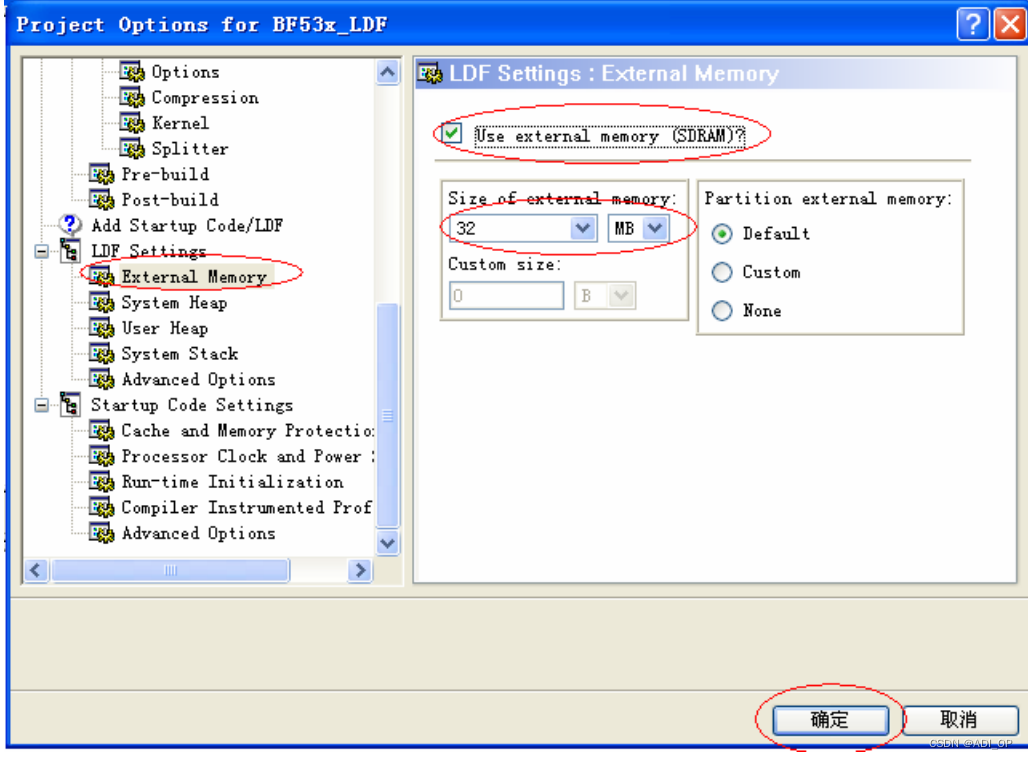

如图，把使用外部 SDRAM 选项勾上，选择与板卡 SDRAM 容量匹配的选项，ADSP-EDU-BF533 板卡的 SDRAM容量为 32MB。选好后点“确定”。

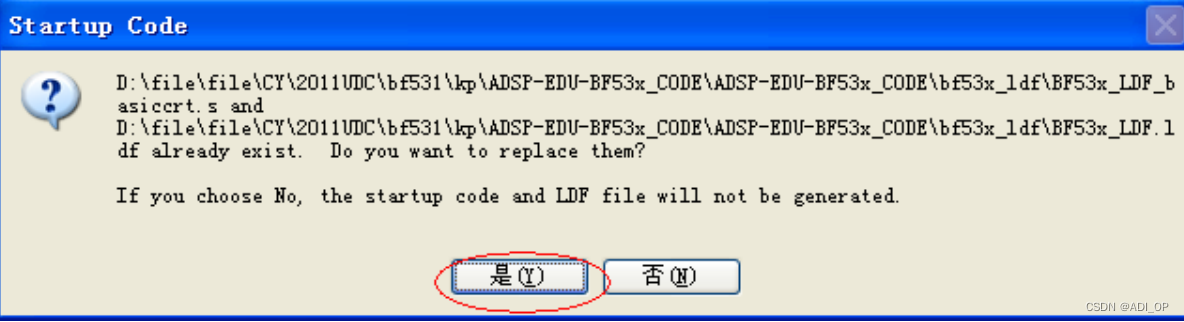

在弹出的选择框上选择“是”

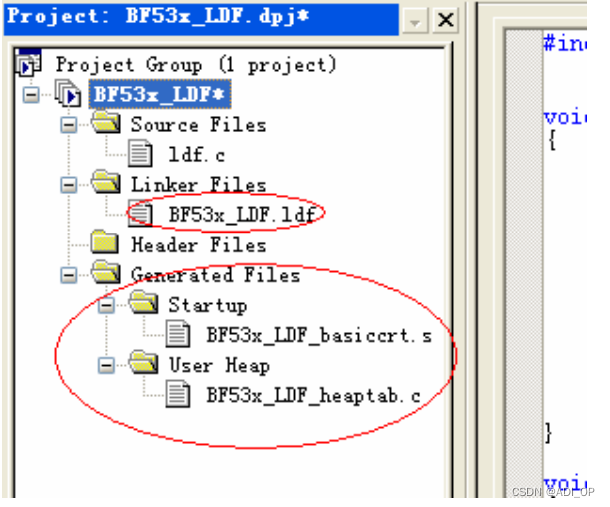

在工程里会自动添加 LDF 及其相关文件

LDF 文件说明

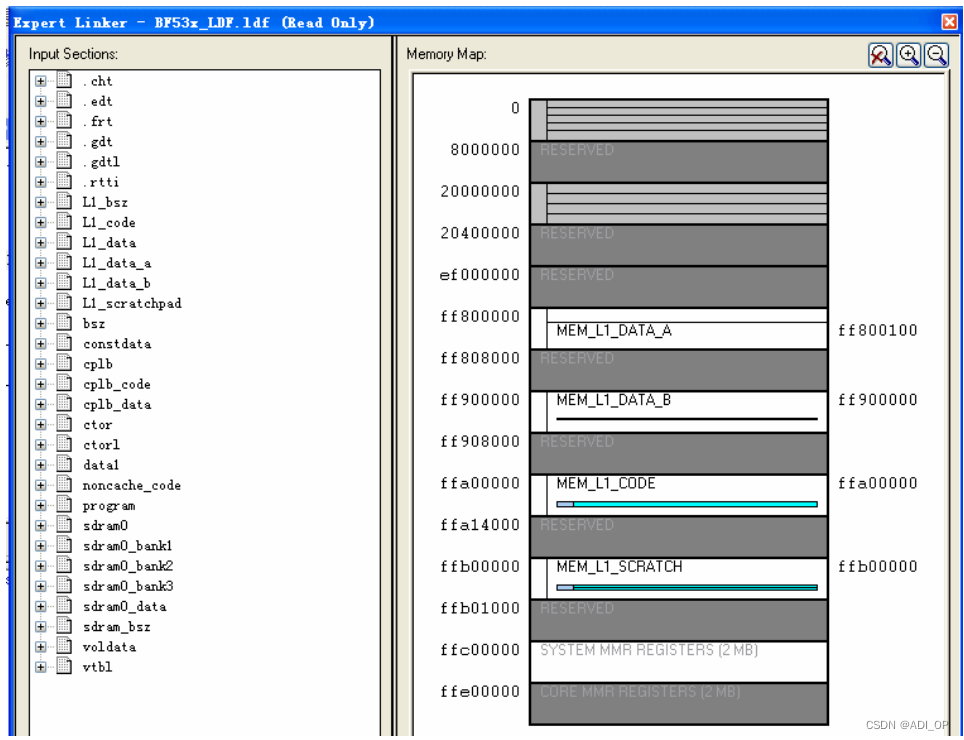

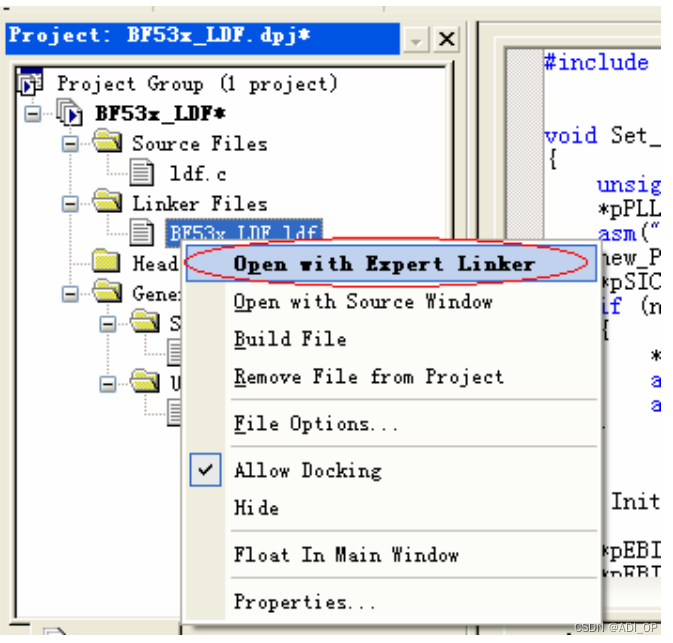

使用图形打开，在 LDF 文件上进行双击鼠标左键，或者按右键在弹出菜单中按下图选择，会弹出 LDF 文件的图形界面。

图形界面分左右两个窗口，左边为 LDF 文件分配的空间片断的标识符。右边为 DSP 整个空间的分配地址和使用情况。从左边的标识符中可以看到 SDRAM 区域分为 sdram0,sdram0_bank1, sdram0_bank2, sdram0_bank3 等区域，如果要使用 SDRAM 的空间，就可以通过这些描述符来定义。

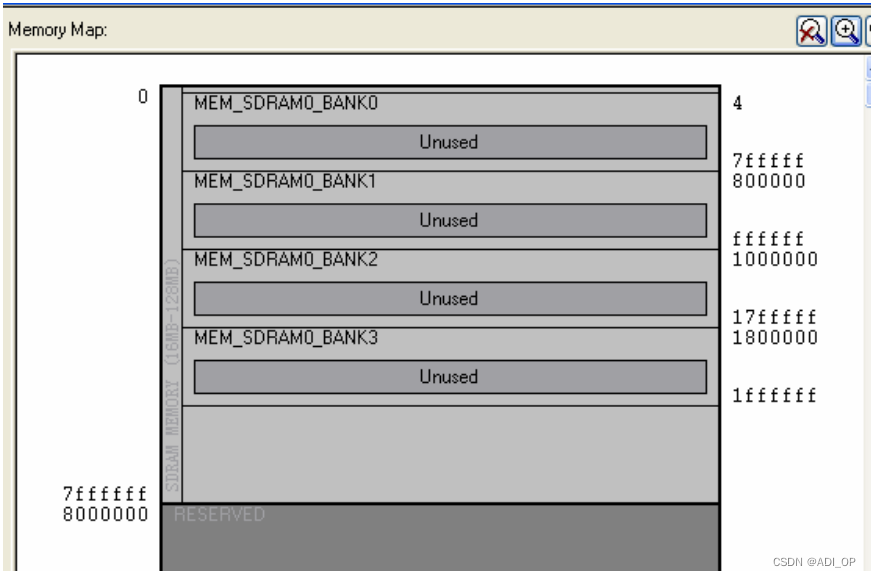

可以点击右上角放大按钮，将内存分布放大，观察当前内存使用情况。

使用代码打开

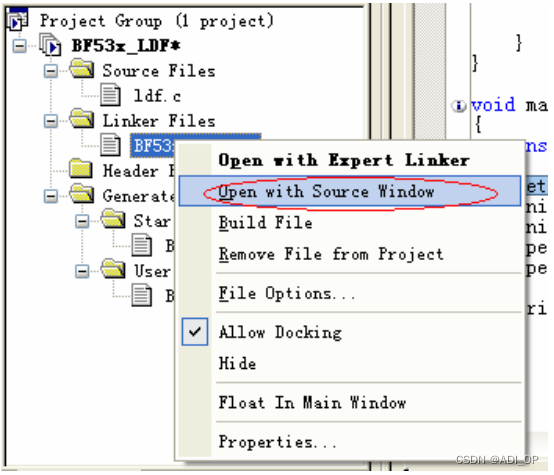

在 LDF 文件上按右键在弹出菜单中按下图选择，会以代码方式打开文件。

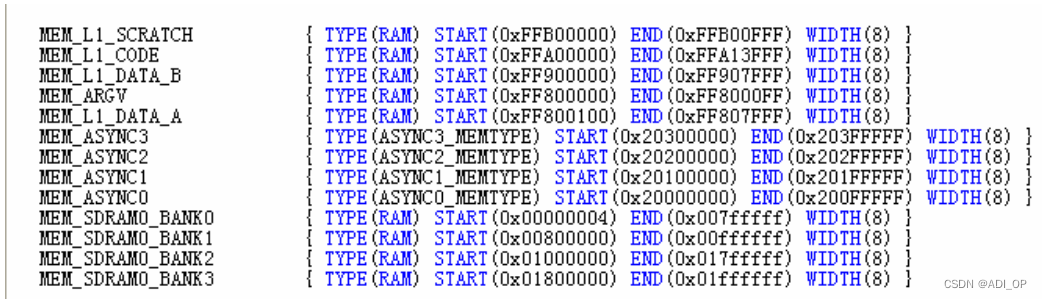

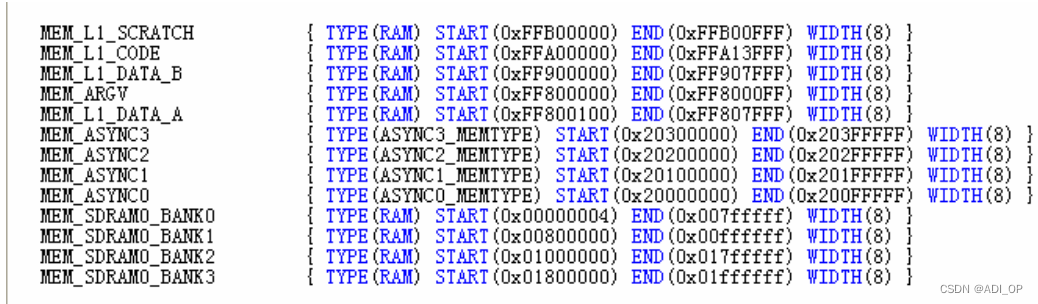

在代码中，可以找到如下图代码，该代码是指定 DSP 所使用空间的大小分配表，可以根据需要修改其空间分配的大小。

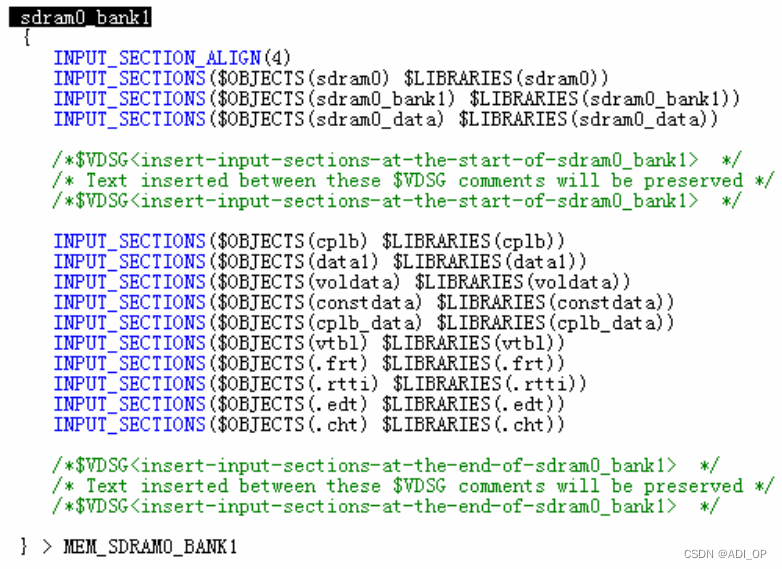

搜索“MEM_SDRAM0_BANK1”，可以找到如下代码，该代码中调用了很多库函数，来定义空间功能，最后对该空间片断做了标识符映射，其标识符为“sdram0_bank1”，通过调用该标识符，可以使用该空间。如果自己定义一个
空间片断，可以在上面的空间地址中定义一个空间片断的地址区域，注意不要使空间重复，然后复制下面的代码，建立一个自定义空间的功能描述，修改为自己定义的描述符即可。

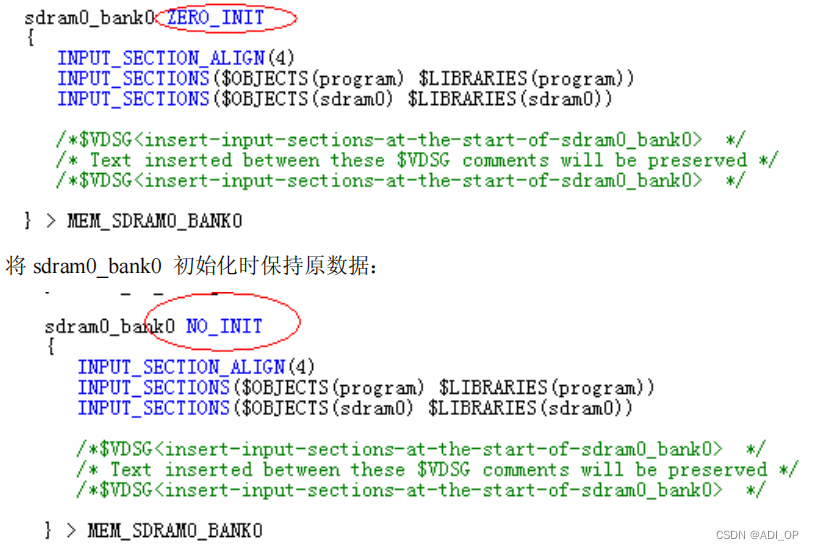

在 LDF 文件定义空间时，常在空间片断描述符后面看到“ZERO_INIT”标志，该标志表示在编译代码时，将该段空间清为 0，也可以不对该空间操作，其标识符写作“NO_INIT” 将 sdram0_bank0 初始化时数据清为 0：

在正常使用时，原则上不建议大家来修改 LDF 的代码，以免因为 LDF 文件问题，为开发后期来带麻烦。

如何使用 LDF 文件定义的空间

要在代码中使用 LDF 文件定义的空间，可以通过“section(“ *** ”)”指令来定义，“***”代表空间片断标识符，即用图形界面打开，在左边窗口中看到的空间片断名称。

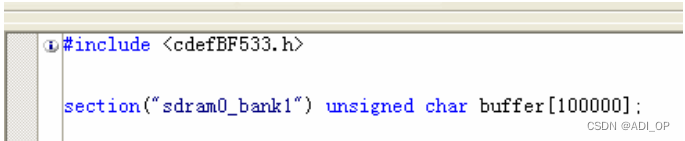

如定义一个数组“buffer[10000]”,将其放到“sdram0_bank1”的空间地址中,可以定义如下：

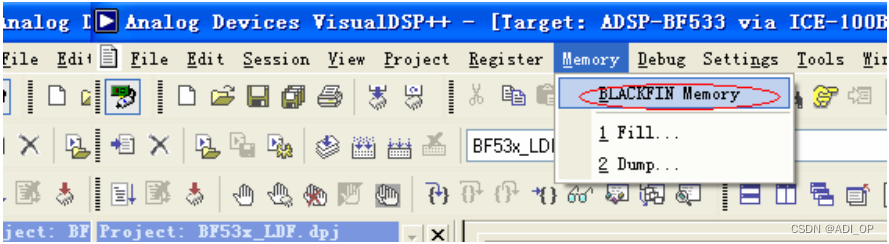

在 VDSP 软件上，打开 memory 查看窗口

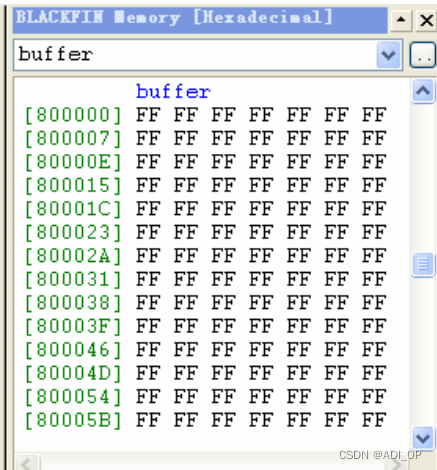

在窗口中输入定义的数组名称，按“回车”键，找到内存中该数组定义的位置。

从上图中可以看到，buffer 这个数组被定义在了 0x800000 这个地址区域，通过下图可以看出，这个地址位于sdram0_bank1 的起始地址。

除了将一个数组定义在指定的空间片断，还可以指定一个函数，定义在指定的片断，其定义方法是在函数前面加入定义使用空间的指令。

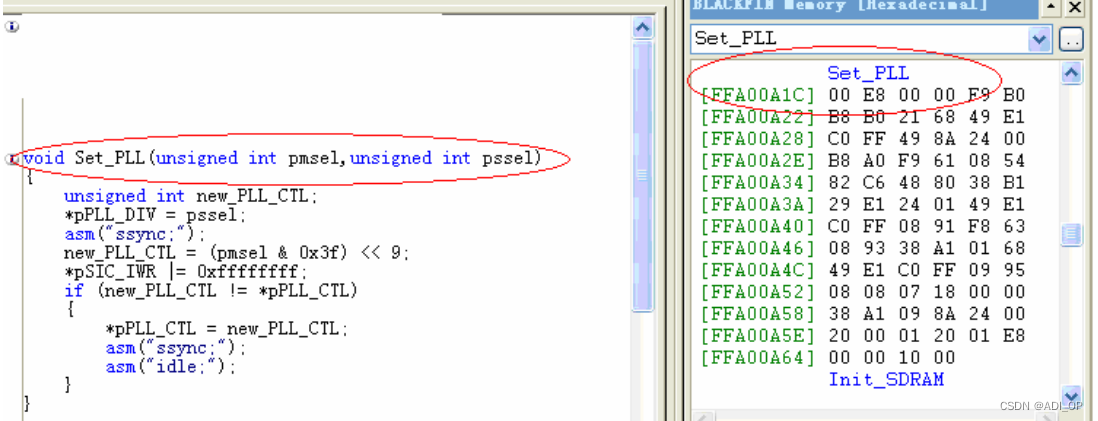

通过 memory 查看器，可以看到在默认情况下，“Set_PLL” 函数是定义在地址 0xffa00a1c 地址，该代码断位于“L1_CODE”地址。

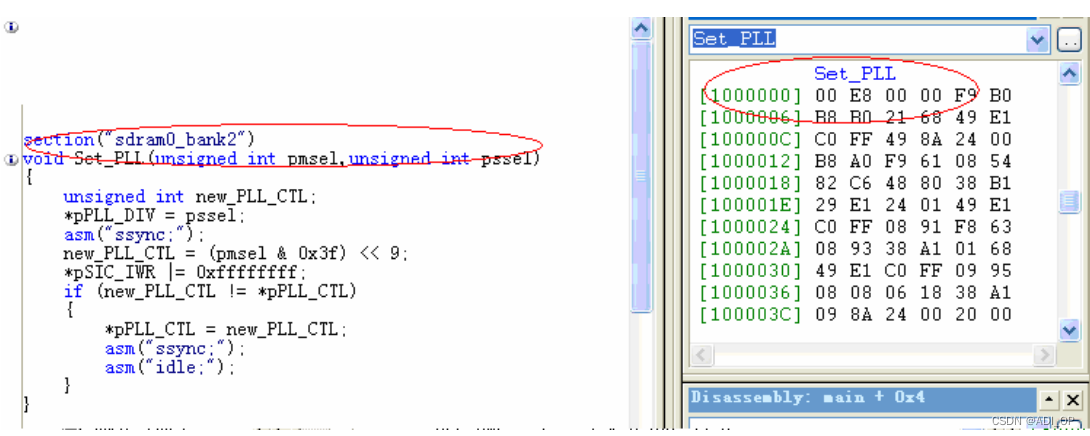

现指定“Set_PLL”函数将其放入“sdram0_bank2”空间

在 Visual DSP++ 软件上，如果定义的数组过大，超过了 L1 的空间，即使不使用“section”指令指定放置在SDRAM 空间，系统也会自动将该数组放置在 SDRAM 空间中，但前提是必须使用该工程生成 LDF 文件。

对于早期的 VDSP 软件版本，则没有该功能，必须指定数组放置的空间。如果该工程没有自动生成 LDF 文件，也可以拷贝其他的 LDF 文件到该工程文件夹下，然后添加到该工程中，同样可以通过“section”指令指定使用。

代码实现功能

代码实现了通过工程生成 LDF 文件，通过“section”指令定义一个数组和一个函数的空间，通过 memory 查看器查看该数组和函数定义的空间地址。运行代码，代码会将变量 i 生成的数据写入 buffer 数组内。

可以看到通“section”指令指定的数组和函数位于内存中位置的变化。

完整代码

#include

section(“sdram0_bank1”) unsigned char buffer[100000];

section(“sdram0_bank2”)
void Set_PLL(unsigned int pmsel,unsigned int pssel)
{
unsigned int new_PLL_CTL;
*pPLL_DIV = pssel;
asm(“ssync;”);
new_PLL_CTL = (pmsel & 0x3f) << 9;
*pSIC_IWR |= 0xffffffff;
if (new_PLL_CTL != *pPLL_CTL)
{
*pPLL_CTL = new_PLL_CTL;
asm(“ssync;”);
asm(“idle;”);
}
}

void Init_EBIU(void)
{
*pEBIU_AMBCTL0 = 0x7bb07bb0;
*pEBIU_AMBCTL1 = 0xffc07bb0;
*pEBIU_AMGCTL = 0x000f;
}

void Init_SDRAM(void)
{
*pEBIU_SDRRC = 0x00000817;
*pEBIU_SDBCTL = 0x00000013;
*pEBIU_SDGCTL = 0x0091998d;
ssync();
}

void main(void)
{
unsigned int i;

Set_PLL(16,4);
Init_EBIU();
Init_SDRAM();
for(i=0;i<1000;i++)buffer[i] = i;return 0;

}
