linux qspi驱动是为了解决spi驱动异步操作的冲突问题，引入了"队列化"的概念。其基本的原理是把具体需要传输的message放入到队列中，启动一个内核线

程检测队列中是否有在等待的message，如果有则启动具体的传输。

1 相关结构体：

一个SPI控制器对应一个spi_master结构体，通过它和挂在对应控制器下面的flash进行通信。每一次传输由spi_message来表示，spi_message挂入到spi_master

queue队列中，spi_message又由多个传输片段spi_transfer构成。

struct spi_master{struct device    dev;  // 控制器本身对应的设备struct list_head list; // 通过这个插槽把spi_master链入全局的spi_master_list，一个芯片内部可以有多个SPI控制器s16            bus_num; // 用于识别一个spi控制器，一个SOC或板子可以有多个spi控制器// 该控制器对应的SPI总线编号(由0开始)/* chipselects will be integral to many controllers; some others* might use board-specific GPIOs.*/u16            num_chipselect; // 该spi控制器支持多少个从芯片u16            dma_alignment;/* spi_device.mode flags understood by this controller driver */u16            mode_bits; // 工作模式/* bitmask of supported bits_per_word for transfers */u32            bits_per_word_mask;/* limits on transfer speed */u32            min_speed_hz;u32            max_speed_hz;/* other constraints relevant to this driver */u16            flags;/* lock and mutex for SPI bus locking */spinlock_t        bus_lock_spinlock;struct mutex        bus_lock_mutex;/* flag indicating that the SPI bus is locked for exclusive use */bool            bus_lock_flag;/* Setup mode and clock, etc (spi driver may call many times).** IMPORTANT:  this may be called when transfers to another* device are active.  DO NOT UPDATE SHARED REGISTERS in ways* which could break those transfers.*/int            (*setup)(struct spi_device *spi); // 设置spi控制器的参数/* 把message加入队列中,master的主要工作就是处理消息队列。选中一个芯片* 把数据传出去*/int            (*transfer)(struct spi_device *spi,struct spi_message *mesg);/* 释放master的回调函数 */void            (*cleanup)(struct spi_device *spi);bool                queued;struct kthread_worker        kworker; // struct task_struct        *kworker_task; // 具体的内核线程，用于处理kworker下面的每个workstruct kthread_work        pump_messages; spinlock_t            queue_lock;struct list_head        queue;  // 等待传输的消息队列struct spi_message        *cur_msg; // 当前正在处理的消息bool                cur_msg_mapped;struct completion               xfer_completion;size_t                max_dma_len;/* 用于准备硬件资源 */int (*prepare_transfer_hardware)(struct spi_master *master);/* 每个消息的原子传送回调函数 */int (*transfer_one_message)(struct spi_master *master,struct spi_message *mesg);int (*prepare_message)(struct spi_master *master,struct spi_message *message);/** These hooks are for drivers that use a generic implementation* of transfer_one_message() provied by the core.*/void (*set_cs)(struct spi_device *spi, bool enable);int (*transfer_one)(struct spi_master *master, struct spi_device *spi,struct spi_transfer *transfer);void (*handle_err)(struct spi_master *master,struct spi_message *message);/* gpio chip select */int            *cs_gpios;
}struct spi_message { /* 一个多段的传输结构 */struct list_head    transfers; // 具体的传输片段struct spi_device    *spi; /* 这个传输放入具体设备的队列 */unsigned        is_dma_mapped:1;/* completion is reported through a callback */void            (*complete)(void *context); // 当所有的transfers传输完了以后会被调用到void            *context;unsigned        frame_length; // 所有片段的传输总数据unsigned        actual_length; // 已经传输的数据int            status;struct list_head    queue; /* 通过该字段把本结构体挂入到对应的master的queue中 */void            *state;
};struct spi_transfer { /* 最小的传输单元 */const void    *tx_buf;void        *rx_buf;unsigned    len;    // rx tx buf字节总数dma_addr_t    tx_dma;dma_addr_t    rx_dma;struct sg_table tx_sg;struct sg_table rx_sg;unsigned    cs_change:1;unsigned    tx_nbits:3;unsigned    rx_nbits:3;u8        bits_per_word; // 0 默认  非0 u16        delay_usecs;u32        speed_hz;struct list_head transfer_list; // 通过这个挂入到 spi_message中
};

【文章福利】小编推荐自己的Linux内核技术交流群：【977878001】整理一些个人觉得比较好得学习书籍、视频资料共享在群文件里面，有需要的可以自行添加哦！！！前100进群领取，额外赠送一份价值699的内核资料包（含视频教程、电子书、实战项目及代码）

内核资料直通车：Linux内核源码技术学习路线+视频教程代码资料

学习直通车：Linux内核源码/内存调优/文件系统/进程管理/设备驱动/网络协议

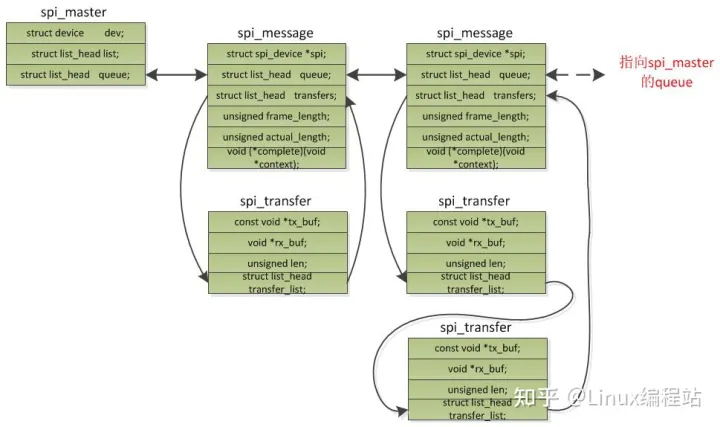

画出spi_master结构体和spi_message以及spi_transfer结构体的关系如图1所示：

2 驱动层次

static struct platform_driver zynqmp_qspi_driver = { /* 平台驱动 */.probe = zynqmp_qspi_probe,.remove = zynqmp_qspi_remove,.driver = {   /* struct device_driver driver; */.name = "zynqmp-qspi",.of_match_table = zynqmp_qspi_of_match,.pm = &zynqmp_qspi_dev_pm_ops,},
};
struct bus_type platform_bus_type = { /* 平台总线类型 */.name       = "platform",.dev_groups = platform_dev_groups,.match      = platform_match,.uevent     = platform_uevent,.pm     = &platform_dev_pm_ops,
};/* 注册平台驱动 */
__platform_driver_register(struct platform_driver *drv, struct module *owner) // drivers/base/platform.cdrv->driver.bus = &platform_bus_type; // 注意是平台总线drv->driver.probe = platform_drv_probe; // 平台驱动探测函数driver_register(&drv->driver) // 注册驱动driver_find(drv->name, drv->bus); // .name = "zynqmp-qspi", &platform_bus_type; 看是否已经注册过了同名的驱动ret = bus_add_driver(drv);driver_attach(struct device_driver *drv)bus_for_each_dev(drv->bus, NULL, drv, __driver_attach); /* 通过bus设备下面的设备列表进行匹配 */__driver_attach(struct device *dev, void *data) // data = device_driverstruct device_driver *drv = data;driver_match_device(drv, dev)  // 匹配上了才会往下走！！！！！！！！！！！！！否则直接去匹配下一个可能的设备return drv->bus->match ? drv->bus->match(dev, drv) : 1 /* 调用bus下面的match函数， 既platform_match函数,主要通过platform_driver下面的id_table以及名字匹配*//* 至此已经找到了设备 */                                                            if (!dev->driver) // 还未绑定驱动，调用probe函数把驱动和设备绑定到一起driver_probe_device(drv, dev);really_probe(dev, drv);if (dev->bus->probe) {ret = dev->bus->probe(dev); // 未设置， 为空} else if (drv->probe) {ret = drv->probe(dev); // 走这个分支，为之前设置的platform_drv_probe}platform_drv_probe(struct device *_dev)struct platform_driver *drv = to_platform_driver(_dev->driver); // 获取宿主结构体 platform_driver zynqmp_qspi_driverret = drv->probe(dev); // 调用zynqmp_qspi_probe函数zynqmp_qspi_probe  // 实际上是匹配控制器对应的设备struct spi_master *master;struct device *dev = &pdev->dev;master = spi_alloc_master(&pdev->dev, sizeof(*xqspi)); // 分配master空间，设置num_chipselect bus_nummaster->dev.of_node = pdev->dev.of_node; // 应该是dtb里面的spi控制器对应的节点？？？设置时钟，使能时钟 以及控制器zynqmp_qspi_init_hw(xqspi); 获取终端资源设置master的变量setup  set_cs transfer_one prepare_transfer_hardware unprepare_transfer_hardware max_speed_hz bits_per_word_mask mode_bitsspi_register_master(master); // 注册master设置num_chipselect bus_numINIT_LIST_HEAD(&master->queue); /* 初始化master下面的message队列 */spin_lock_init(&master->queue_lock);dev_set_name(&master->dev, "spi%u", master->bus_num);status = device_add(&master->dev); // 把设备加入到系统中，平台总线上？？spi_master_initialize_queue(master); // 初始化队列master->transfer = spi_queued_transfer;master->transfer_one_message = spi_transfer_one_message;ret = spi_init_queue(master); /* 初始化和启动工作队列 *//* 启动一个内核线程，该线程工作对象为工作队列master->kworker,工作函数为kthread_worker_fn，后面会介绍 */master->kworker_task = kthread_run(kthread_worker_fn, &master->kworker, "%s", dev_name(&master->dev));/* 初始化工作实例master->pump_messages, 其回调的函数为spi_pump_messages */init_kthread_work(&master->pump_messages, spi_pump_messages);master->queued = true;ret = spi_start_queue(master);/* 把工作实例master->pump_messages挂入到工作队列master->kworker中 */queue_kthread_work(&master->kworker, &master->pump_messages);list_add_tail(&master->list, &spi_master_list); // 把master挂入总的链表spi_master_listof_register_spi_devices(master); // 注册spi控制器设备下面的子设备，这个时候才开始设置spi设备下面的flash芯片for_each_available_child_of_node(master->dev.of_node, nc) {spi = of_register_spi_device(master, nc);struct spi_device *spi = spi_alloc_device(master);spi->master = master;   // 将flash设备和master控制器连接到一起spi->dev.parent = &master->dev; // 父设备为spi控制器spi->dev.bus = &spi_bus_type;  // 明确挂入到了spi_bus下面of_modalias_node(nc, spi->modalias, sizeof(spi->modalias)); // 通过dtb里面的compatible获取驱动rc = of_property_read_u32(nc, "reg", &value); // 通过dtb里面的reg条目获取设备的地址，既对应的片选片选spi->chip_select = value;  // 选中或者不选中对应的芯片//获取 spi-rx-bus-width spi-tx-bus-width spi-max-frequency 等芯片级的信息并且设置of_property_read_u32(nc, "spi-max-frequency", &value);spi->max_speed_hz = value;rc = spi_add_device(spi); // 注册spi设备bus_for_each_dev(&spi_bus_type, NULL, spi, spi_dev_check); // 通过spi->chip_select spi->master来匹配spi->cs_gpio = master->cs_gpios[spi->chip_select]; // 设置本芯片为master的哪个片选spi_setup(spi); // 设置spi设备status = spi->master->setup(spi);  // 调用spi_master 的 setup函数spi_set_cs(spi, false); // 禁止片选device_add(&spi->dev); // 加入设备，匹配具体的驱动error = bus_add_device(dev);bus_probe_device(dev);device_initial_probe(dev);__device_attach(dev, true);bus_for_each_drv(dev->bus, NULL, &data, __device_attach_driver);driver_probe_device(drv, dev);really_probe(dev, drv);if (dev->bus->probe) {ret = dev->bus->probe(dev);} else if (drv->probe) {ret = drv->probe(dev); // m25p_probe}
m25p_probe                             ret = spi_nor_scan(nor, flash_name, mode); // 建立  spi-nor   mtd   芯片的工作模式 dummy  扇区等return mtd_device_parse_register(&nor->mtd, NULL, &ppdata,data ? data->parts : NULL,data ? data->nr_parts : 0); // 注册mtd分区

继续分析剩下的函数kthread_worker_fn和spi_pump_messages

int kthread_worker_fn(void *worker_ptr)struct kthread_worker *worker = worker_ptr; // 为设置的master->kworkerstruct kthread_work *work;
repeat:if (!list_empty(&worker->work_list)) {/* 工作队列下面的work_list不为空，则取出工作实例 */work = list_first_entry(&worker->work_list,struct kthread_work, node);list_del_init(&work->node); // 从工作队列中摘下具体的实例}worker->current_work = work;work->func(work); // 调用工作实例下面的func执行,func为spi_pump_messagesgoto repeat;spi_pump_messages/* 取出queue下面的message,赋给master->cur_msg */master->cur_msg = list_first_entry(&master->queue, struct spi_message, queue);list_del_init(&master->cur_msg->queue);ret = master->prepare_transfer_hardware(master); // 准备硬件资源ret = master->transfer_one_message(master, master->cur_msg); // 传输

补齐最后的数据构造以及上传到queue以及处理过程：

struct kthread_worker  kworker; // 每个spi控制器上都有的一个工作队列
struct kthread_worker {spinlock_t        lock;                // 自旋锁struct list_head    work_list;       // 工作队列上的工作实例队列struct task_struct    *task;           // 具体执行数据传输的进程        struct kthread_work    *current_work;   // 工作队列当前正在处理的工作实例
};struct task_struct        *kworker_task;   // 处理工作队列的线程struct kthread_work pump_messages;
struct kthread_work {struct list_head    node;     // 通过node把work挂入到工作队列中// 当调度到本work时执行的回调函数，具体为spi_pump_messageskthread_work_func_t    func;     // void (*kthread_work_func_t)(struct kthread_work *work);struct kthread_worker    *worker;  // 具体属于的工作队列
};// spi读len个数据到buf中，spi为具体要进行数据传输的设备
static inline int
spi_read(struct spi_device *spi, void *buf, size_t len) // 构造spi_transfer结构体struct spi_transfer    t = {.rx_buf        = buf,.len        = len,};struct spi_message    m;spi_message_add_tail(&t, &m);// 把spi_transfer挂入到spi_message中return spi_sync(spi, &m);__spi_sync(spi, message, 0);struct spi_master *master = spi->master; // 获取到spi控制器，在初始化的时候就确定了message->spi = spi; // 把message和具体的spi设备挂钩status = __spi_queued_transfer(spi, message, false);list_add_tail(&msg->queue, &master->queue); // 把message挂入到master的queue中__spi_pump_messages(master, false); // 对message进行"抽取"// 把master->pump_messages工作实例挂入到master->kworker中，唤醒内核线程处理queue里面的messagequeue_kthread_work(&master->kworker, &master->pump_messages);return;wait_for_completion(&done); // 等待传输完成status = message->status;return status;// 异步传输spi数据，主要是利用master->transfer函数进行处理
int spi_async(struct spi_device *spi, struct spi_message *message)ret = __spi_async(spi, message);return master->transfer(spi, message);return ret;数据的写流程和读基本一致！！

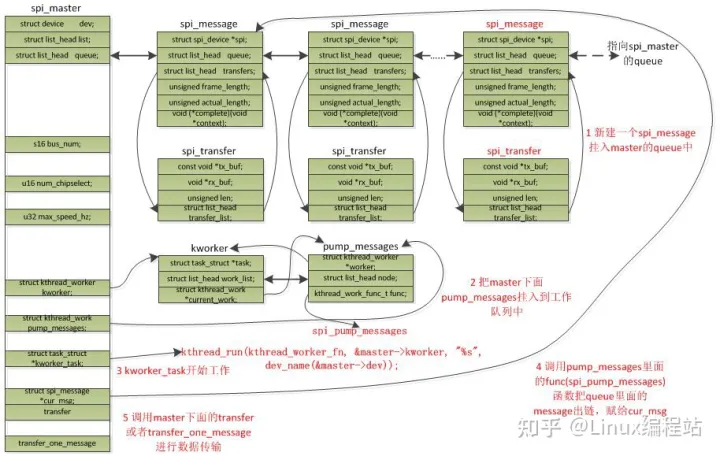

qspi驱动的基本流程如图2所示，红色的步骤表示数据的构造以及处理过程。
