BUCK电源芯片BST引脚100nF电容的作用
创始人
2024-03-31 19:54:07

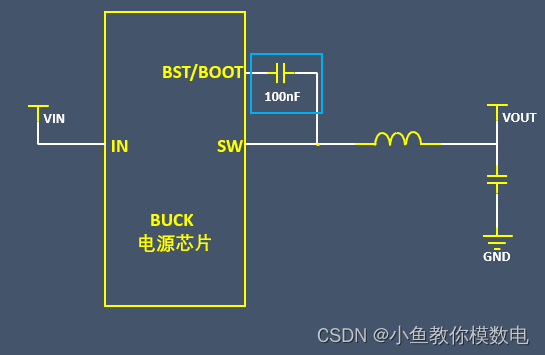

BUCK电源芯片大部分都有一个BOOT或者BST的引脚，这个引脚一般通过一个100nF的电容接到我们的开关输出引脚SW，
那么大家知道这个100nF电容的作用吗
首先大家来看下BUCK芯片BOOT和SW引脚的内部结构

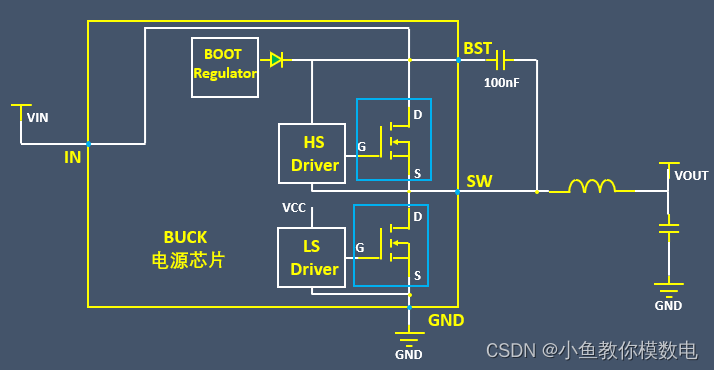

一般是由两个NMOS组成
当上面的MOS导通时，SW电压为VIN，
当下面MOS导通时，SW电压为0，SW电压也就是上面MOS的S极的电压

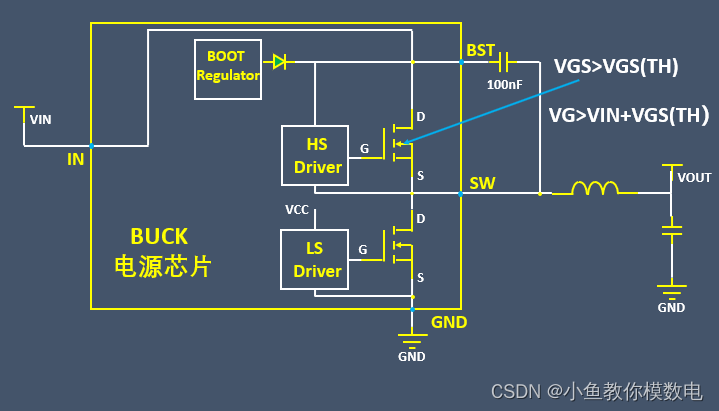

想要驱动上面的NMOS，我们就需要使上面的MOS的VG-VS的电压大于VGSTH，而我们S极的电压是VCC时，就需要VG的电压大于VCC，那么这个大于VCC的电压怎么来，就是通过这个SW和BOOT引脚间的电容产生的，

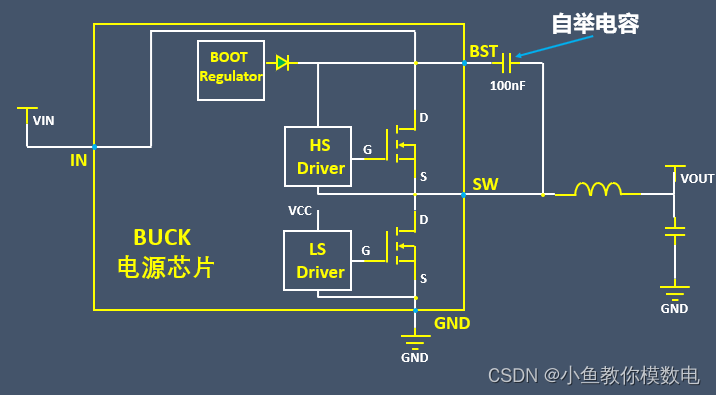

这个电容也成为自举电容。
我们来看下这个工作过程。
一般BST引脚那里一般还有个电源调整器，假设是5V,

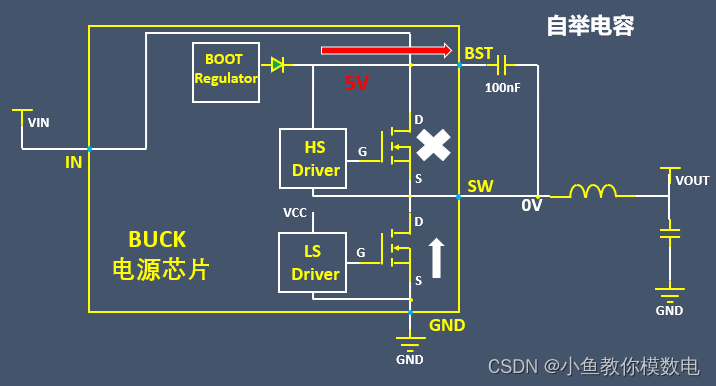

低侧端N管导通时上面MOS的S极为0，电源调整器对自举电容充电。

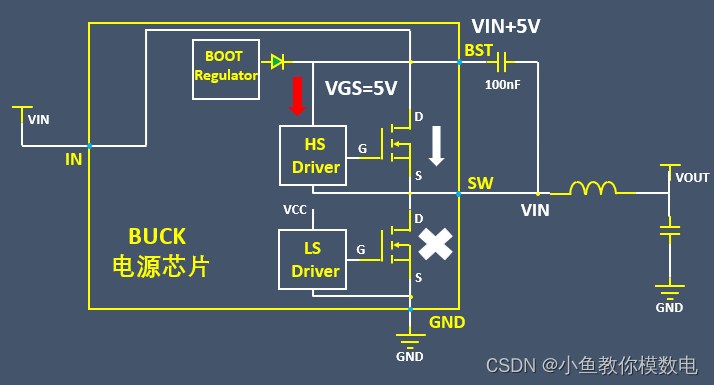

当低侧端N管关断，由于电容两端电压不能突变，BST引脚电压会比SW引脚电压高5V，自举电容为高侧端驱动电路直接提供电压，高侧端驱动信号使高端N管导通
