1、概述

刚开始接收这样的需求的时候，其实一脸懵逼，因为既要调试qt上位机，又要调试stm32下位机，如何把配合，又不是太了解。这个时候，建议分解任务，上位机做一部分任务，下位机做一部分任务，之前有做个STM32F103使用串口解析任务的，又有QT串口通信的，那么完全可以联合调试。

2、实验环境

实验环境还是挺重要的，因为有时候，在你电脑上能运行的东西，在别人的电脑就不一定能运行，这一部分的原因就可能是实验版本不一样。

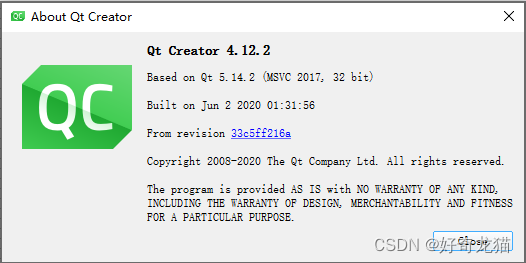

QT软件版本：qt 5.14.2

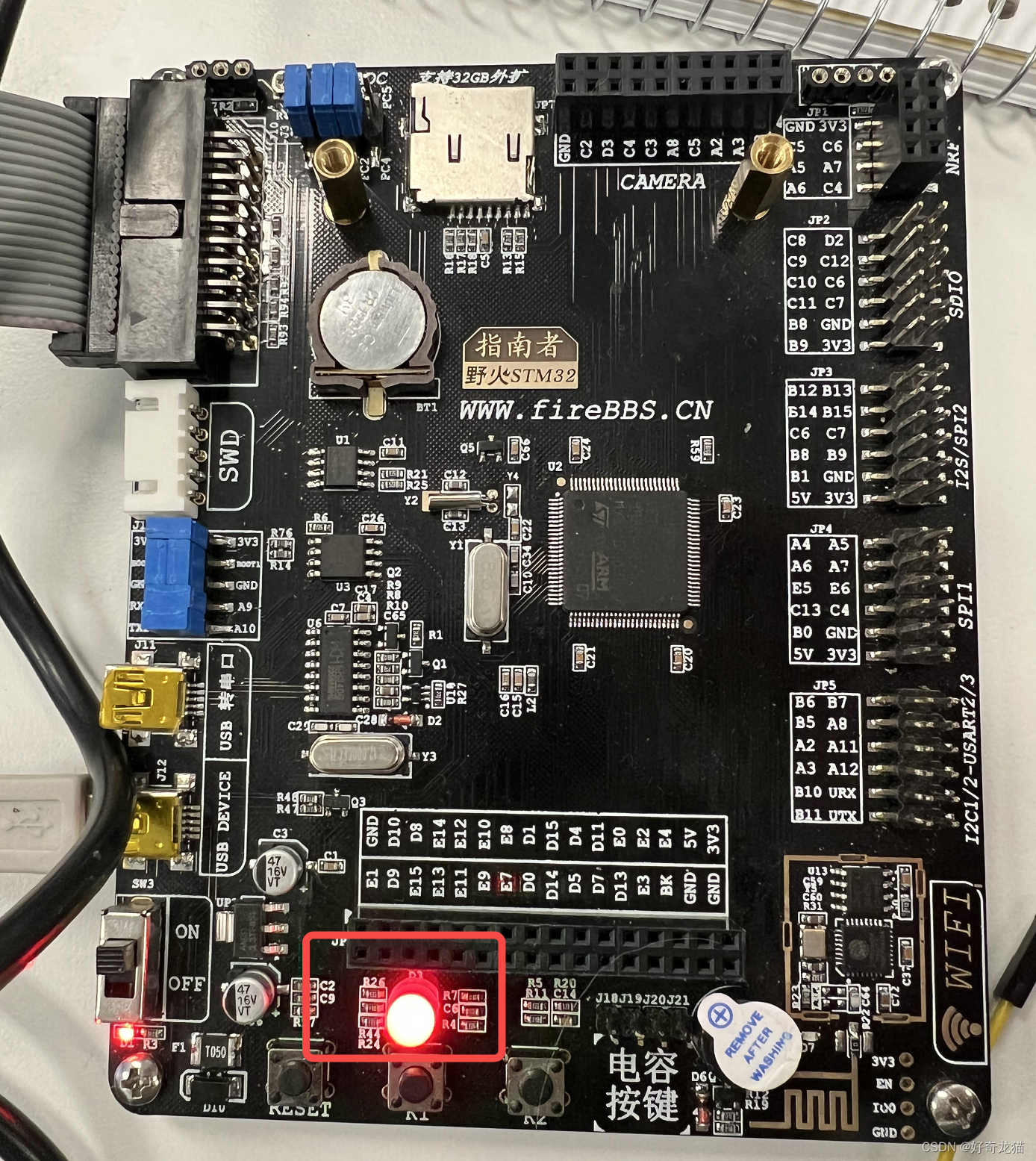

硬件环境：野火-指南者STM32F103VET6
其它硬件配件：j-link，串口转换器，PC
说明：上下位机链接桥梁，依靠串口转换器。

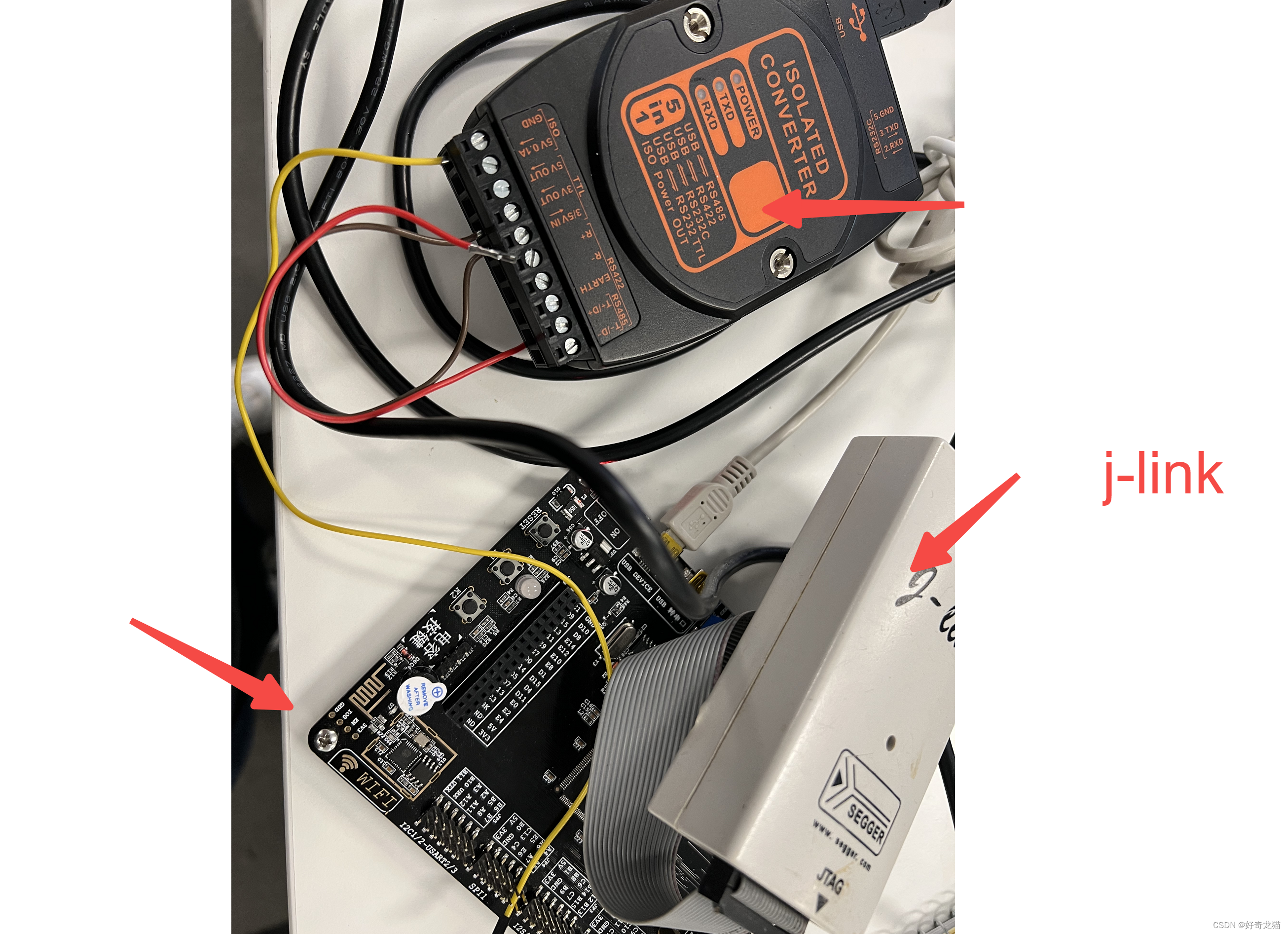

如图下图，本次硬件。

3、联合文章

（1）对于上位机，可以参照如下例子

样例文章：【QT 5 调试软件+串口相关初试串口+基础样例】

直接将代qt码链接放在这里：https://download.csdn.net/download/qq_22146161/86722251

（2）对于下位机，可以参照如下例子

样例文章：【软件STM32cubeIDE下F103配置uart3+DMA收发+简单数据解析-基础样例】

直接将代码链接放在这里: https://download.csdn.net/download/qq_22146161/86394451

4、QT上位机部分

虽然之前就做个QT相关实验，但是我们无论拿到的是他人的代码，还是自己的代码，最好都验证一下，保证代码本身没有问题，否则联调时，不通，怀疑来怀疑去的，最后自己的一个点没注意到，损失的是自己。

第一步：QT代码下载编译。

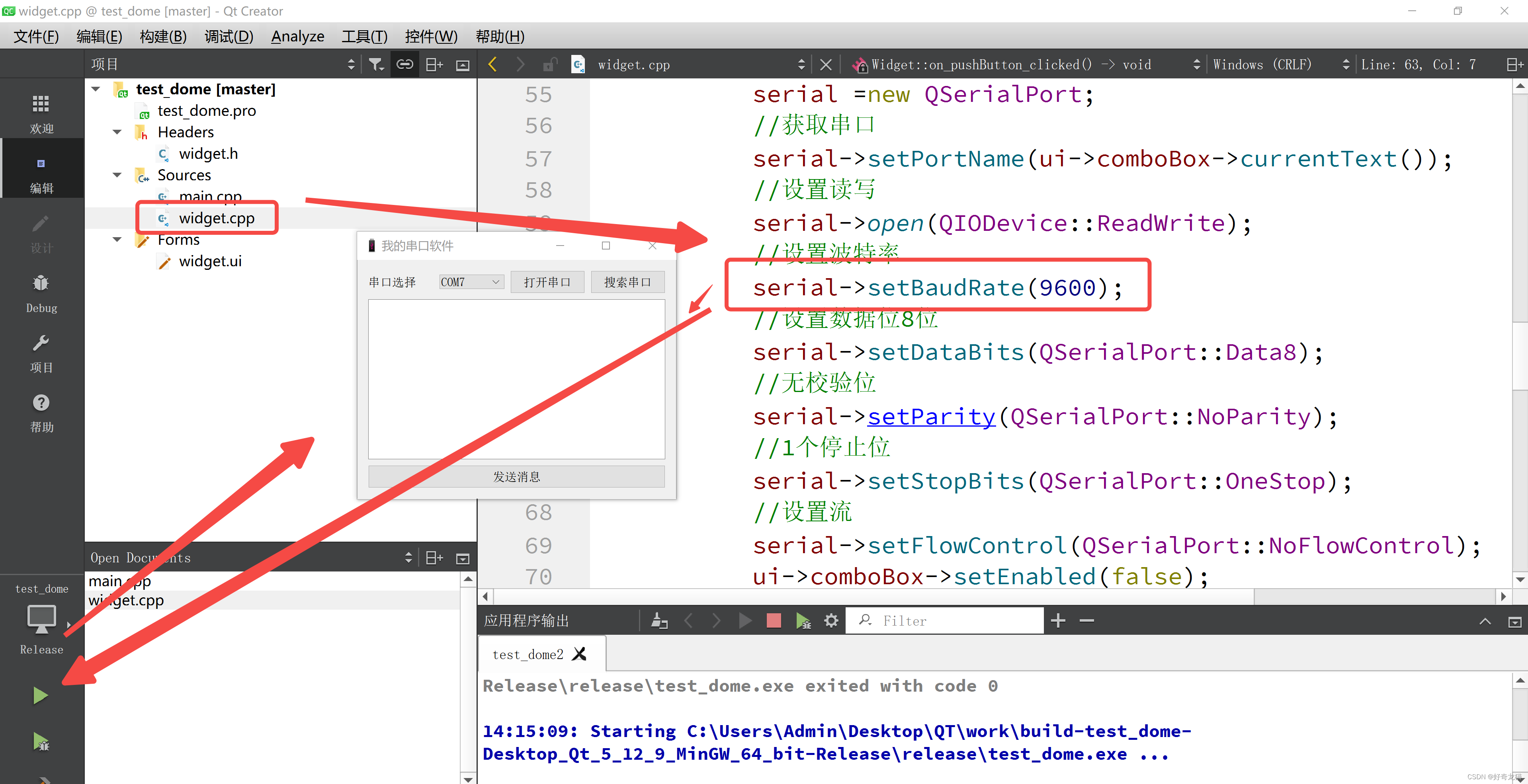

将代码下载下来后，更改波特率为9600，直接运行。
如下图所示

第二步：QT代码验证。

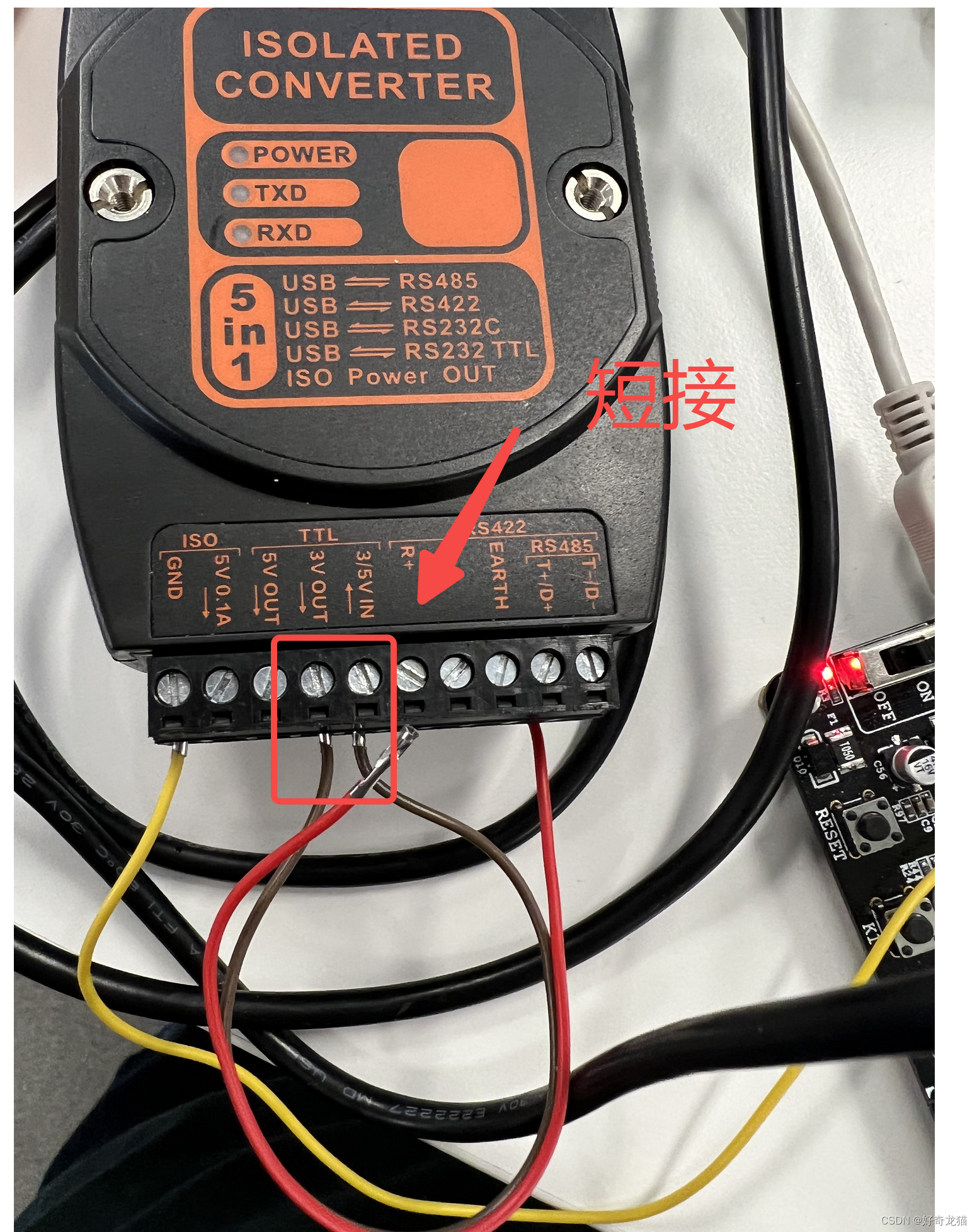

准备转换器，将RT与TX短接。

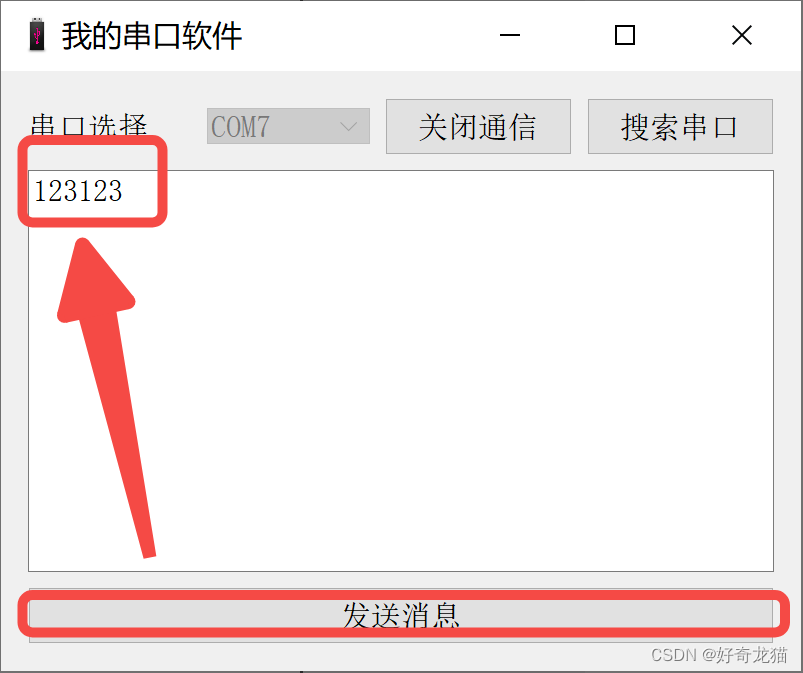

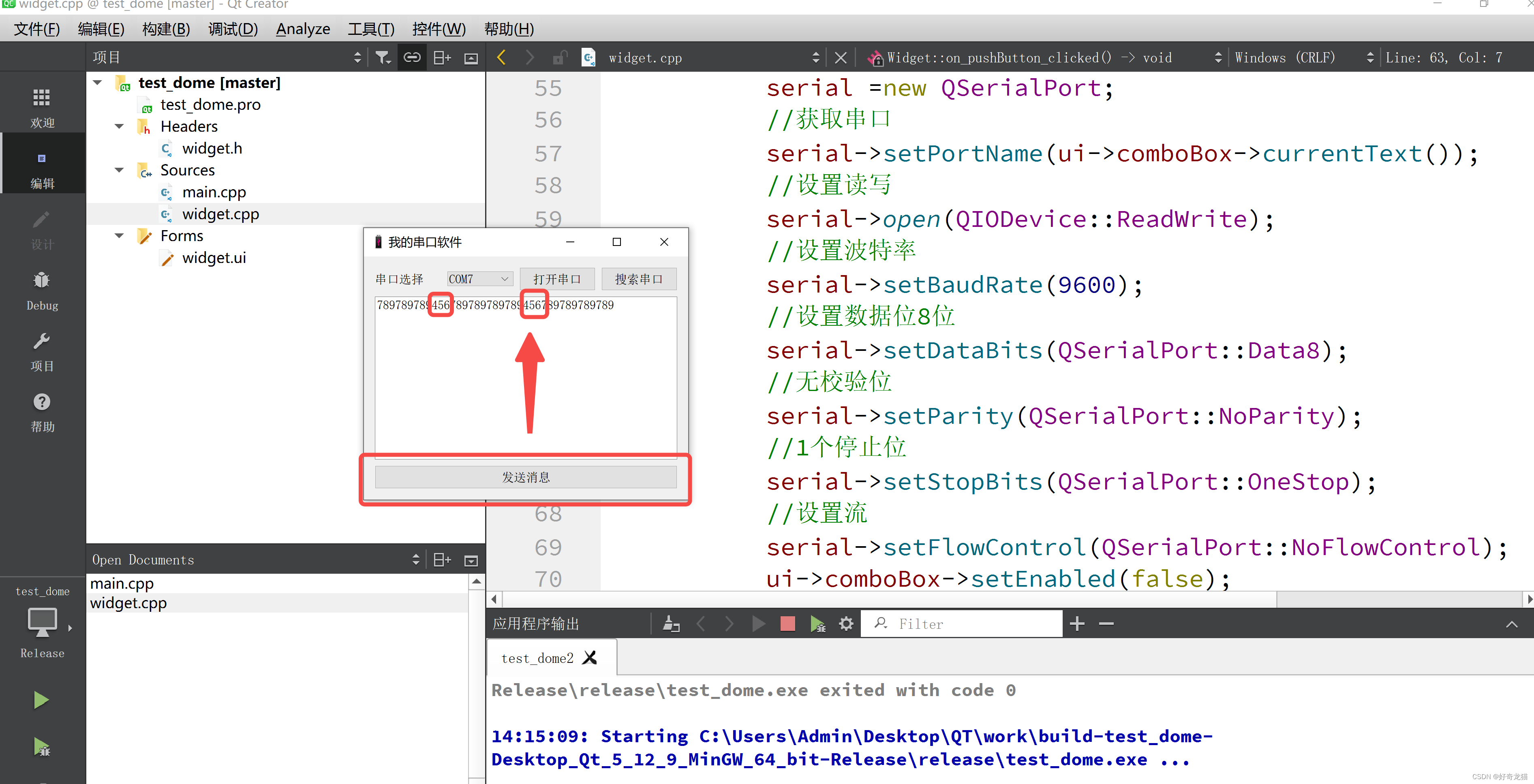

点击软件发送消息。

由此，QT软件部分就验证完毕了。

5、STM32下位机部分

虽然之前就做个STM32相关实验，但是我们无论拿到的是他人的代码，还是自己的代码，最好都验证一下，保证代码本身没有问题，否则联调时，不通，怀疑来怀疑去的，最后自己的一个点没注意到，损失的是自己。

第一步：STM32代码验证。

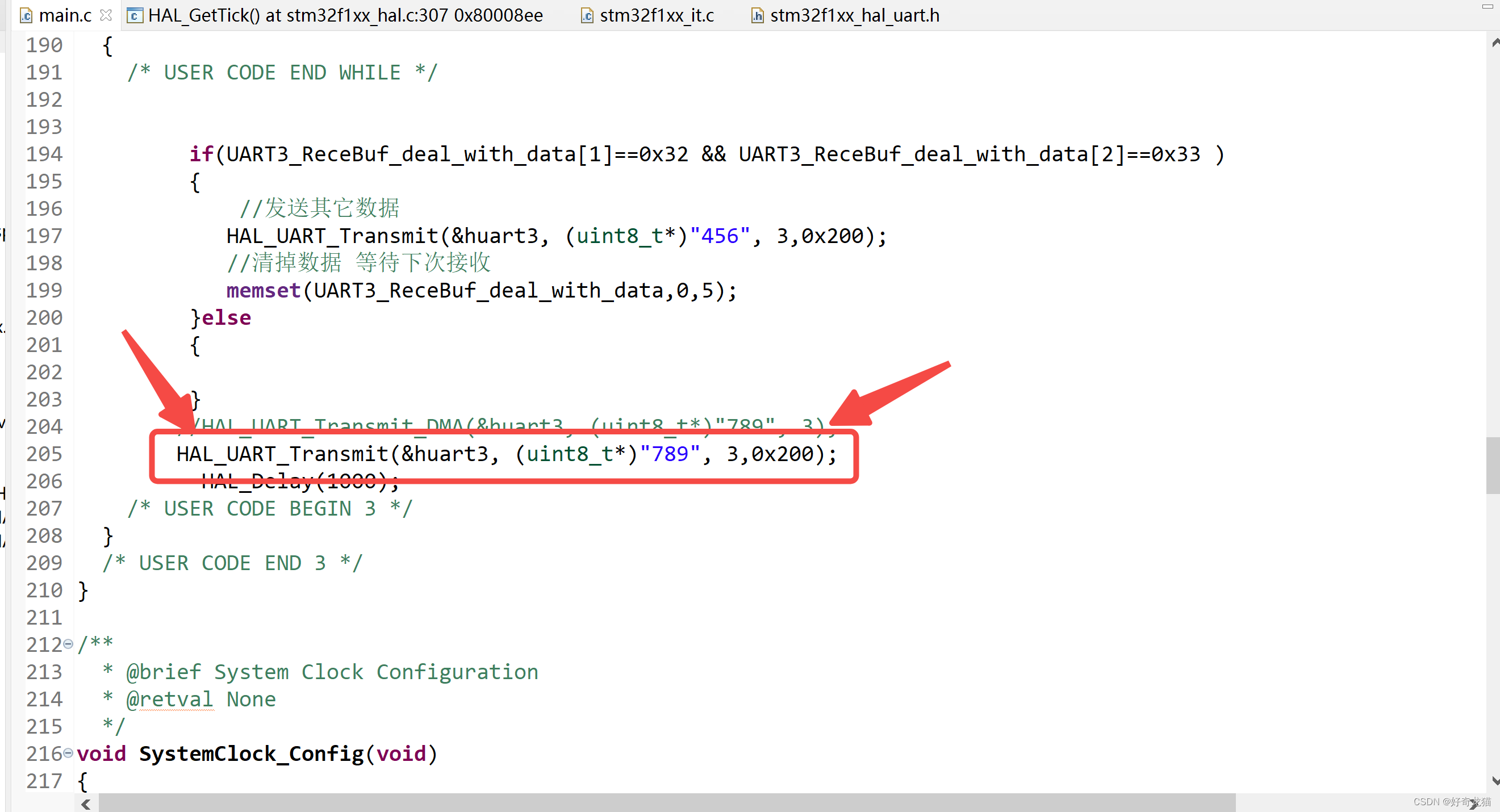

将代码下载下来，后点击编译，更改循环部分代码，使用堵塞方式传输。

第二步：更改下载器与串口转换器。

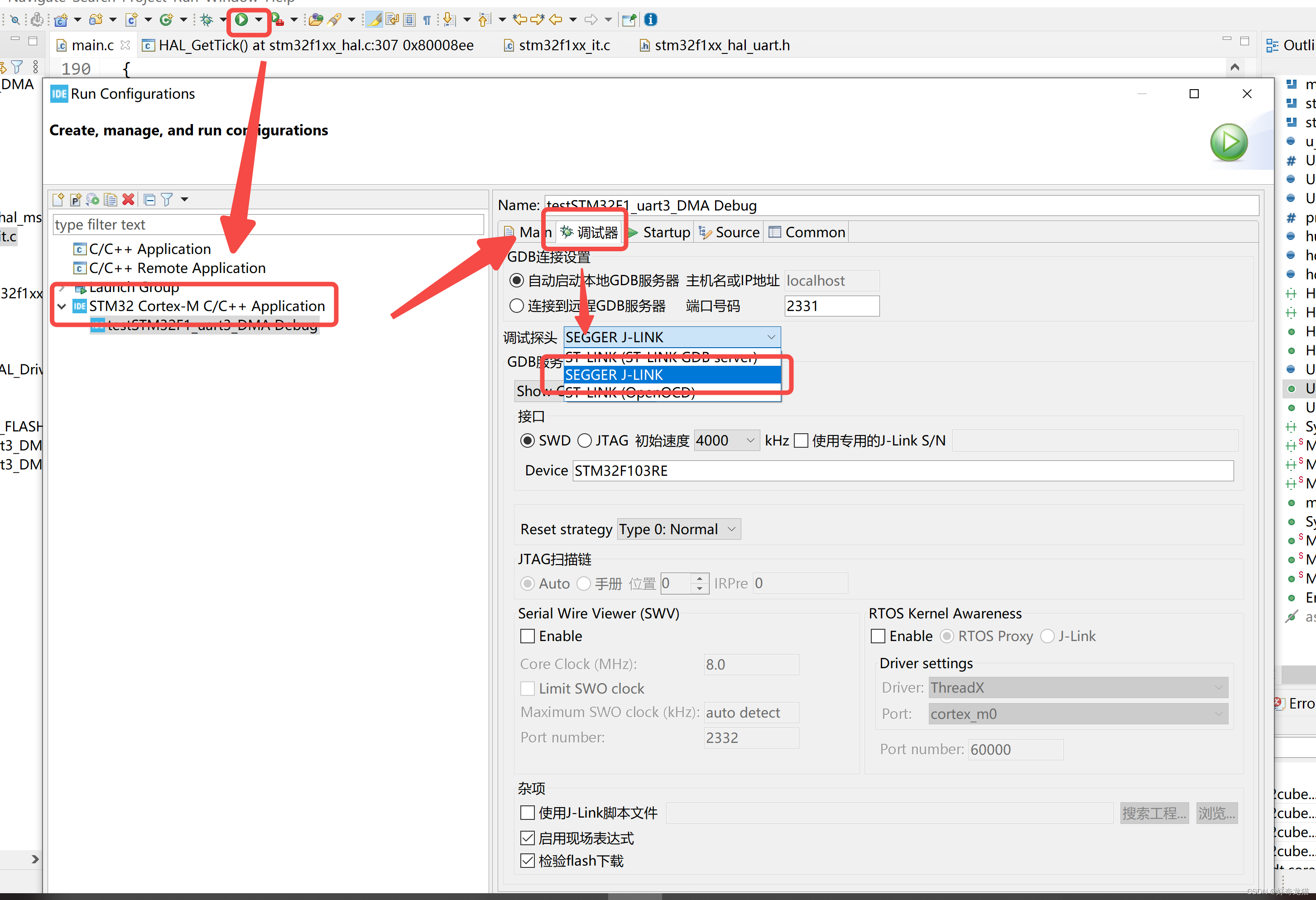

（1）我本次使用的j-link，没有使用ST-link，需要设置下。

（2）更加转换器型号不同，接的方式可能不同，但是接在STM32引脚如下。

PB10 --- USART3_TX---
PB11 --- USART3_RX---
GND  --- GND ----//共地细节 别忘了

下载后，使用串口助手-验证结果

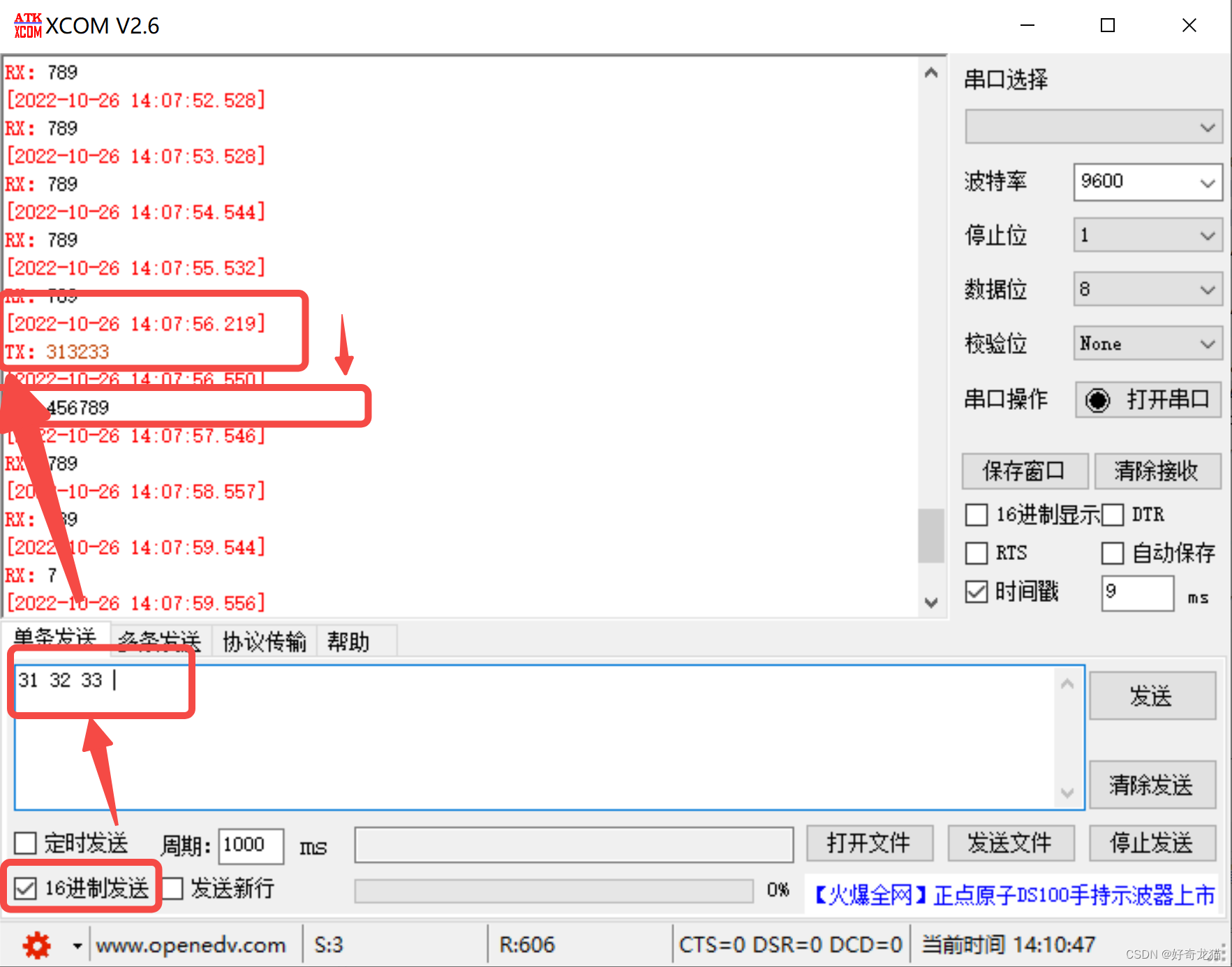

使用串口助手发送“123”，十六进制就是 31 32 33，可以看到，回复 4 5 6 .

6、联合调试

完成以上测试，那么就可以联调了。其实整个硬件通路已经搭建好了，在测试STM32代码时，完事了，只需要关闭“串口助手”，运行QT程序就可以了。如下图。

细节部分

（1）验证STM32代码部分时，一直无法通信>>>DMA与堵塞，不要混用。

这其实有点尴尬了，话说自己写的，感觉应该没有问题，后来没办法，只能取野火官方下载样例跑，才证明板子没有问题，后来才发现，DMA传输与阻塞混用导致，这点还是需要注意下的，另一方面，如果我开始全部搭建好联调，那真不知道，到底是哪里出现问题了。
以下为使用开发样例效果，证明了板子硬件没有问题。

（2）设置波特率问题。

本文只是一个简单样例，是一个入门，在调试上，你觉得改QT简单，就改qt代码波特率以及配置，或者改32代码。

（3）数据帧长度问题

本次实验中，使用的数据其实非常短，但是实际应用中，数据可能非常长，并且非常快，实际需要调试的，可能会需要开定时器什么，那些暂时不在本文讨论范围之内。

总结

感觉最简单的，也需要一步一步调试出来。
