VL11 4位数值比较器电路
VL12 4bit超前进位加法器电路
VL13 优先编码器电路①
VL14 用优先编码器①实现键盘编码电路
VL15 优先编码器Ⅰ
VL16 使用8线-3线优先编码器Ⅰ实现16线-4线优先编码器
VL17 用3-8译码器实现全减器
VL18 实现3-8译码器
VL19 使用3-8译码器①实现逻辑函数
VL20 数据选择器实现逻辑电路
VL21 根据状态转移表实现时序电路
VL22 根据状态转移图实现时序电路
VL23 ROM的简单实现
VL24 边沿检测
VL11 4位数值比较器电路
题目描述
某4位数值比较器的功能表如下。
请用Verilog语言采用门级描述方式，实现此4位数值比较器
| input | output | |||||
| A[3]B[3] | A[2]B[2] | A[1]B[1] | A[0]B[0] | Y2(A>B) | Y1(A=B) | Y0(A |
| A[3]>B[3] | x | x | x | 1 | 0 | 0 |
| A[3] | x | x | x | 0 | 0 | 1 |
| A[3]=B[3] | A[2]>B[2] | x | x | 1 | 0 | 0 |
| A[3]=B[3] | A[2] | x | x | 0 | 0 | 1 |
| A[3]=B[3] | A[2]=B[2] | A[1]>B[1] | x | 1 | 0 | 0 |
| A[3]=B[3] | A[2]=B[2] | A[1] | x | 0 | 0 | 1 |
| A[3]=B[3] | A[2]=B[2] | A[1]=B[1] | A[0]>B[0] | 1 | 0 | 0 |
| A[3]=B[3] | A[2]=B[2] | A[1]=B[1] | A[0] | 0 | 0 | 1 |
| A[3]=B[3] | A[2]=B[2] | A[1]=B[1] | A[0]=B[0] | 0 | 1 | 0 |
RTL 设计
`timescale 1ns/1nsmodule comparator_4(input [3:0] A ,input [3:0] B ,output wire Y2 , //A>Boutput wire Y1 , //A=Boutput wire Y0 //A B[3]) | ((A[3] == B[3]) & (A[2] > B[2])) | ((A[3] == B[3]) & (A[2] == B[2]) & (A[1] > B[1])) | ((A[3] == B[3]) & (A[2] == B[2]) & (A[1] == B[1]) & (A[0] > B[0]));
assign Y1 = (A[3] == B[3]) & (A[2] == B[2]) & (A[1] == B[1]) & (A[0] == B[0]);
assign Y0 = (~Y1) & (~Y2);endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_comparator_4();reg [3:0] A;
reg [3:0] B;
wire Y2;
wire Y1;
wire Y0;initial beginA <= 4'd12;B <= 4'd10;#200$finish;
endalways #10 A <= {$random} % 5'd16;
always #10 B <= {$random} % 5'd16;comparator_4 inst_comparator_4 (.A(A), .B(B), .Y2(Y2), .Y1(Y1), .Y0(Y0)
);//verdi
initial begin$fsdbDumpfile("tb_comparator_4.fsdb");$fsdbDumpvars(0);

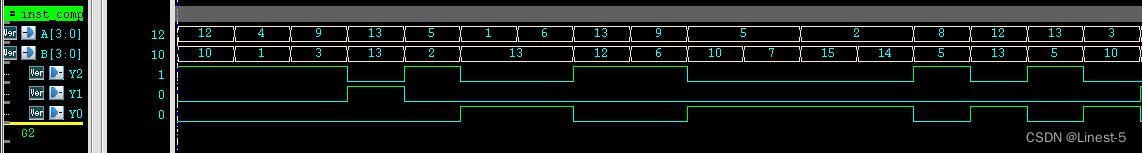

endendmodule仿真测试

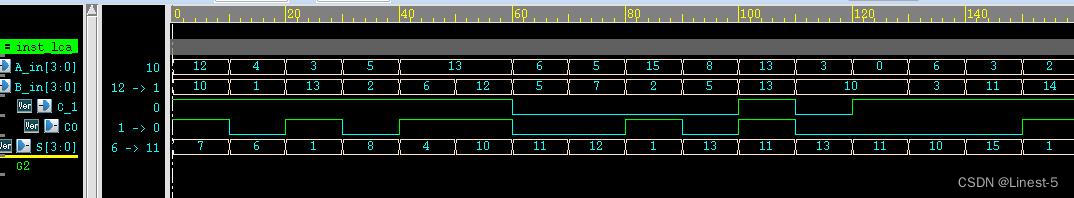

VL12 4bit超前进位加法器电路
题目描述
4bit超前进位加法器的逻辑表达式如下：

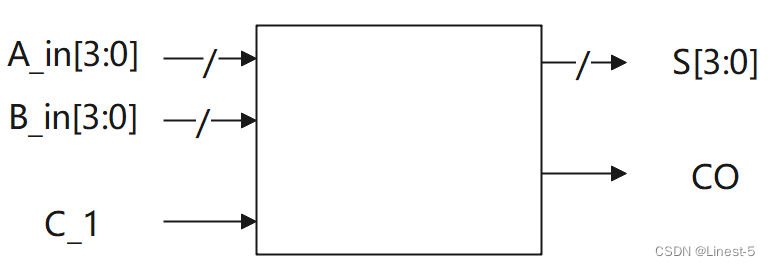

请用Verilog语言采用门级描述方式，实现此4bit超前进位加法器，接口电路如下：
输入描述
A_in [3:0]
B_in [3:0]
C_1
类型：wire
输出描述
S [3:0]
CO
类型：wire
RTL 设计
`timescale 1ns/1nsmodule lca_4(input [3:0] A_in ,input [3:0] B_in ,input C_1 ,output wire CO ,output wire [3:0] S
);wire [3:0] G;
wire [3:0] P;
wire [3:0] C;//第0位
assign G[0] = A_in[0] & B_in[0];
assign P[0] = A_in[0] ^ B_in[0];
assign C[0] = G[0] | (P[0] & C_1);
assign S[0] = P[0] ^ C_1;//第1位
assign G[1] = A_in[1] & B_in[1];
assign P[1] = A_in[1] ^ B_in[1];
assign C[1] = G[1] | (P[1] & C[0]);
assign S[1] = P[1] ^ C[0];//第2位
assign G[2] = A_in[2] & B_in[2];
assign P[2] = A_in[2] ^ B_in[2];
assign C[2] = G[2] | (P[2] & C[1]);
assign S[2] = P[2] ^ C[1];//第3位
assign G[3] = A_in[3] & B_in[3];
assign P[3] = A_in[3] ^ B_in[3];
assign C[3] = G[3] | (P[3] & C[2]);
assign S[3] = P[3] ^ C[2];assign CO = C[3];endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_lca_4();reg [3:0] A_in;
reg [3:0] B_in;
reg C_1;
wire CO;
wire S;initial beginA_in <= 4'd12;B_in <= 4'd10;C_1 <= 1'd1;#200$finish;
endalways #10 A_in <= {$random} % 5'd16;
always #10 B_in <= {$random} % 5'd16;
always #10 C_1 <= {$random} % 2'd2;lca_4 inst_lca_4 (.A_in(A_in), .B_in(B_in), .C_1(C_1), .CO(CO), .S(S)
);//verdi
initial begin$fsdbDumpfile("tb_lca_4.fsdb");$fsdbDumpvars(0);
endendmodule仿真测试
VL13 优先编码器电路①
题目描述
下表是某优先编码器的真值表。
①请用Verilog实现此优先编码器
RTL 设计
`timescale 1ns/1nsmodule encoder_0(input [8:0] I_n,output reg [3:0] Y_n
);always @(*) begincasez(I_n)9'b111111111: beginY_n <= 4'b1111;end9'b0????????: beginY_n <= 4'b0110;end9'b10???????: beginY_n <= 4'b0111;end9'b110??????: beginY_n <= 4'b1000;end9'b1110?????: beginY_n <= 4'b1001;end9'b11110????: beginY_n <= 4'b1010;end9'b111110???: beginY_n <= 4'b1011;end9'b1111110??: beginY_n <= 4'b1100;end9'b11111110?: beginY_n <= 4'b1101;end9'b111111110: beginY_n <= 4'b1110;enddefault: beginY_n <= 4'bz;endendcase

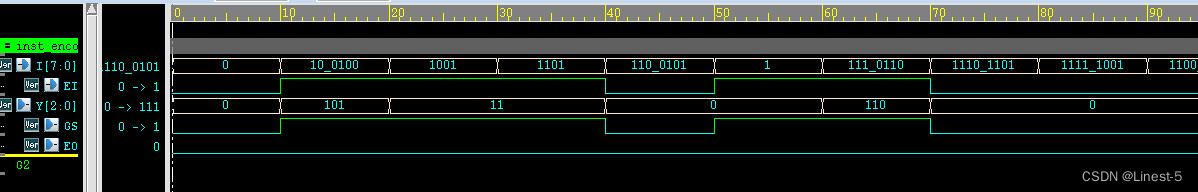

endendmoduletestbench设计
`timescale 1ns/1nsmodule tb_encoder_0();reg [8:0] I_n;
wire [3:0] Y_n;initial beginI_n <= 9'd0;#200$finsih;
endalways #10 I_n <= {$random} % 10'd512;encoder_0 inst_encoder_0 (.I_n(I_n), .Y_n(Y_n)
);//verdi
initial begin$fsdbDumpfile("tb_encoder_0.fsdb");$fsdbDumpvars(0);
endendmodule仿真测试
VL14 用优先编码器①实现键盘编码电路
题目描述
请使用优先编码器①实现键盘编码电路，可添加并例化题目中已给出的优先编码器代码。
10个按键分别对应十进制数0-9，按键9的优先级别最高；按键悬空时，按键输出高电平，按键按下时，按键输出低电平；键盘编码电路的输出是8421BCD码。
要求：键盘编码电路要有工作状态标志，以区分没有按键按下和按键0按下两种情况。

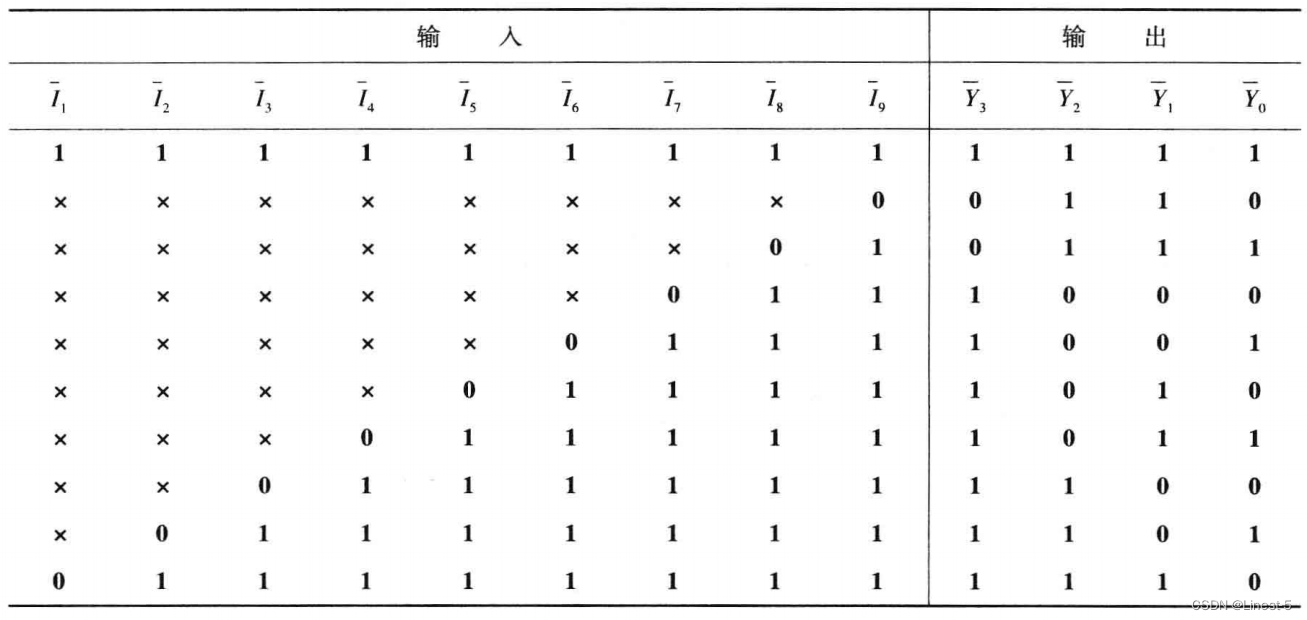

优先编码器真值表如下图：
优先编码器代码如下：
module encoder_0( input [8:0] I_n , output reg [3:0] Y_n
);
always @(*) begin casex(I_n) 9'b111111111 : Y_n = 4'b1111; 9'b0xxxxxxxx : Y_n = 4'b0110; 9'b10xxxxxxx : Y_n = 4'b0111; 9'b110xxxxxx : Y_n = 4'b1000; 9'b1110xxxxx : Y_n = 4'b1001; 9'b11110xxxx : Y_n = 4'b1010; 9'b111110xxx : Y_n = 4'b1011; 9'b1111110xx : Y_n = 4'b1100; 9'b11111110x : Y_n = 4'b1101; 9'b111111110 : Y_n = 4'b1110; default : Y_n = 4'b1111; endcase
endendmoduleRTL设计

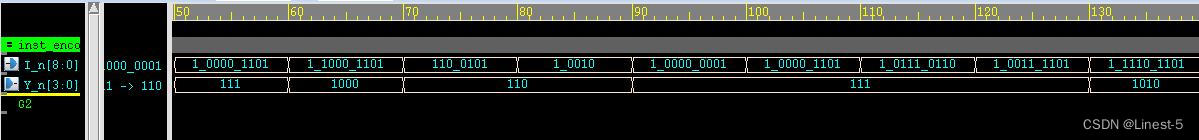

`timescale 1ns/1nsmodule encoder_0(input [8:0] I_n, output reg [3:0] Y_n
);always @(*)begincasex(I_n)9'b111111111 : Y_n = 4'b1111;9'b0xxxxxxxx : Y_n = 4'b0110;9'b10xxxxxxx : Y_n = 4'b0111;9'b110xxxxxx : Y_n = 4'b1000;9'b1110xxxxx : Y_n = 4'b1001;9'b11110xxxx : Y_n = 4'b1010;9'b111110xxx : Y_n = 4'b1011;9'b1111110xx : Y_n = 4'b1100;9'b11111110x : Y_n = 4'b1101;9'b111111110 : Y_n = 4'b1110;default : Y_n = 4'b1111;endcase
end endmodulemodule key_encoder(input [9:0] S_n, output wire [3:0] L,output wire GS
);wire [3:0] L_reg;encoder_0 inst_encoder_0 (.I_n(S_n[9:1]), .Y_n(L_reg)
);assign L = ~L_reg;
assign GS = ~(&S_n);endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_encoder_0();reg [9:0] S_n;
wire [3:0] L;
wire GS;initial beginS_n <= 10'b0000_0000_00;#20S_n <= 10'b1111_1111_11;#20S_n <= 10'b1111_1111_10;#20S_n <= 10'b1111_1111_01;#20S_n <= 10'b1111_1110_11;#20S_n <= 10'b1111_1101_11;#20S_n <= 10'b1111_1011_11;#20S_n <= 10'b1111_0111_11;#20S_n <= 10'b1110_1111_11;#20S_n <= 10'b1101_1111_11;#20S_n <= 10'b1011_1111_11;#20S_n <= 10'b0111_1111_11;#20S_n <= 10'b0111_1111_11;#50$finish;
endkey_encoder inst_key_encoder(.S_n (S_n),.L (L),.GS (GS));initial begin$fsdbDumpfile("tb_encoder_0.fsdb");$fsdbDumpvars(0);

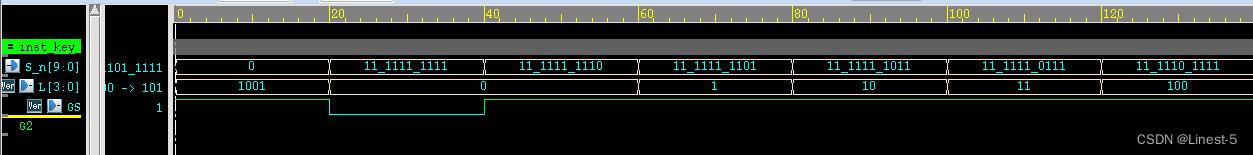

endendmodule仿真测试
VL15 优先编码器Ⅰ
题目描述
下表是8线-3线优先编码器Ⅰ的功能表。
①请根据该功能表，用Verilog实现该优先编码器Ⅰ。
| EI | I[7] | I[6] | I[5] | I[4] | I[3] | I[2] | I[1] | I[0] | Y[2] | Y[1] | Y[0] | GS | EO |
| 0 | x | x | x | x | x | x | x | x | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 1 | 1 | x | x | x | x | x | x | x | 1 | 1 | 1 | 1 | 0 |
| 1 | 0 | 1 | x | x | x | x | x | x | 1 | 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 1 | x | x | x | x | x | 1 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 | x | x | x | x | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 1 | x | x | x | 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 1 | x | x | 0 | 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | x | 0 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
RTL设计
module encoder_83(input [7:0] I ,input EI ,output wire [2:0] Y ,output wire GS ,output wire EO
);reg [2:0] Y_reg;always @(I or EI) beginif (!EI) beginY_reg = 3'b000;endelse begincasez(I)8'b00000000: beginY_reg <= 3'b000;end8'b1???????: beginY_reg <= 3'b111;end8'b01??????: beginY_reg <= 3'b110;end8'b001?????: beginY_reg <= 3'b101;end8'b0001????: beginY_reg <= 3'b100;end8'b00001???: beginY_reg <= 3'b011;end8'b000001??: beginY_reg <= 3'b010;end8'b0000001?: beginY_reg <= 3'b001;end8'b00000001: beginY_reg <= 3'b000;enddefault: beginY_reg <= 3'b000;endendcaseend
endassign Y = Y_reg;
assign GS = (EI==1'b0) ? 1'b0 : (((|I) == 1'b0) ? 1'b0 : 1'b1);
assign EO = (EI==1'b0) ? 1'b0 : (~GS);endmoduletestbench设计
`timescale 1ns/1nsmodule tb_encoder_83();reg [7:0] I;reg EI;wire [2:0] Y;wire GS;wire EO; initial beginI <= 8'd0;EI <= 1'b0;#200$finish;
end always #10 I <= {$random} % 9'd256;
always #10 EI <= {$random} % 2'd2;encoder_83 inst_encoder_83 (.I (I), .EI (EI), .Y (Y), .GS (GS), .EO (EO)
);//fsdb
initial begin$fsdbDumpfile("tb_encoder_83.fsdb");$fsdbDumpvars(0);
endendmodule仿真测试
VL16 使用8线-3线优先编码器Ⅰ实现16线-4线优先编码器
题目描述
②请使用2片该优先编码器Ⅰ及必要的逻辑电路实现16线-4线优先编码器。优先编码器Ⅰ的真值表和代码已给出。
可将优先编码器Ⅰ的代码添加到本题答案中，并例化。
RTL 设计
`timescale 1ns/1nsmodule encoder_83(input [7:0] I ,input EI ,output wire [2:0] Y ,output wire GS ,output wire EO
);
assign Y[2] = EI & (I[7] | I[6] | I[5] | I[4]);
assign Y[1] = EI & (I[7] | I[6] | ~I[5]&~I[4]&I[3] | ~I[5]&~I[4]&I[2]);
assign Y[0] = EI & (I[7] | ~I[6]&I[5] | ~I[6]&~I[4]&I[3] | ~I[6]&~I[4]&~I[2]&I[1]);assign EO = EI&~I[7]&~I[6]&~I[5]&~I[4]&~I[3]&~I[2]&~I[1]&~I[0];assign GS = EI&(I[7] | I[6] | I[5] | I[4] | I[3] | I[2] | I[1] | I[0]);
//assign GS = EI&(| I);endmodulemodule encoder_164(input [15:0] A ,input EI ,output wire [3:0] L ,output wire GS ,output wire EO
);wire [2:0] Y0;
wire [2:0] Y1;
wire GS0;
wire GS1;
wire E0_0;
wire E0_1;encoder_83 inst_encoder_83_0 (.I(A[7:0]), .EI(EI), .Y(Y0), .GS(GS0), .EO(EO_0)
);encoder_83 inst_encoder_83_1 (.I(A[15:8]), .EI(EI), .Y(Y1), .GS(GS1), .EO(EO_1)
);assign L[3] = GS1;
assign L[2] = (L[3]==0) ? Y0[2] : Y1[2];
assign L[1] = (L[3]==0) ? Y0[1] : Y1[1];
assign L[0] = (L[3]==0) ? Y0[0] : Y1[0];assign GS = GS0 | GS1;assign EO = EO_0 & EO_1;endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_encoder_164();
reg [15:0] A ;
reg EI;
wire [3:0] L ;
wire GS;
wire EO;initial beginA <= 16'd0;EI <= 1'b0;#200$finish;
endalways #10 A <= {$random} % 17'd65536;
always #10 EI <= {$random} % 2'd2;encoder_164 encoder_164_inst(.A (A ),.EI(EI),.L (L ),.GS(GS),.EO(EO));//fsdb
initial begin$fsdbDumpfile("tb_encoder_164.fsdb");$fsdbDumpvars(0);

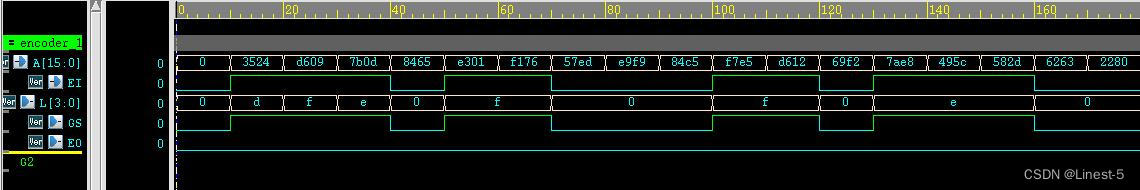

endendmodule仿真测试
VL17 用3-8译码器实现全减器
题目描述

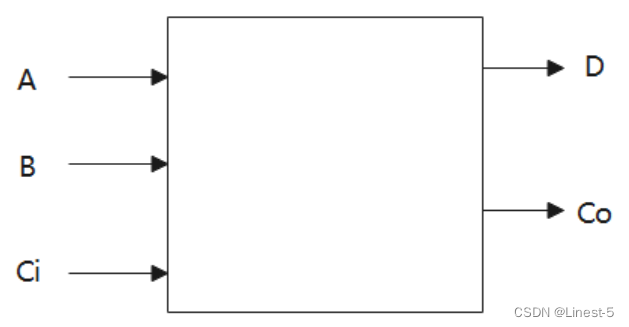

请使用3-8译码器和必要的逻辑门实现全减器，全减器接口图如下，A是被减数，B是减数，Ci是来自低位的借位，D是差，Co是向高位的借位。
3-8译码器代码如下，可将参考代码添加并例化到本题答案中。
RTL 设计
module decoder_38(input E ,input A0 ,input A1 ,input A2 ,output reg Y0n , output reg Y1n , output reg Y2n , output reg Y3n , output reg Y4n , output reg Y5n , output reg Y6n , output reg Y7n
);always @(*)beginif(!E)beginY0n = 1'b1;Y1n = 1'b1;Y2n = 1'b1;Y3n = 1'b1;Y4n = 1'b1;Y5n = 1'b1;Y6n = 1'b1;Y7n = 1'b1;end else begincase({A2,A1,A0})3'b000 : beginY0n = 1'b0; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;end 3'b001 : beginY0n = 1'b1; Y1n = 1'b0; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;end 3'b010 : beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b0; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;end 3'b011 : beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b0; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;end 3'b100 : beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b0; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;end 3'b101 : beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b0; Y6n = 1'b1; Y7n = 1'b1;end 3'b110 : beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b0; Y7n = 1'b1;end 3'b111 : beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b0;end default: beginY0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1; Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;endendcase end
end endmodulemodule decoder1(input A ,input B ,input Ci ,output wire D ,output wire Co
);wire Y0,Y1,Y2,Y3,Y4,Y5,Y6,Y7;decoder_38 inst(1'b1,Ci,B,A,Y0,Y1,Y2,Y3,Y4,Y5,Y6,Y7);assign D = ~(Y1 & Y2 & Y4 & Y7);
assign Co = ~(Y1 & Y2 & Y3 & Y7);endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_decoder_38();reg A;reg B;reg Ci;wire D;wire Co;initial beginA <= 1'd0;B <= 1'd0;Ci <= 1'd0;#200$finish;
endalways #10 A <= {$random} % 2'd2;
always #10 B <= {$random} % 2'd2;
always #10 Ci <= {$random} % 2'd2;decoder_38 decoder_38_inst(.A(A),.B(B),.Ci(Ci),.D(D),.Co(Co));//fsdb
initial begin$fsdbDumpfile("tb_decoder_38.fsdb");$fsdbDumpvars(0);

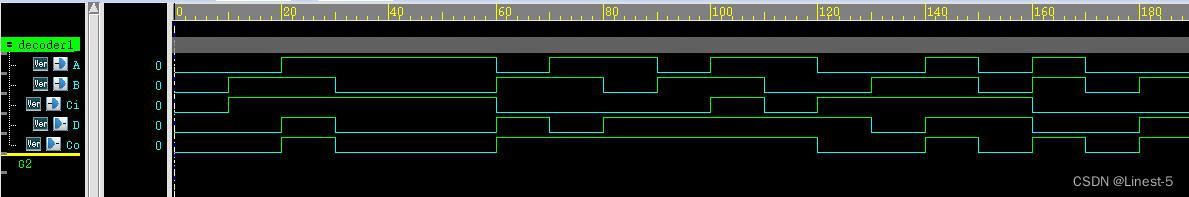

endendmodule仿真测试
VL18 实现3-8译码器
题目描述
下表是74HC138译码器的功能表。
| E3 | E2_n | E1_n | A2 | A1 | A0 | Y0_n | Y1_n | Y2_n | Y3_n | Y4_n | Y5_n | Y6_n | Y7_n |
| x | 1 | x | x | x | x | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| x | x | 1 | x | x | x | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | x | x | x | x | x | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
①请用基础门电路实现该译码器电路，用Verilog将电路描述出来。基础门电路包括：非门、多输入与门、多输入或门。
RTL 设计
module decoder_38(input E1_n ,input E2_n ,input E3 ,input A0 ,input A1 ,input A2 ,output wire Y0_n , output wire Y1_n , output wire Y2_n , output wire Y3_n , output wire Y4_n , output wire Y5_n , output wire Y6_n , output wire Y7_n
);assign Y0_n = ~(E3 & (~(E2_n | E1_n | A2 | A1 | A0)));
assign Y1_n = ~(E3 & A0 & (~(E2_n | E1_n | A2 | A1)));
assign Y2_n = ~(E3 & A1 & (~(E2_n | E1_n | A2 | A0)));
assign Y3_n = ~(E3 & A1 & A0 & (~(E2_n | E1_n | A2)));
assign Y4_n = ~(E3 & A2 & (~(E2_n | E1_n | A1 | A0)));
assign Y5_n = ~(E3 & A2 & A0 & (~(E2_n | E1_n | A1)));
assign Y6_n = ~(E3 & A2 & A1 & (~(E2_n | E1_n | A0)));
assign Y7_n = ~(E3 & A2 & A1 & A0 & (~(E2_n | E1_n)));endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_decoder_38();reg E1_n;
reg E2_n;
reg E3;
reg A0;
reg A1;
reg A2;
wire Y0_n;
wire Y1_n;
wire Y2_n;
wire Y3_n;
wire Y4_n;
wire Y5_n;
wire Y6_n;
wire Y7_n;initial beginE1_n <= 1'b0; E2_n <= 1'b0;E3 <= 1'b0;A0 <= 1'b0;A1 <= 1'b0;A2 <= 1'b0;#200$finish;
endalways #10 E1_n <= {$random} % 2'd2;
always #10 E2_n <= {$random} % 2'd2;
always #10 E3 <= {$random} % 2'd2;
always #10 A0 <= {$random} % 2'd2;
always #10 A1 <= {$random} % 2'd2;
always #10 A2 <= {$random} % 2'd2;decoder_38 inst_decoder_38 (.E1_n (E1_n),.E2_n (E2_n),.E3 (E3),.A0 (A0),.A1 (A1),.A2 (A2),.Y0_n (Y0_n),.Y1_n (Y1_n),.Y2_n (Y2_n),.Y3_n (Y3_n),.Y4_n (Y4_n),.Y5_n (Y5_n),.Y6_n (Y6_n),.Y7_n (Y7_n)
);//fsdb
initial begin$fsdbDumpfile("tb_decoder_38.fsdb");$fsdbDumpvars(0);

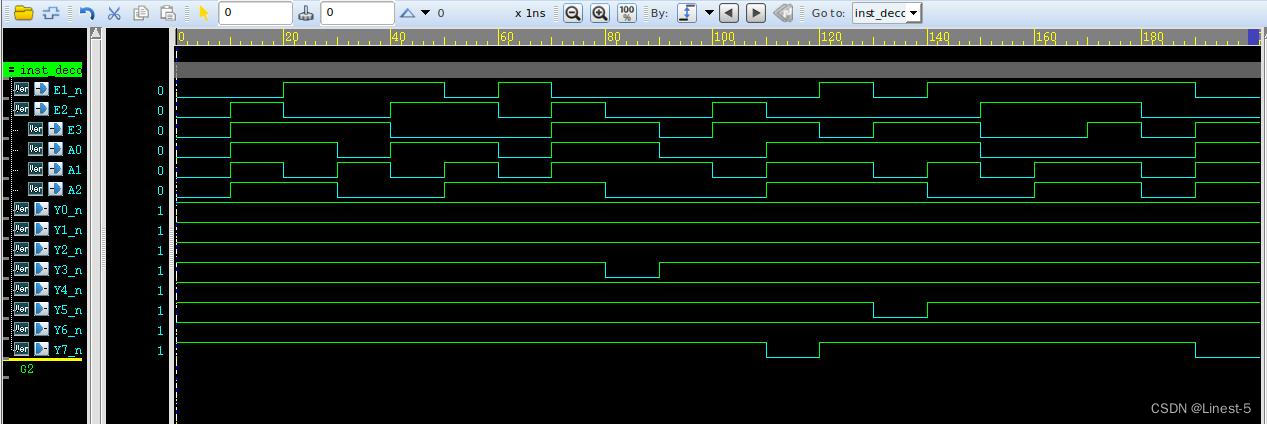

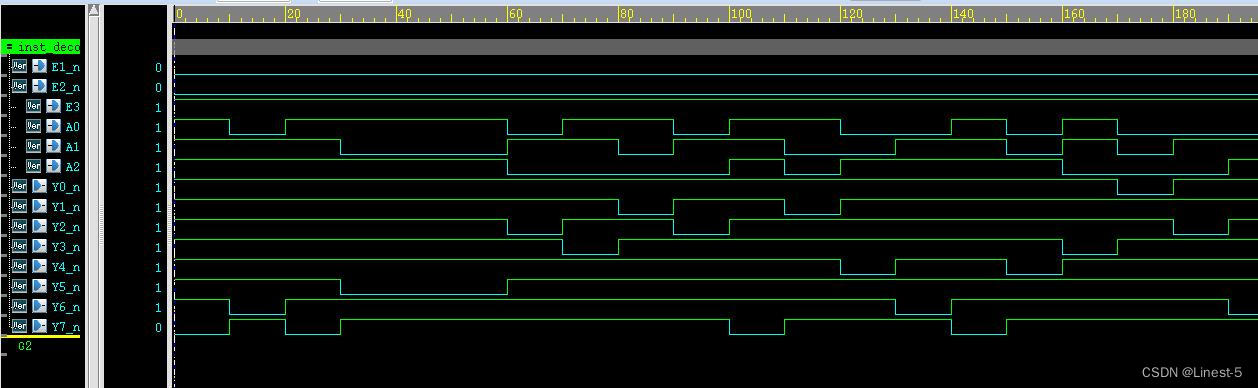

endendmodule仿真测试
VL19 使用3-8译码器①实现逻辑函数
题目描述
下表是74HC138译码器的功能表.
| E3 | E2_n | E1_n | A2 | A1 | A0 | Y0_n | Y1_n | Y2_n | Y3_n | Y4_n | Y5_n | Y6_n | Y7_n |
| x | 1 | x | x | x | x | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| x | x | 1 | x | x | x | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | x | x | x | x | x | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
②请使用3-8译码器①和必要的逻辑门实现函数L=(~A)·C+A·B
RTL 设计
module decoder_38(input E1_n ,input E2_n ,input E3 ,input A0 ,input A1 ,input A2 ,output wire Y0_n , output wire Y1_n , output wire Y2_n , output wire Y3_n , output wire Y4_n , output wire Y5_n , output wire Y6_n , output wire Y7_n
);
wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign Y1_n = ~(E & ~A2 & ~A1 & A0);
assign Y2_n = ~(E & ~A2 & A1 & ~A0);
assign Y3_n = ~(E & ~A2 & A1 & A0);
assign Y4_n = ~(E & A2 & ~A1 & ~A0);
assign Y5_n = ~(E & A2 & ~A1 & A0);
assign Y6_n = ~(E & A2 & A1 & ~A0);
assign Y7_n = ~(E & A2 & A1 & A0);endmodulemodule decoder0(input A ,input B ,input C ,output wire L
);wire Y0_n,Y1_n,Y2_n,Y3_n,Y4_n,Y5_n,Y6_n,Y7_n;decoder_38 inst_decoder_38(.E1_n (0),.E2_n (0),.E3 (1),.A0 (A),.A1 (B),.A2 (C),.Y0_n (Y0_n),.Y1_n (Y1_n),.Y2_n (Y2_n),.Y3_n (Y3_n),.Y4_n (Y4_n),.Y5_n (Y5_n),.Y6_n (Y6_n),.Y7_n (Y7_n));assign L = ~Y3_n | ~Y4_n | ~Y6_n | ~Y7_n;endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_decoder0();reg A;
reg B;
reg C;
wire L;initial beginA <= 1'b1;B <= 1'b1;C <= 1'b1;#200$finish;
endalways #10 A <= {$random} % 2'd2;
always #10 B <= {$random} % 2'd2;
always #10 C <= {$random} % 2'd2;decoder0 decoder0_inst(.A (A),.B (B),.C (C),.L (L));//fsdb
initial begin$fsdbDumpfile("tb_decoder0.fsdb");$fsdbDumpvars(0);
endendmodule仿真测试
VL20 数据选择器实现逻辑电路
题目描述

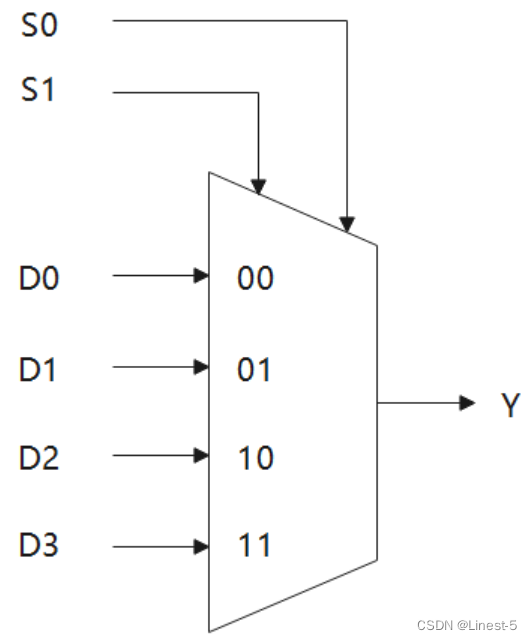

请使用此4选1数据选择器和必要的逻辑门实现下列表达式。
L=A∙B+A∙~C+B∙C
数据选择器的逻辑符号如下图：
数据选择器代码如下，可在本题答案中添加并例化此数据选择器。
RTL 设计
module data_sel(input S0 ,input S1 ,input D0 ,input D1 ,input D2 ,input D3 ,output wire Y
);assign Y = ~S1 & (~S0&D0 | S0&D1) | S1&(~S0&D2 | S0&D3);endmodulemodule sel_exp(input A ,input B ,input C ,output wire L
);data_sel luoji(.S1(A),.S0(B),.D0(1'b0),.D1(C),.D2(~C),.D3(1'b1),.Y(L));
endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_sel_exp();reg A;reg B;reg C;wire L;initial beginA <= 1'b0;B <= 1'b0;C <= 1'b0;#200$finish;
endalways #10 A <= {$random} % 2'd2;
always #10 B <= {$random} % 2'd2;
always #10 C <= {$random} % 2'd2;sel_exp sel_exp_inst(.A (A),.B (B),.C (C),.L (L) );//fsdb
initial begin$fsdbDumpfile("tb_sel_exp.fsdb");$fsdbDumpvars(0);
endendmoduleVL21 根据状态转移表实现时序电路
题目描述

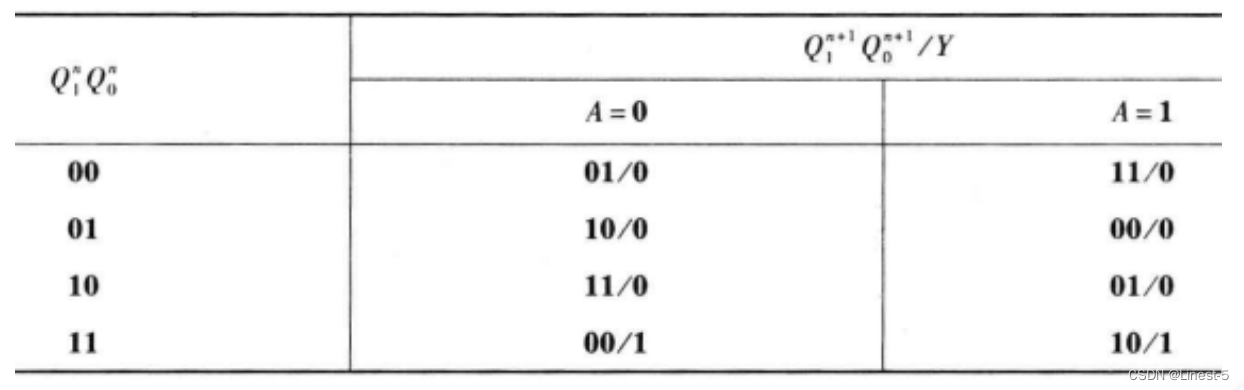

某同步时序电路转换表如下，请使用D触发器和必要的逻辑门实现此同步时序电路，用Verilog语言描述。
电路的接口如下图所示。
RTL 设计
`timescale 1ns/1nsmodule seq_circuit(input clk,input rst_n,input A,output wire Y
);reg [1:0] state;
reg [1:0] next_state;
reg Y_reg;//状态机第一段，状态跳转，时序逻辑
always @(posedge clk or negedge rst_n) beginif (!rst_n) beginstate <= 2'b00;endelse beginstate <= next_state;end
end//状态机第二段，转移条件，组合逻辑
always @(*) beginnext_state = state;case(state)2'b00: beginif (A == 1'b1) beginnext_state <= 2'b11;endelse beginnext_state <= 2'b01;endend2'b01: beginif (A == 1'b1) beginnext_state <= 2'b00;endelse beginnext_state <= 2'b10;endend2'b10: beginif (A == 1'b1) beginnext_state <= 2'b01;endelse beginnext_state <= 2'b11;endend2'b11: beginif (A == 1'b1) beginnext_state <= 2'b10;endelse beginnext_state <= 2'b00;endenddefault: beginnext_state <= 2'b00;endendcase
end//状态机第三段，结果输出，时序逻辑
always @(posedge clk or negedge rst_n) beginif (!rst_n) beginY_reg <= 1'b0;endelse if (next_state == 2'b11) beginY_reg <= 1'b1;endelse beginY_reg <= 1'b0;end
endassign Y = Y_reg;endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_seq_circuit();reg clk;reg rst_n;reg A;wire y;initial beginclk = 1'b1;rst_n <= 1'b0;#20rst_n <= 1'b1;#200$finish;
end always #5 clk = ~clk;
always #10 A <= {$random} % 2'd2;seq_circuit inst_seq (.clk(clk), .rst_n(rst_n), .A(A), .Y(Y)
);//fsdb
initial begin$fsdbDumpfile("tb_seq_circuit.fsdb");$fsdbDumpvars(0);$fsdbDumpMDA();

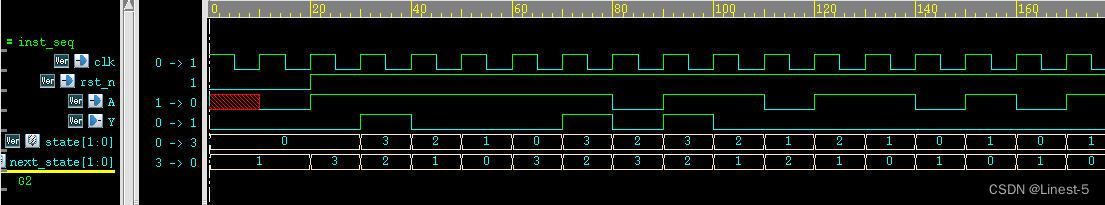

endendmodule仿真测试
VL22 根据状态转移图实现时序电路
题目描述

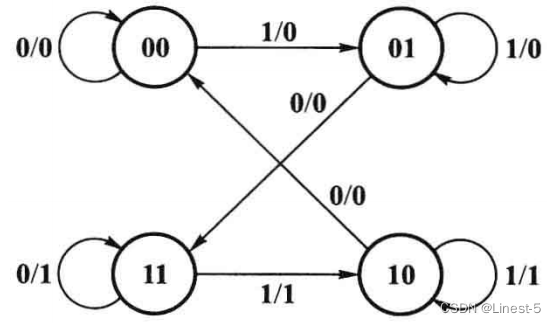

某同步时序电路的状态转换图如下，→上表示“C/Y”，圆圈内为现态，→指向次态。
请使用D触发器和必要的逻辑门实现此同步时序电路，用Verilog语言描述。
电路的接口如下图所示，C是单bit数据输入端。
RTL 设计
module seq_circuit(input C,input clk,input rst_n, output Y
);parameter S0 = 2'b00;
parameter S1 = 2'b01;
parameter S2 = 2'b10;
parameter S3 = 2'b11;reg [1:0] state;
reg [1:0] next_state;//状态机第一段，状态跳转，时序逻辑
always @(posedge clk or negedge rst_n) beginif (!rst_n) beginstate <= S0;endelse beginstate <= next_state;end
end//状态机第二段，条件转移，组合逻辑
always @(*) beginnext_state = state;case(state)S0: beginif (C) beginnext_state = S1;endelse beginnext_state = S0;endendS1: beginif (C) beginnext_state = S1;endelse beginnext_state = S3;endendS2: beginif (C) beginnext_state = S2;endelse beginnext_state = S0;endendS3: beginif (C) beginnext_state = S2;endelse beginnext_state = S3;endenddefault: beginnext_state = S0;endendcase
end//状态机第三段，结果输出，组合逻辑
assign Y = ((state==S2) && (C == 1'b1)) || (state == S3);endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_seq_circuit();reg C;
reg clk;
reg rst_n;
wire Y;initial beginclk = 1'b1;rst_n = 1'b0;#20rst_n = 1'b1;#200$finish;
endalways #5 clk = ~clk;
always #10 C <= {$random} % 2'd2;seq_circuit inst_seq (.C (C), .clk (clk), .rst_n (rst_n), .Y (Y)
);initial begin$fsdbDumpfile("tb_seq_circuit.fsdb");$fsdbDumpvars(0);$fsdbDumpMDA ();
endendmoduleVL23 ROM的简单实现
题目描述
实现一个深度为8，位宽为4bit的ROM，数据初始化为0，2，4，6，8，10，12，14。可以通过输入地址addr，输出相应的数据data。
接口信号图如下：
使用Verilog HDL实现以上功能并编写testbench验证。
RTL 设计
module rom(input clk,input rst_n,input [7:0] addr,output [3:0] data
);reg [3:0] rom [7:0];
reg [3:0] data_reg;integer i;
initial beginfor (i=0;i<8;i=i+1) beginrom[i] = i*2;end
endalways @(*) beginif (!rst_n) begindata_reg <= 4'd0;endelse begindata_reg <= rom[addr];end
endassign data = data_reg;endmoduletestbench 设计
`timescale 1ns/1nsmodule tb_rom();reg clk;
reg rst_n;
reg [7:0] addr;
wire [3:0] data; initial beginclk = 1'b1;rst_n <= 1'b0;#20rst_n <= 1'b1;#200$finish;
endalways #5 clk = ~clk;
always #10 addr <= {$random} % 4'd8;rom inst_rom (.clk (clk), .rst_n (rst_n), .addr (addr), .data (data)
);//fsdb
initial begin$fsdbDumpfile("tb_rom.fsdb");$fsdbDumpvars(0);$fsdbDumpMDA();
endendmoduleVL24 边沿检测
题目描述
有一个缓慢变化的1bit信号a，编写一个程序检测a信号的上升沿给出指示信号rise，当a信号出现下降沿时给出指示信号down。
注：rise,down应为单脉冲信号，在相应边沿出现时的下一个时钟为高，之后恢复到0，一直到再一次出现相应的边沿。
使用Verilog HDL实现以上功能并编写testbench验证。
RTL 设计

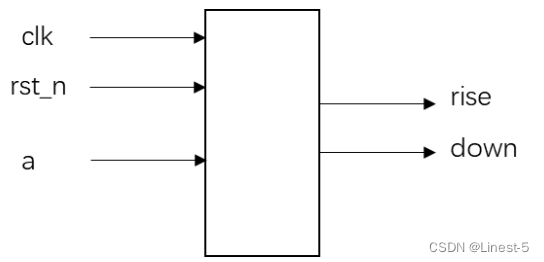

module edge_detect(input clk,input rst_n,input a,output reg rise,output reg down
);reg a_reg;
wire pulse;always @(posedge clk or negedge rst_n) beginif (!rst_n) begina_reg <= 1'b0;endelse begina_reg <= a;end
endassign pulse = a ^ a_reg;always @(posedge clk or negedge rst_n) beginif (!rst_n) beginrise <= 1'b0;down <= 1'b0;endelse if (pulse && a) beginrise <= 1'b1;endelse if (pulse && ~a) begindown <= 1'b1;endelse beginrise <= 1'b0;down <= 1'b0; end
endendmoduletestbench 设计
`timescale 1ns/1nsmodule tb_edge_detect();
reg clk ;
reg rst_n;
reg a ;
wire rise ;
wire down ;initial beginclk = 1'b1;rst_n <= 1'b0;a <= 1'b0;#20rst_n <= 1'b1;#20a <= 1'b1;#20a <= 1'b0;#30a <= 1'b1;#40a <= 1'b0;#20a <= 1'b1;#20a <= 1'b0; #20$finish;
endalways #5 clk = ~clk;edge_detect inst_edge_detect (.clk (clk), .rst_n (rst_n), .a (a), .rise (rise), .down (down)
);//fsdb
initial begin$fsdbDumpfile("tb_edge_detect.fsdb");$fsdbDumpvars(0);$fsdbDumpMDA();
endendmodule相关内容
热门资讯
埃菲尔铁塔在哪 中国仿建埃菲尔...
2019年4月26日，广西南宁市，街头惊现一座巨型山寨版埃菲尔铁塔，高约20米，白色塔身，造型逼真，...
苗族的传统节日 贵州苗族节日有...
【岜沙苗族芦笙节】岜沙，苗语叫“分送”，距从江县城7.5公里，是世界上最崇拜树木并以树为神的枪手部落...
北京的名胜古迹 北京最著名的景...
北京从元代开始，逐渐走上帝国首都的道路，先是成为大辽朝五大首都之一的南京城，随着金灭辽，金代从海陵王...
长白山自助游攻略 吉林长白山游...
昨天介绍了西坡的景点详细请看链接：一个人的旅行，据说能看到长白山天池全凭运气，您的运气如何？今日介绍...
应用未安装解决办法 平板应用未...
---IT小技术，每天Get一个小技能！一、前言描述苹果IPad2居然不能安装怎么办？与此IPad不...
脚上的穴位图 脚面经络图对应的...
人体穴位作用图解大全更清晰直观的标注了各个人体穴位的作用，包括头部穴位图、胸部穴位图、背部穴位图、胳...
猫咪吃了塑料袋怎么办 猫咪误食...
你知道吗？塑料袋放久了会长猫哦！要说猫咪对塑料袋的喜爱程度完完全全可以媲美纸箱家里只要一有塑料袋的响...
demo什么意思 demo版本...
618快到了，各位的小金库大概也在准备开闸放水了吧。没有小金库的，也该向老婆撒娇卖萌服个软了，一切只...
世界上最漂亮的人 世界上最漂亮...
此前在某网上，选出了全球265万颜值姣好的女性。从这些数量庞大的女性群体中，人们投票选出了心目中最美...
埃菲尔铁塔在哪 中国仿建埃菲尔...
2019年4月26日，广西南宁市，街头惊现一座巨型山寨版埃菲尔铁塔，高约20米，白色塔身，造型逼真，...
苗族的传统节日 贵州苗族节日有...
【岜沙苗族芦笙节】岜沙，苗语叫“分送”，距从江县城7.5公里，是世界上最崇拜树木并以树为神的枪手部落...
北京的名胜古迹 北京最著名的景...
北京从元代开始，逐渐走上帝国首都的道路，先是成为大辽朝五大首都之一的南京城，随着金灭辽，金代从海陵王...
长白山自助游攻略 吉林长白山游...
昨天介绍了西坡的景点详细请看链接：一个人的旅行，据说能看到长白山天池全凭运气，您的运气如何？今日介绍...
世界上最漂亮的人 世界上最漂亮...
此前在某网上，选出了全球265万颜值姣好的女性。从这些数量庞大的女性群体中，人们投票选出了心目中最美...
应用未安装解决办法 平板应用未...
---IT小技术，每天Get一个小技能！一、前言描述苹果IPad2居然不能安装怎么办？与此IPad不...
脚上的穴位图 脚面经络图对应的...
人体穴位作用图解大全更清晰直观的标注了各个人体穴位的作用，包括头部穴位图、胸部穴位图、背部穴位图、胳...
demo什么意思 demo版本...
618快到了，各位的小金库大概也在准备开闸放水了吧。没有小金库的，也该向老婆撒娇卖萌服个软了，一切只...
猫咪吃了塑料袋怎么办 猫咪误食...
你知道吗？塑料袋放久了会长猫哦！要说猫咪对塑料袋的喜爱程度完完全全可以媲美纸箱家里只要一有塑料袋的响...
