【OFDM系列8】对知乎“正交频分复用(OFDM)原理灵魂9问”的理解与通俗易懂回答(慎入，含大量重要公式详细推导的万字长文)

创始人

2024-04-28 08:50:47

前段时间，在知乎上看到一篇文章：
正交频分复用（OFDM）原理

文中博主提出了关于OFDM的九个问题，看了之后感觉这些问题的确深入OFDM本质，仔细思考可以很好地加深对OFDM这种较为复杂的调制方式的理解，下面谈一谈本人粗浅的一些理解和粗浅的认识，如有不准确或不恰当之处，欢迎留言讨论！！！

问题一：OFDM的频域的数字信号如何映射到模拟信号里的频率？为什么？为什么需要把高频子载波作为保护频带？

OFDM的频域的数字信号如何映射到模拟信号里的频率？

这得从多载波调制技术的由来和发展讲起了，早期为了解决在具有多径衰落的短波无线电信道上传输数字信号时的码间干扰，除了采用均衡器进行均衡，另一种方法就是将信道分成多个子信道。
在这里插入图片描述

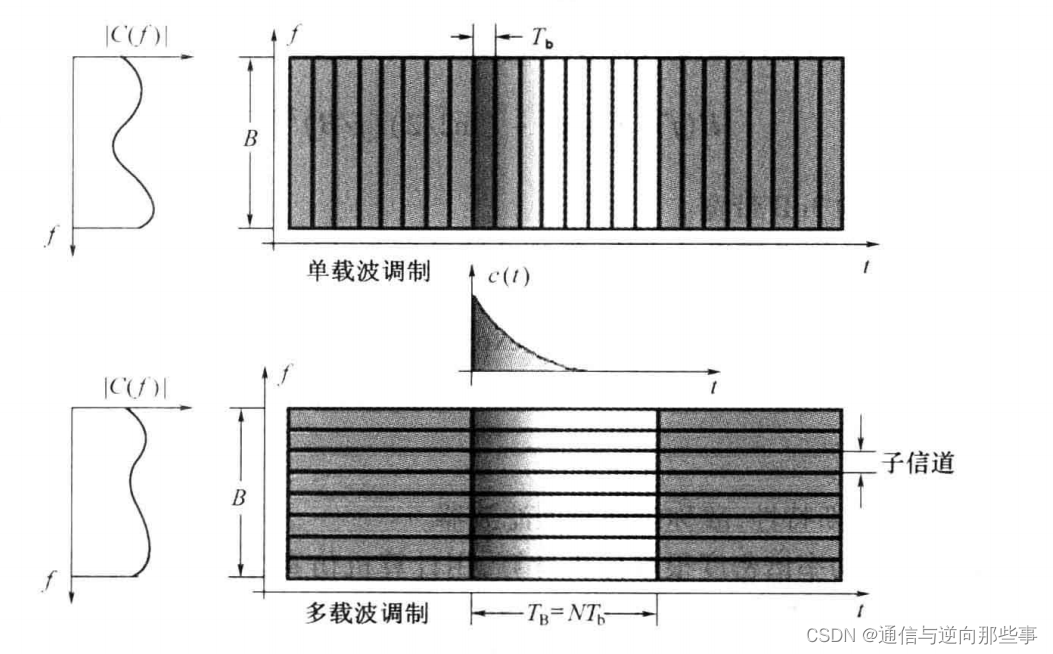

如图，在单载波体制中，码元周期T小，但占用带宽与码元周期成反比，因此占用带宽较大，通常此时信号占用的带宽会很容易超过信道的相干带宽(下面有解释)，那么很容易想到的是减小信号的带宽，将频带划分为多个子信道，使每个子信道的带宽小于或等于信道的相干带宽，则每个子信道都可以近似为非频率选择性或平坦衰落信道，这也就是多载波体制由来！

时延扩
