Vivado2021.2简化开发流程（自用）

步骤过多，自己记录以备后面使用
步骤来自于视频小梅哥02A 通用的FPGA开发流程介绍_哔哩哔哩_bilibili
设计定义（让LED一秒闪烁一次）
设计输入（编写逻辑（使用Verilog代码描述逻辑），画逻辑图，使用IP）
综合工具（由专业的EDA软件进行仿真，Quartus、Vivado、ISE），对所写的逻辑描述内容进行分析，并得到逻辑门级别的电路内容。
功能仿真（使用专门的仿真工具进行仿真，验证设计的逻辑功能能够实现）
对于数字电路来说，仿真是基本接近于真实情况的，是可信的。Modelsim
布局布线（在指定器件上将设计的逻辑电路实现）
分析性能
1、时序仿真（非常耗费时间）
2、静态时序分析（实际使用）
下载到目标板上，查看运行结果。
让程序在目标上正常工作（功能正常、性能稳定）
板级调试

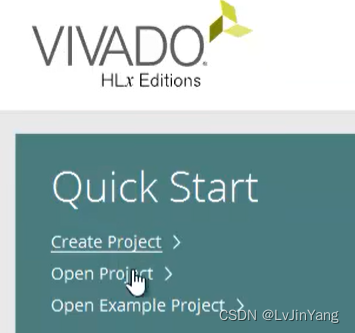

创建项目

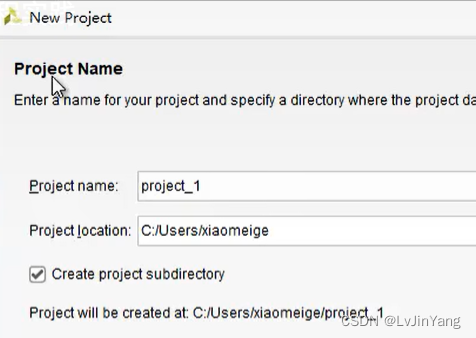

起项目名

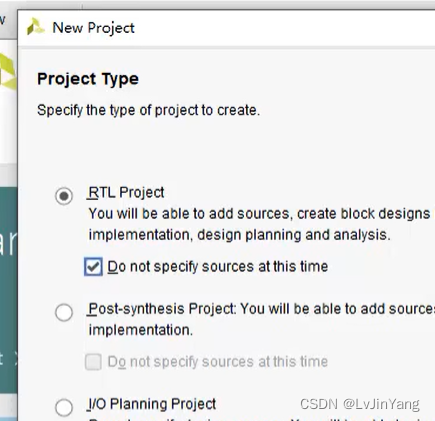

选择项目类型

选择板子类型，不跑板子的话可以选择xc7z007sclg225-2好创建一点，之前随便选的第一个创建了很久都没创建好

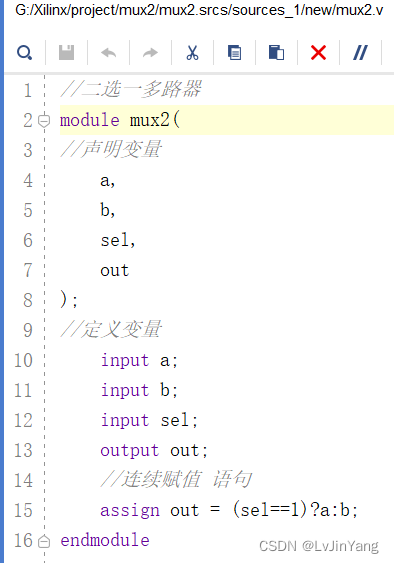

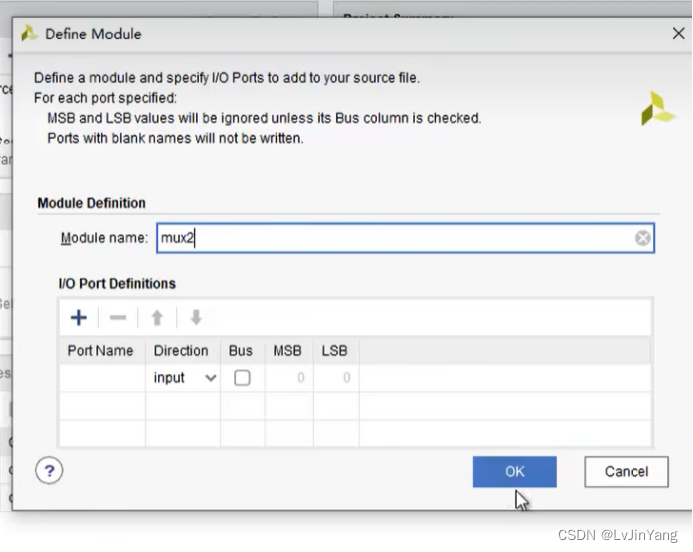

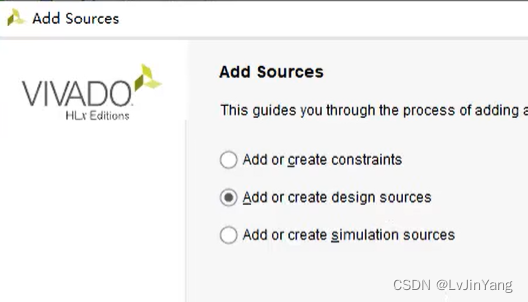

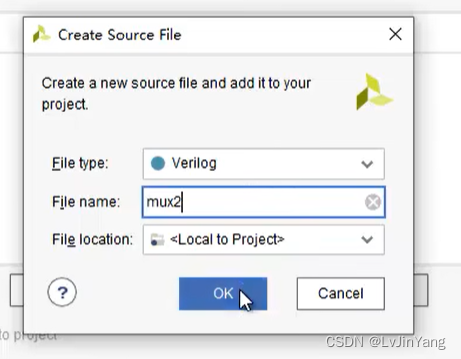

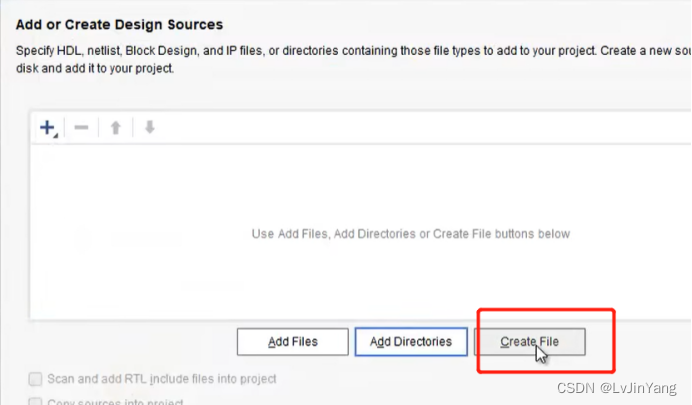

编写开发逻辑

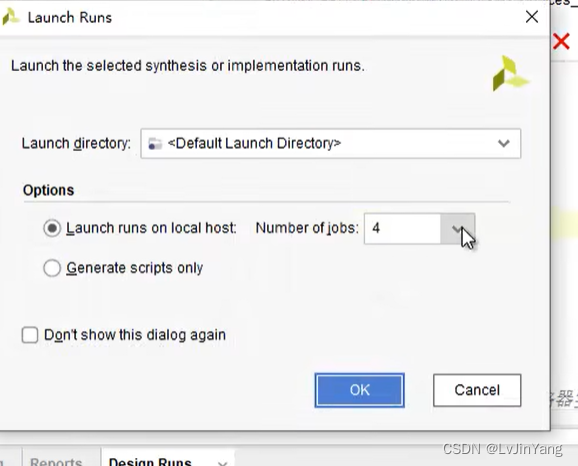

分析综合

点第一个（第二个是布局布线）

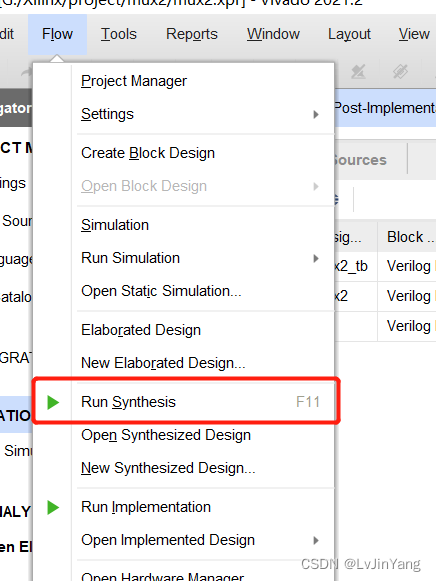

或者在Flow下面选也行

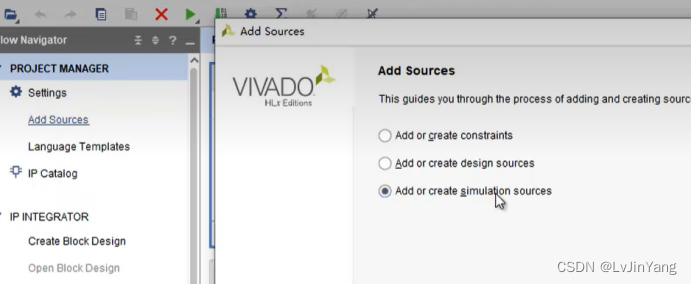

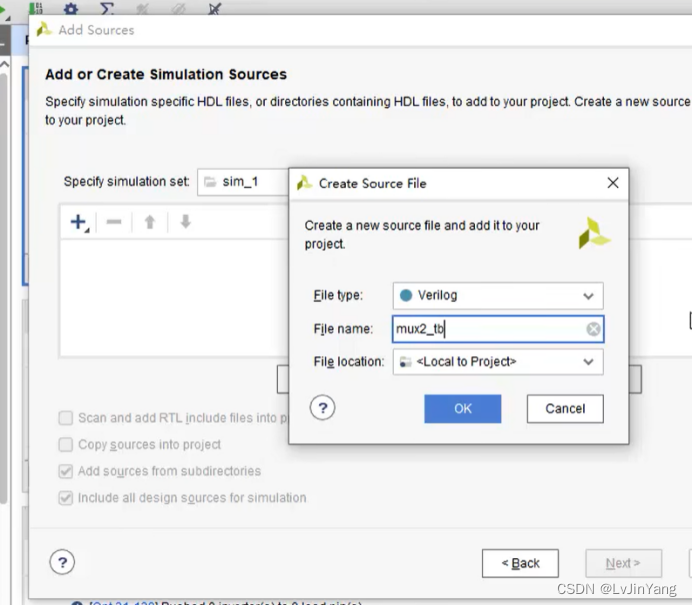

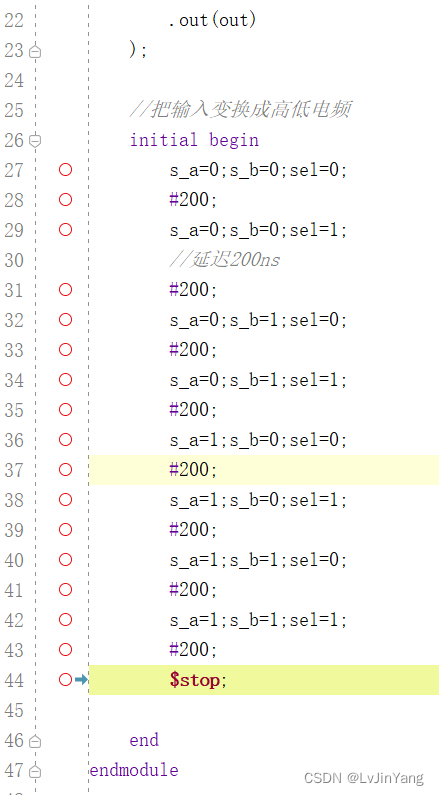

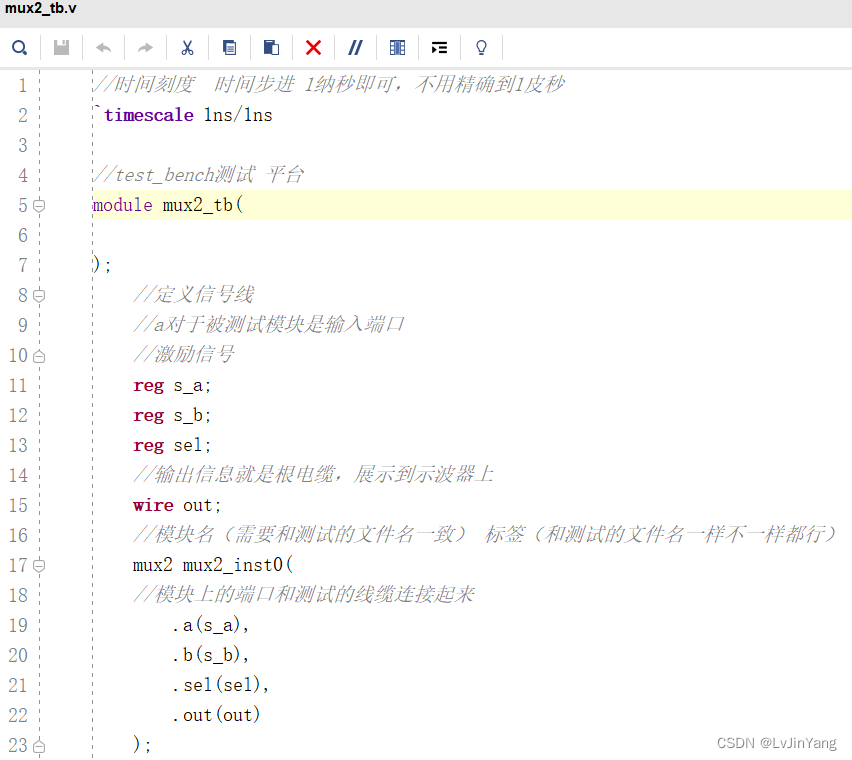

创建仿真平台test bench

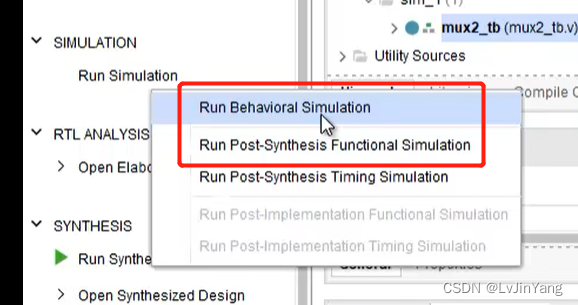

仿真，点第一个第二个都可以

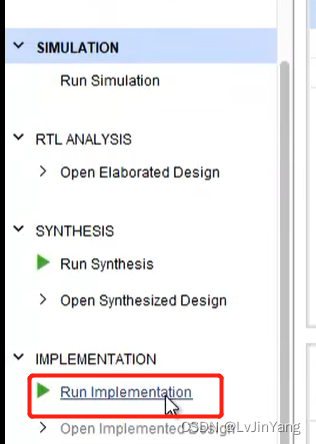

布局布线

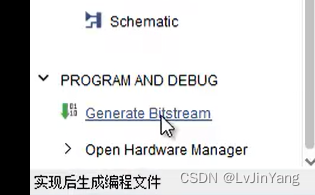

生成开发板文件

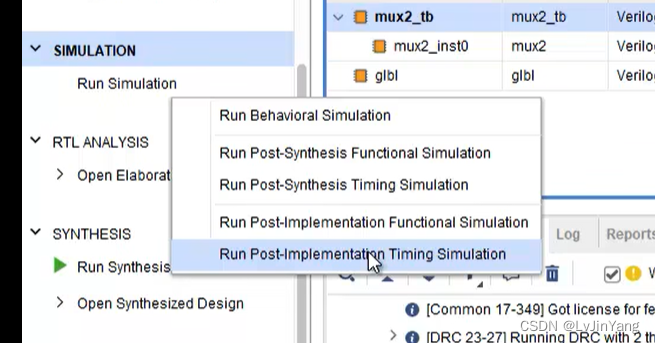

时序仿真

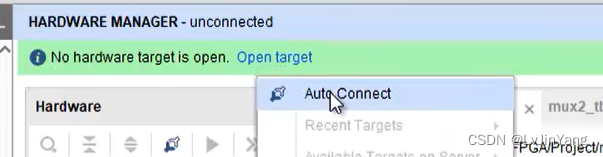

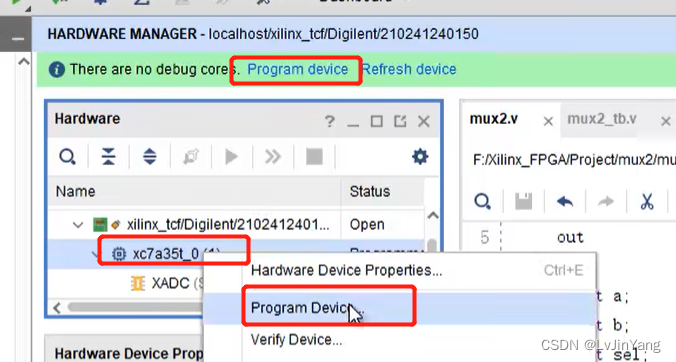

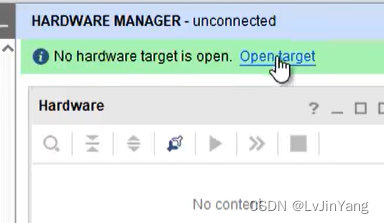

板机调试

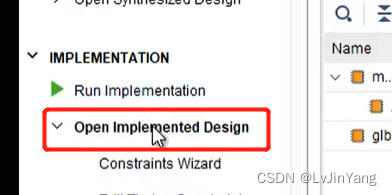

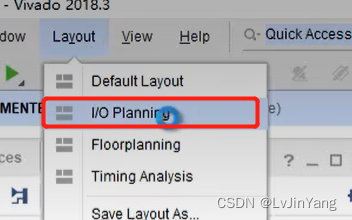

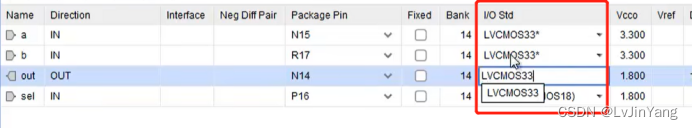

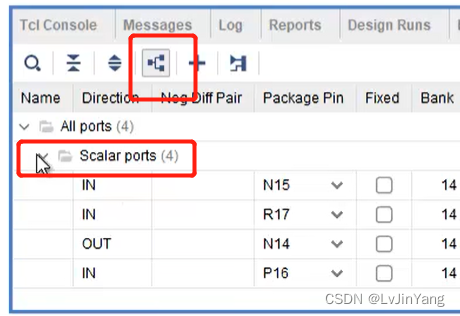

编辑开发引脚




编辑完ctrl+s保存

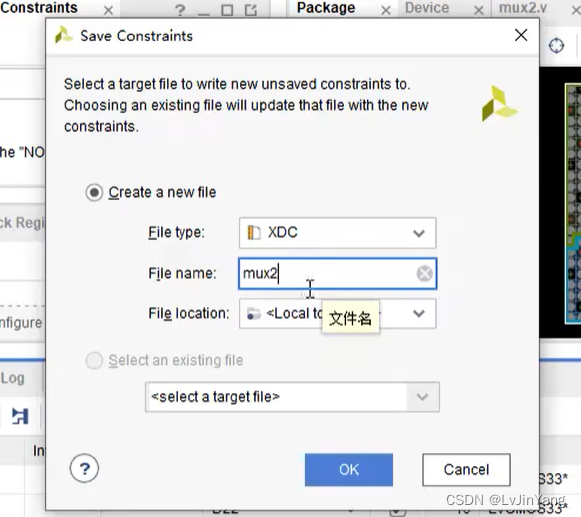

保存引脚文件
一般和工程名称一致

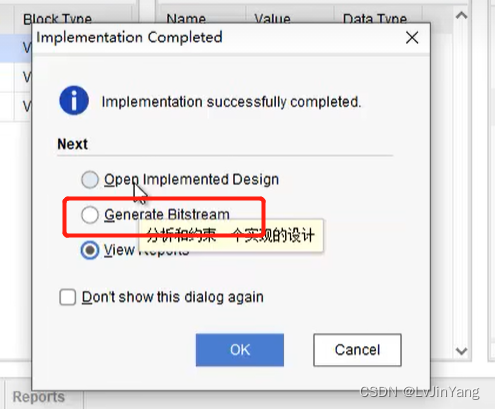

创建Bitstream
