在verilog 中可以实现的数字电路主要分为两类----组合逻辑电路和时序逻辑电路。

组合逻辑电路比较简单，仅由基本逻辑门组成---如与门、或门和非门等。当电路的输入发生变化时，输出几乎（信号在电路中传递时会有一小段延迟）立即就发生变化。

相反，时序逻辑电路使用时钟且必须要触发器等存储元件，所以其输出变化与电路时钟同步，不是即时变化的。

这篇文章将讨论如何使用 assign 关键字在 verilog 中实现连续赋值（continuous assignment），以及使用连续赋值语句实现基本逻辑门和多路选择器。

1、Verilog 中的连续赋值（Continuous Assignment）

设计者可以使用连续赋值语句将数据驱动到设计中的net类型中。因此，连续赋值语句经常被用来实现组合逻辑电路。

实际上可以使用两种不同的方法在verilog中实现连续赋值。第一个被称为显式（explicit）连续赋值，这是verilog中最常用的连续赋值方法；此外还可以使用隐式（implicit）连续赋值，或者叫：net声明赋值。这种方法不太常见，但它要写的代码更少。

1.1、显式连续赋值（Explicit Continuous Assignment）

使用assign关键字进行连续赋值的方法被称为显式连续赋值。下面的 verilog 代码展示了使用 assign 关键字进行连续赋值的一般语法。

assign  = ;

是要为其分配数据的信号的名称，只能使用连续赋值的方式来给net类型的变量赋值。

可以是一个固定值或者是某个表达式，在此表达式中可以使用变量或net类型。

使用连续赋值时，只要 中的一个信号改变状态， 值就会立即发生改变。

下面的代码片段展示了一个最基本的 verilog 连续赋值示例。在该示例中，只要 b 信号改变状态，a 的值就会立即更新，使其等于 b。

assign a = b;

1.2、线网声明赋值（Net Declaration Assignment）

设计者还可以在 verilog 设计中使用隐式连续赋值，这种方法通常也被称为线网（net）声明赋值。使用线网声明赋值时，只需要在声明信号的语句中写一条连续赋值语句，这可以减少代码行数。

在 verilog 中使用线网声明赋值时，需要在声明信号时使用 = 符号为信号赋值。下面的代码片段展示了线网声明赋值的一般语法。

  = ;

和使用方法与显式连续赋值中一致。

下面的 verilog 代码展示了如何使用线网声明赋值将 b 的值赋给信号 a。

wire a = b;

2、 在Verilog 中实现组合逻辑电路

使用连续赋值语句和运算符，即可实现基本的组合逻辑电路。

下图是一个3输入与门的示例：

为了在 verilog 中实现该电路，可以使用 assign 关键字将数据驱动到 and_out 输出。这意味着 and_out 信号必须声明为net（线网）类型，例如wire ，然后可以使用按位与运算符 (&) 来实现基本的与门。

下面的代码片段展示了如何实现这个3输入与门。

assign and_out = a & b & c;

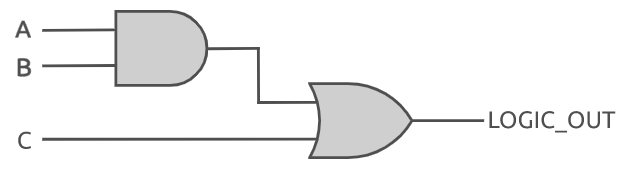

这个例子展示了在 verilog 中设计基本的组合逻辑电路是多么的简单。如果设计者需要更改逻辑门的功能，只需要使用不同的verilog运算符即可。又或者设计者需要构建更复杂的组合逻辑电路，那么也可以混合使用不同的位运算符。为了证明这一点，将以下面的电路作为示例。

要在 verilog 中实现电路，需要混合使用按位与 (&) 运算符 和 按位或 （|） 运算符。下面的代码片段展示了如何在 verilog 中实现这一点。

assign logic_out = (a & b) | c;

这段代码同样不难理解。但是设计者需要确保使用了括号来实现复杂的逻辑电路。这不仅可以确保电路正常运行，还可以让代码更易于阅读和维护。

2.1、在 Verilog 中实现多路选择器（Multiplexors）

多路选择器是组合逻辑电路中一个常用的组件。在 verilog 中，设计者可以通过多种方式实现这些组件，其中一种方法使用称为always块（always block）的结构，此语法通常被用来实现时序逻辑电路，但同时也可以实现组合逻辑电路。

2.1.1、Verilog 条件运算符

verilog中有一个与C语言等编程语言类似功能的条件运算符。要使用条件运算符，需要在 ? 表达式前写一个逻辑表达式，然后判断它是真还是假。根据表达式的真假，将两个值中的某一个赋值给输出。

下面的 verilog 代码展示了条件运算符使用的一般语法。

output =  ?  : ;

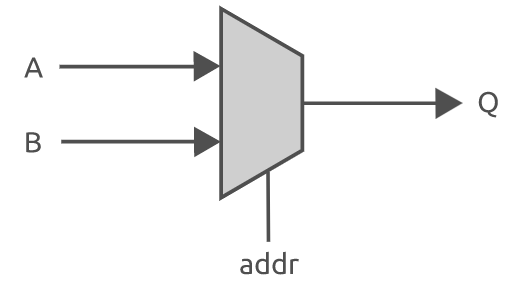

接下来看一个简单的 2选1的多路选择器的例子，如下面的电路图所示。

下面的代码片段清楚地展示了如何使用条件运算符在 verilog 中实现上图中的多路选择器。

assign q = addr ? b : a;

2.1.2、嵌套的条件运算符（Nested Conditional Operators）

虽然这并不常见，但设计者也可以使用嵌套的条件运算符（Nested Conditional Operators）来编写代码，以实现更大的多路选择器。

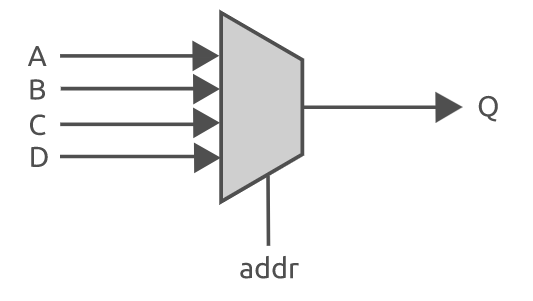

接下来将以一个4选1多路选择器为例进行说明，如下图电路所示。

为了使用条件运算符在 verilog 中实现此电路，可以将该多路选择器视为一对2选1的多路选择器。这意味着其中一个多路选择器将在输入 A 和 B 之间进行选择，而另一个多路选择器则在输入 C 和 D 之间进行选择。这两个多路选择器都使用地址信号的 LSB 作为地址引脚。

assign mux1 = addr[0] ? b : a;
assign mux2 = addr[0] ? d : c;

要实现完整的4选1多路选择器，还需要另一个多路选择器。这个多路选择器将前两个多路选择器的输出作为输入，并使用地址信号的 MSB 在它们之间进行选择。

下面的代码片段展示了实现该功能的方法。

assign q = addr[1] ? mux2 : mux1;

此代码使用了在上一个示例中定义的信号 mux1 和 mux2，但其实设计者也可以从此代码中删除 mux1 和 mux2 信号，作为替代使用嵌套的条件运算符，这可以有效地减少代码行数。

下面的代码片段展示了如何做到这一点。

assign q = addr[1] ? (addr[0] ? d : c) : (addr[0] ? b : a);

从这个例子也可以看出，使用条件运算符在 verilog 中实现多路选择器时，代码会变得难以阅读和理解。因此，设计者最好只使用这种方法来实现小型的多路选择器。

2.1.3、用数组（Arrays）作为多路选择器

设计者也可以使用verilog中的数组来构建简单的多路选择器。为此，可以将所有多路选择器的输入组合成一个数组，并使用地址指向数组中的元素。

为了更好地了解它是如何在实践中运用的，仍然以一个4选1的多路选择器为例。

首先需要将输入信号组合成一个数组，有两种方式可以做到这一点。第一种：先声明一个数组，然后给数组中的每一位赋值，如下面的 verilog 代码所示。

assign in_vec[0] = a;
assign in_vec[1] = b;
assign in_vec[2] = c;
assign in_vec[3] = d;

第二种：可以使用verilog中的拼接运算符 { }，这样就可以在一行代码中对整个数组赋值----使用一对花括号 { } 并在其中列出希望包含在数组中的所有元素。在使用拼接运算符时，如果是使用的net类型，那么也可以在一条语句中声明和赋值。

下面的 verilog 代码展示了如何使用拼接运算符来对数组赋值。

assign in_vec = {d, c, b, a};        //赋值
wire [3:0] in_vec = {d, c, b, a};    //声明+赋值

由于 verilog 是一种弱类型（Loosely Typed Language）语言，所以也可以使用两位地址信号，就好像它是一个integer类型一样，然后该信号将被用作确定选择4个元素中的哪一个的指针。

下面的代码片段展示了如何实现这种方法。由于多路选择器的输出是wire类型，所以必须在这种情况下使用连续赋值。

assign mux_out = in_vec[addr];
